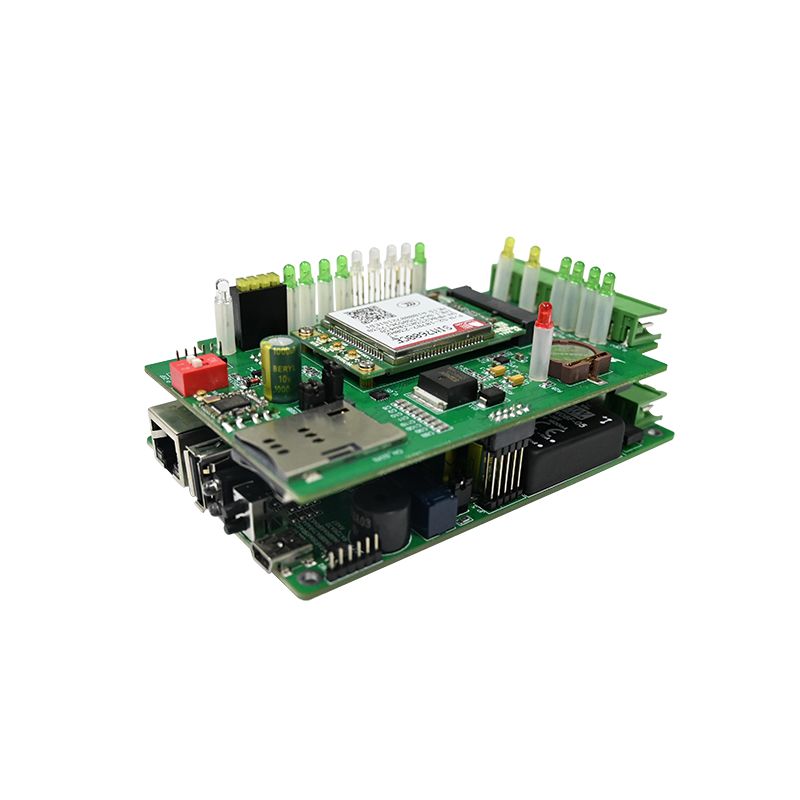

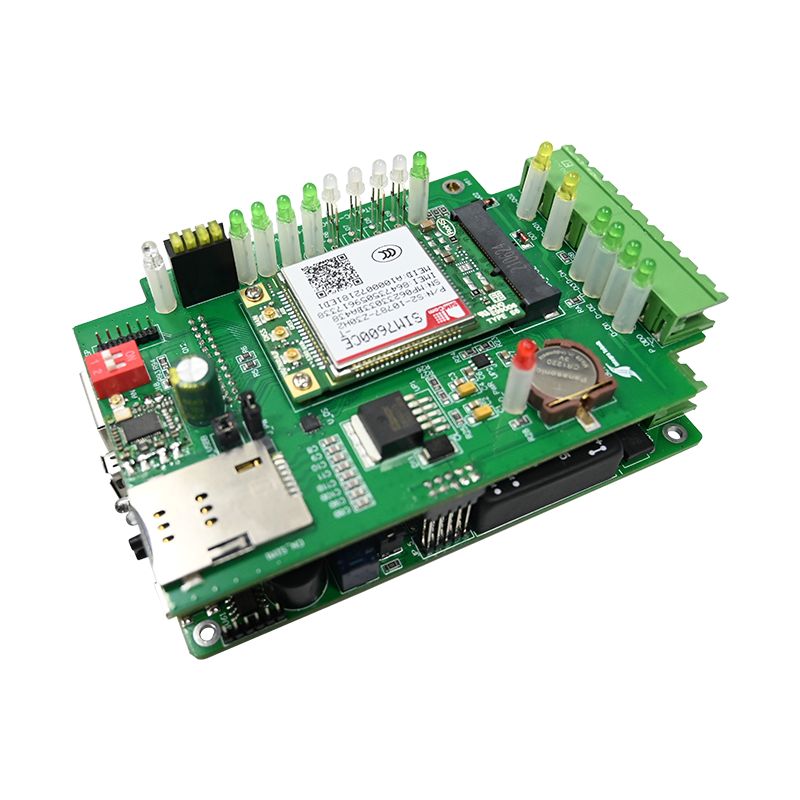

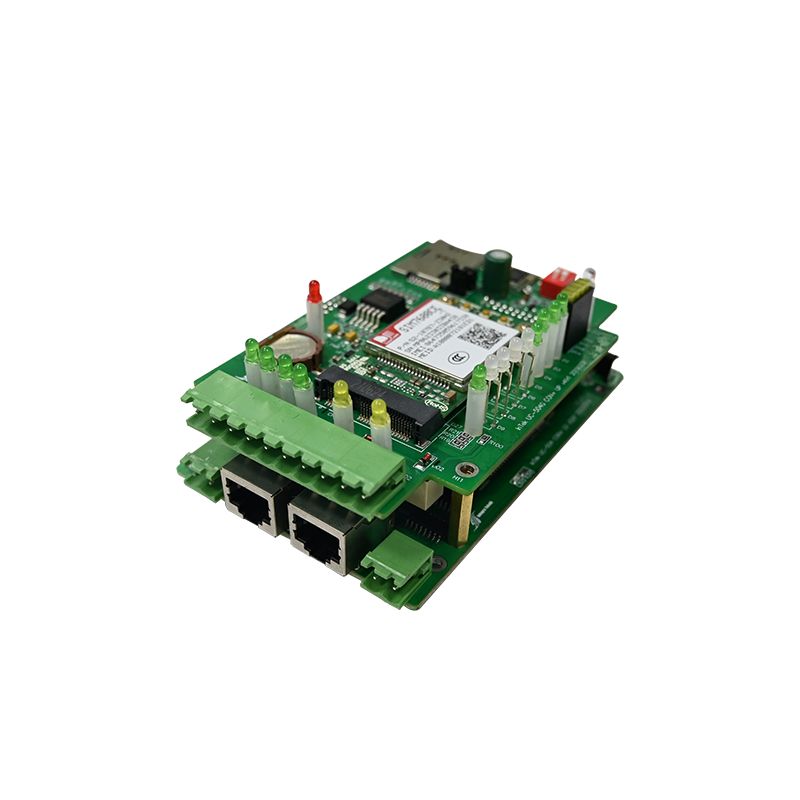

Sarbide Kontrola PCBA

UNIXPLORE SarbideaKontrol PCBAsegurtasun-ekipamenduen markentzat, sarbide-kontroleko sistemen integratzaileentzat eta eraikin adimentsuko soluzio hornitzaileentzat garatzen da, sarbide elektronikoen kontrolerako irtenbide fidagarriak eta eskalagarriak bilatzen dituztenak. Merkataritza-mailako sarbide-kontroleko PCBA honek autentifikazio-prozesamendu azkarra, erreleen kontrol egonkorra, enkriptatutako komunikazioa eta lineaz kanpoko kudeaketa malgua konbinatzen ditu PCB plataforma trinko eta iraunkor batean.

Zer da Sarbide Kontroleko PCBA bat?

Sarbide-kontroleko PCBA bat txartel irakurgailuen, teklatuen, eskaner biometrikoen eta ate kontrolagailuen barruko garun elektronikoa da. Kredentzial datuak prozesatzen ditu, autentifikazio-erabakiak hartzen ditu eta blokeo-eragileak abiarazten ditu. Erabilera orokorreko plakek ez bezala, PCBA batek segurtasun-mailako enkriptatzea, hutsegite-segurtasuneko errele logika eta etenik gabeko potentzia kudeatu behar ditu etenaldi laburrean.

Sarbide-kontroleko PCBA okerra hautatzeak blokeatzen ez diren ate-hutsak eragiten ditu, egiaztatzeko segundo behar diren kredentzialak edo trafiko handiko aldietan sistema blokeatzea lortzen da.

Sarbide Kontroleko PCBA baten oinarrizko funtzioak

• Kredentzialak irakurtzea - ​​Wiegand, OSDP edo RFID/ezkutuko txartel irakurgailuen serieko sarrera
• Autentifikazio-logika - Onboardeko datu-basea (lineaz kanpo) edo ostalari-kontrolatzaileari erreleatu
• Erreleen kontrola: kontaktu lehorreko irteerak sarraila magnetikoetarako edo greba elektrikoetarako
• Sarreraren monitorizazioa - Atearen posizioaren sentsorea (reed etengailua) eta irteteko eskaera (REX) botoia
• Manipulazioaren aurkako detekzioa - Itxitura irekiko sentsore eta memoriaren aurkako babesa

Ap tipikoaaplikazioak

Parametro Tekniko Xehatuak

Ondorengo zehaztapenek merkataritza-mailako sarbide-kontroleko PCBA bat adierazten dute bulegoetarako, apartamentuetarako eta industria-instalazioetarako egokia.

Ezaugarri elektrikoak

Sarrera eta irteerako interfazeak

Memoria eta Erabiltzailearen Ahalmena

Fisikoa eta Ingurumena

• Taularen dimentsioak - 85 mm x 55 mm (estandarra) edo 100 mm x 70 mm (itxiturarekin)
• Muntaketa - 3,5 mm-ko lau zulo zuloetarako
• Funtzionamendu-tenperatura --20 °C eta +65 °C
• Biltegiratze tenperatura --40 °C eta +85 °C
• Hezetasunaren tolerantzia -% 10-% 90 RH (kondentsaziorik gabe)
• Bateria babeskopia - 3.7V Li-ioi edo 12V berun-azido kargatzeko zirkuitua aukeran

Segurtasun Ezaugarriak

• Enkriptatzea - ​​AES-128 OSDP komunikaziorako
• Manipulazioaren detekzioa - Itxitura irekiak erreleen blokeoa eta alarma irteera abiarazten ditu
• Watchdog tenporizadorea - Berrezarri automatikoa prozesadorea blokeatu ondoren 5 segundotan
• Flash memoria babesa - Abioan egiaztapena egiaztatzea

Sarbide-kontroleko PCBA hau nola konparatzen den

Sarbide Kontrola PCBA FAQ

Hiru galdera hauek segurtasun-sistemen integratzaileek, instalazio-kudeatzaileek eta hardware-ingeniariek egiten dituzte sarbidea kontrolatzeko PCBA irtenbideak ebaluatzen dituztenak.

1. galdera: Zein da sarbide-kontroleko PCBA bateko errele-konfigurazioen arteko aldea, eta zeintzuk erabili behar dut?

Erantzuna:Desberdintasunak zehazten du elektrizitatearen etenaldi batean ateak blokeatu edo desblokeatu. Fail-secure (irekitzeko potentzia ere deitzen zaio) esan nahi du errelea piztu behar dela atea desblokeatzeko. Energia galtzen denean, errelea bere atseden egoerara itzultzen da, eta horrek atea blokeatuta mantentzen du. Segurtasun-ateetarako, zerbitzari-geletarako eta dirua maneiatzeko guneetarako erabiltzen da, non intrusioak kanpoan mantentzea irteera erraza baino garrantzitsuagoa den. Fail-safe (blokeatzeko boterea) esan nahi du errelea piztu behar dela atea blokeatzeko. Energia galtzen denean, atea automatikoki desblokeatzen da. Hori eskatzen dute suteen kodeek larrialdi-irteeretarako, eskailerarako ateetarako eta elektrizitate-hutsean jendeak ihes egin behar duen edozein irteerarako. Sarbide-kontroleko PCBA plaka gehienek C forma moduan konfiguratutako kontaktu lehorreko errele bat eskaintzen dute (COM, N/O, N/C). Huts-segurtasuna lortzeko, konektatu sarraila N/O terminalera. Huts egiteko segurtasunerako, konektatu sarraila N/C terminalera. Egiaztatu beti tokiko sute-kodeak hautatu aurretik - NFPA 101-k eraikin komertzialetako irteera-ate guztietan hutsegite-segurtasuna eskatzen du. Segurtasuna eta suteen errespetua behar duten ateetarako, erabili hutsegiterik gabeko blokeoa eta bateriaren babeskopia-panel bat, sarbide-kontrola PCBA elikatuta mantentzen duen sare elektrikoa huts egin eta gero 4-8 orduz.

2. galdera: Sarbide-kontroleko PCBA honek lineaz kanpo funtziona dezake sareko konexiorik gabe, eta zenbat erabiltzaile gorde ditzake lokalean?

Erantzuna:Bai. PCBA honek guztiz lineaz kanpo funtzionatzen du modu autonomoan. Erabiltzaileen kredentzial guztiak, sarbide-egutegiak eta gertaeren erregistroak barneko flash memorian gordetzen dira. Konfigurazio estandarrak 1.000 erabiltzaile ditu 10.000 gertaeren erregistroekin kostu gehigarririk gabe. Bertsio hedatu batek (eremuan eguneratu daiteke firmware bidez) 10.000 erabiltzaile eta 50.000 gertaera ditu. Lineaz kanpoko funtzionamenduak programazio-gailu bat behar du hasiera batean erabiltzaileak kargatzeko: txartel nagusi dedikatu bat (programatutako lehen txartelak administratzaile pribilegioak definitzen ditu), sarrera laguntzaile batera konektatutako kablezko teklatua edo konfigurazio atakaren bidez (TTL edo RS-232) aldi baterako ordenagailu eramangarriaren konexioa. Programatu ondoren, sarbide-kontroleko PCBAk lokalean autentifikazio-erabakiak hartzen ditu 50 milisegundo baino gutxiagotan. Ez da hodeirik, ez ostalari ordenagailurik, ez da Ethernet kablerik behar. Horri esker, lineaz kanpoko PCBA diseinuak aproposak dira urruneko ateetarako, eraikuntzarako atoiak eta bulego txikietarako, non sareko kableatzea ezinezkoa den. Lineaz kanpoko taula batetik gertaeren erregistroak berreskuratzeko, ordenagailu eramangarri bat konektatu behar duzu edo datuak transferitzeko gailu eramangarri bat erabili. Denbora errealeko monitorizazioak sareko sarbide-kontroleko PCBA bat behar du Ethernet edo Wi-Fi batekin.

3. galdera: Nola kableatu dezaket Wiegand irakurgailu bat sarbide-kontroleko PCBA honetara, eta zein da kablearen distantzia maximoa?

Erantzuna:Wiegand interfazeak hiru seinale aktibo erabiltzen ditu: Data 0 (D0), Data 1 (D1) eta Lurra (GND). Irakurle batzuek +12 V-ko potentzia ere behar dute. Jarraitu kableatu taula hau:

Wiegand-en gehienezko kable-distantzia 12 V-tan hari-neurriaren eta kablearen kapazitatearen araberakoa da:

Erabili kable haridunak, blindatuak eta bikoitzak drainatzeko hariarekin. Konektatu ezkutua lurrerako sarbide-kontroleko PCBA muturrean soilik (inoiz ez irakurgailuan) lurreko begiztak saihesteko. Muga horiek gainditzen dituzten distantzietarako, instalatu Wiegand errepikagailu bat edo aldatu OSDPra (RS-485), zeina 1.200 metrora (4.000 oin). Probatu beti bankuan kable luze batekin azken instalazioa baino lehen - seinalearen degradazioak gunean arazketa zailak diren txartelen irakurketa tarteka eragin dezake.

Sarbide Kontrolerako PCBArako Instalazio Jardunbide Egokiak

Kalitate handiko sarbide-kontroleko PCBA batek ere huts egiten du gaizki instalatuta badago. Jarraitu jarraibide hauek.

Muntatzeko kokapena

• Eremu seguruaren barruan - Jarri kontrolagailua babestutako eremuaren barruan (ez kanpotik atearen gainean)
• Altuera - 1,5 eta 1,8 metro teklatuan sartzeko programazioan
• Itxitura - Erabili giltzapeko metalezko kutxa bat instalazio komertzialetarako
• Bereizketa - Mantendu AC linea elektrikoak (120/240V) gutxienez 30 cm-ra tentsio baxuko kableetatik.

Erreleen kableatuaren jarraibideak

Ohiko kableatutako akatsak

Inplementatu aurretik probak egiteko zerrenda

Exekutatu sekuentzia hau sarbide-kontroleko PCBA guztietan bankutik irten aurretik.

Bankuko probaren prozedura

1. Aplikatu 12V DC eta neurtu korrontea (40-60mA normalean inaktiboetan)
2. Aurkeztu baliozko txartela - erreleak klik egin beharko luke eta LED-ak egoera aldatu behar du
3. Neurtu jarraitutasuna N/O errele terminaletan zehar (programatutako atxikipen denborarako itxi behar da)
4. Aurkeztu baliogabeko txartela; erreleboa ez da aktibatu behar
5. Aktibatu REX sarrera - atea kredentzial gabe desblokeatu behar da
6. Ireki itxitura - tamper irteera egoera aldatu behar da
7. Simulatu sute-alarmaren sarrera - hutsegite-segurtasuneko errele guztiak desaktibatu behar dira

Gaindi/Eutsi Irizpideak

Funtsezko zehaztapenen erreferentzia

Gorde bloke hau kontratazio eta ingeniaritza erreferentziarako.

Sarbide Kontrola PCBA - Komertzial kalifikazioa

• Sarrera: 9-24V DC, 60mA egonean
• Irakurle interfazea: Wiegand 26/34 biteko edo OSDP (RS-485)
• Erabiltzaile-gaitasuna: 1.000 (estandarra) / 10.000 (hedatua)
• Gertaeren erregistroa: 10.000 gertaera
• Erreleak: blokeoa (5A) + Aux (2A)
• Sarrerak: Ateko sentsorea, REX, suaren interblokeoa
• Funtzionamendu-tenperatura: -20°C eta +65°C artean

• Segurtasuna: AES-128, watchdog, tamper detekzio
