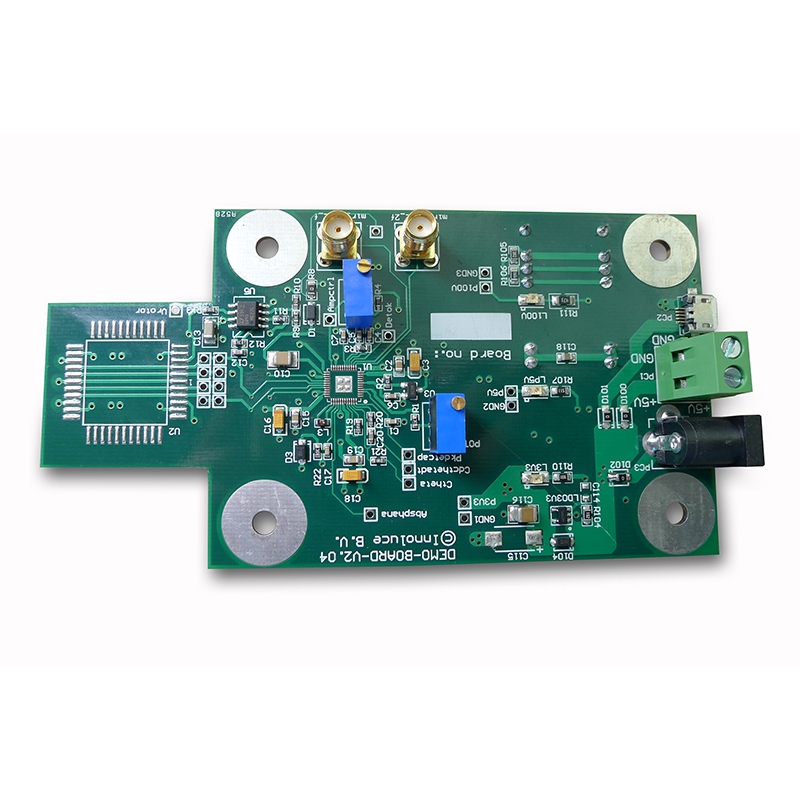

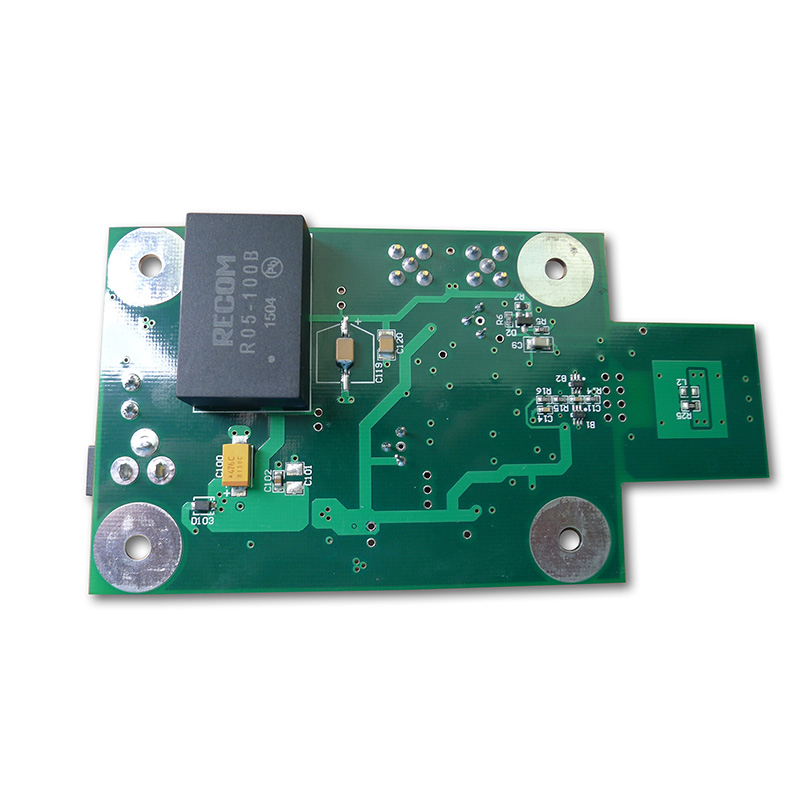

Baby Monitor PCBAren oinarrizko fidagarritasun-baldintzak
Fidagarritasuna zehaztapenekin hasten da. Ez asmatu haur gelako baldintzak.
Ingurumen- eta Eragiketa-Parametroak
ParametroaBeharrezkoa den zehaztapenaZergatik du axola Funtzionamendu-tenperatura0°C eta 45°CHaztegiko berogailuak eta leiho irekiakHezetasunaren tolerantzia %10--%90 kondentsatu gabeHezegailuak eta droolEtengabeko iraupena 72 ordu gutxienezGurasoak kargatzea ahaztu egiten dute.
Potentzia-arkitektura 24/7 funtzionamendurako
Power Rail Osagaiak Fidagarritasun EzaugarriBateria kargagailua Erregulazio termikoko kargagailu lineala Litio-sua saihesten du 3,3 V-ko DC-DC digitala (2 MHz-en konmutazioa) Zarata audio-bandaren gainetik mantentzen du 3,0 V RF Zarata oso baxua LDO (10 µVrms) 2,4 GHz 1,8 V coreLDO korronte laburreko babesarekin
Kritikoa: Gehitu superkondentsadore bat (0.47F, 5.4V) bateria babesteko IC ondoren. Horrek 10 segundo grabatzeko aukera ematen du bateria baxua itzali ondoren.
MTBF handiko osagaien hautaketa
Hutseen arteko batez besteko denbora (MTBF) haurtxoko monitorearen PCBArako 50.000 ordu baino gehiago izan behar dira. Jarraian frogatutako aukerak daude.
Haririk gabeko chipset eta antena
Aukeratu chipset batekin:
- PA integratua(irteerako potentzia ≤ +10 dBm haurren segurtasun-arauak betetzeko)
- Entzun-hitz egin aurretik(saihestu haririk gabeko telefonoekin interferentziak)
- Maiztasun-jauzia(40 kanal baino gehiago)
Chipset FamilyAbantailaDesabantailaNordic nRF52 seriea Lo-korronte baxua (0,5 µA)Bideo-banda-zabalera mugatuaSilicon Labs EFR32ADC bikaina audiorakoPakete handiagoa (QFN48)Texas Instruments CC26xx-40°C eta +85°C arteko balorazioa Kanpoko balun behar du
Antena aukeratzea: Erabili meandrodun alderantzizko F antena (MIFA) PCBA ertzean. Mantendu 10 mm-ko distantzia metalezko objektuetatik (bozgorailu-imanak, bateria-paketeak).
Audio-sarrera eta prozesatzea
OsagaiakZehaztapenaFidagarritasun-oharraMikrofonoaMEMS, -38 dBV sentikortasuna silikonazko estalkia drol-erresistentziarako Aurreanplifikadorea 40 dB irabazia, zarata < 5 nV/√HzAC 0,1 Hz-ko HPFrekin akoplatuta (burrunba kendu)VOX atalasea -40-tik -10 digitata-era erregulagarria da. chatteringSpeaker ampClass-D, 1,5 W 8Ω ferrita alea irteerako kableetan (EMI murriztu)
Tenperatura sentsorea (segurtasun-ezaugarri kritikoa)
Jarri termistore bat (NTC, 10 kΩ 25 °C-tan) haurtxoko PCBAn kargatzeko ICtik gertu. Firmwareak behar du:
- Erregistratu tenperatura 30 segundoz behin
- Itzali kargatzea 50 °C-tan
- Bidali haririk gabeko alerta guraso-unitatera 45 °C-tan
PCB diseinua RF isuri baxurako eta audio-kalitaterako
Haurtxoentzako monitore zaratatsu batek PCBA estatikoak eta uzteak eragiten ditu. Jarraitu arau hauek.
Geruza pila eta lurreratzea
LayerFunctionConstraintTopRF (antenaren elikadura, chipset)Uhin-gida koplanarra lurrearekinBarrua 1Lur jarraitua Ez dago zatiketarik RF atalaren azpianBarrua 2Potentzia (3,3V, 1,8V)LDO bakoitzaren azpian uharteaAudioa, botoiak, LEDak Mantendu arrasto digitalak mikroaren sarreratik urrun
Araua: Jarri 0,1 µF-ko kondentsadore bat potentzia-pin bakoitzean. Erabili 0402 tamaina induktantzia baxurako.
Audio-lurraren isolamendua
Lurre digitala eta lur analogikoa kodekaren azpian puntu bakar batean elkartu behar dira. Erabili ferrita aleak (600Ω 100 MHz-an) lurreko planoen artean, baina lurreko begiztak ez egiaztatu ondoren.
Egiaztatu osziloskopioarekin: Zundaketa mikrofonoaren irteera RF transmititzen duzun bitartean. Zaratak 2 mV-tik behera egon behar du gailurtik gailur.
Baliozkotze- eta Ziurtagiri-zerrenda
Ekoiztu aurretik, probatu haurtxoko monitore bakoitza sei estandar hauen arabera.
Proba Metodoa Gainditu/Porrotaren IrizpideakAudio-uztea 30 metrotara 3 hormekin< 3 uztea minutuko iraupena > 100 msBateriaren iraupenaVOX etengabea 65 dB SPL-n> 70 ordu 2000 mAh-ko bateriarako Karga-segurtasunaBateria-terminal laburrakPCBA-k funtzionamendu-osagaiak hiccup-moduan sartzen dira, 70°C RF bidezko koexistentzia moduan, RF bidezko biderik gabe. (2,4 GHz) Desentsibilizazio iraunkorrik ez Drogaren erresistentzia Gatz-ihintza mikrofonoaren atakanAudioa normaltasunera itzultzen da lehortu ondoren Gehiegizko deskargaBateriaren tentsioa 2,8 VMCU-k RF itzaltzen du, RTC mantentzen du
Ohiko galderak - Baby Monitor fidagarrien PCBAri buruzko galdera arruntak
Q1: Zein da ezkutuko hutsegite ohikoena haurtxoko monitorearen PCBA diseinuetan?
A:Audio sarrerako bidetik gertu kokatutako zeramikazko kondentsadoreen zarata mikrofonikoa. Haurtxoko unitateak dardara egiten duenean (kontxako motor batetik edo eroritako jostailutik), 2. klaseko txapel dielektrikoek (X7R, X5R) 5 mV arteko tentsio piezoelektrikoak sortzen dituzte. Mikrofono-aurreanplifikagailuan lotzen da eta soinu-klik edo burrunba sortzen ditu. Irtenbidea bikoitza da: 1) Erabili C0G (NP0) kondentsadoreak lehen irabazi-etapan audio-akoplamendu eta desakoplamendu guztietarako. 2) X7R saihestezina bada, biratu fisikoki kondentsadorea 90 gradu PCBAn, tentsio mekanikoa elektrodoaren norabidearekin lerrokatzeko. Beti baliozkotu 20 Hz-ko bibrazio-taula batekin, 1 Grms.
2.G.: Nola eragiten du bateriaren kimika aukerak haurtxoaren monitorearen iraupenari?
A:Hiru kimikek huts-modu oso desberdinak sortzen dituzte:
- Li-ioi (18650): Energia dentsitate handiena baina CC/CV karga zehatza behar du. Tenperatura-koefiziente negatiboko sentsoreak (NTC) faltan ihes termikoa eragiten du. Erabili babesa IC duten bateria autentifikatuekin soilik.
- LiFePO4: Seguruagoa (150 °C-tik beherako ihes termikorik gabe) eta ziklo-bizitza luzeagoa (2000 ziklo). Hala ere, tentsio baxuagoak (3,2 V nominalak) 3,3 V-ko logikarako boost bihurgailu bat eskatzen du, kostua eta uhin-zarata gehituz.
- NiMH(kostu baxuko diseinuak): Oso barkatzailea baina memoria efektua jasaten du. PCBAk deskarga-zirkuitu bat sartu behar du 30 ziklorik behin erregaiaren neurgailua berriro kalibratzeko. Hori gabe, exekuzio-denbora % 50 jaisten da 6 hilabeteren buruan.
Haurtxoentzako monitore PCBA fidagarri baterako, aukeratu LiFePO4 segurtasunerako edo kalitatezko Li-ioi gaintentsio bikoitzeko babesarekin (IC + PTC).
3.G.: PCBA diseinu bera erabil al dezaket audio-soilik eta bideo-haurentzako monitoreetarako?
A:Ez, eta hau saiatzeak hiru fidagarritasun arazo zehatz aurkezten ditu:
- Memoria banda zabalera-- Audioak soilik 64 kB RAM behar ditu. Bideoak gutxienez 2 MB behar ditu fotograma konprimituetarako. Kanpoko RAM duen PCBA partekatu batek ESD probak huts egiten dituzten aztarna luzeak gehitzen ditu.
- RF lan-zikloa-- Audioak denboraren % 10 transmititzen du. Bideoak denboraren %80an transmititzen du. 2,4 GHz-ko PA bera gehiegi berotzen da bideo moduan, 20 minuturen buruan irabazia 6 dB jaitsiz. Bideo-diseinuetarako PA azpiko array bidezko termiko bat behar duzu.
- Potentzia ematea-- Audio haurtxoko monitorea PCBA gailurrak 200 mA-n ditu. Bideoaren gailurrak 600 mA-tan. Potentzia arrasto meheak dituen PCB diseinu arrunt batek (0,25 mm) kameraren modulua berrezartzen duen tentsio jaitsiera eragiten du. Bideo-diseinuek 0,6 mm-ko arrastoak edo 1A-ko bihurgailu bereizi bat behar dute.
Eraiki bi PCBA bereizi. Audioak soilik 2 geruzako plaka erabiltzen du. Bideoak 4 geruza behar ditu kontrolatutako inpedantziarekin.
Zero Haurren Arriskurako Ekoizpen Probak
Muntatutako haurtxoentzako monitore PCBA bakoitzak gainditu behar du:
Proba-estazioa Iraupena Errefusa-irizpideak Audio-begizta 10 segundo THD > % 1 1 kHz-tanBateria-simulatzailea 30 segundo Karga-korrontea > 50 mA 3,0 VRF-ren sentikortasuna 5 segundo Pakete-errore-tasa > % 1 -95 dBmGehiegizko tenperatura 60 segundoEdozein puntu > 60 °C karga osoaren ondoren
Azken Diseinuaren Berrikuspen zerrenda
ElementuaBerrespenaEskemaSarrera guztiek ESD babesa dute (8 kV-ko kontaktua)BOMCapazidorearen tentsio balorazioa ≥ 2× espero den (adibidez, 10V 5V-ko trenbiderako)MekanikoaEz dago osagai alturik (altuera > 4 mm) helduleku-eremuetatik gertu. (audio-segurtasuna)
Haurtxoentzako monitore fidagarria PCBA diseinatzeak haurraren segurtasuna lehenesten du kostuen murrizketa baino. Ondo eraikitako taula batek isil-isilik funtzionatzen du hortzak eta haserreak. Probatu haurtzaindegiko baldintz errealekin: zarata zuriko makinak, argiak eta mikrouhin-labeak. Hori da gurasoen konfiantza irabazteko modu bakarra.
