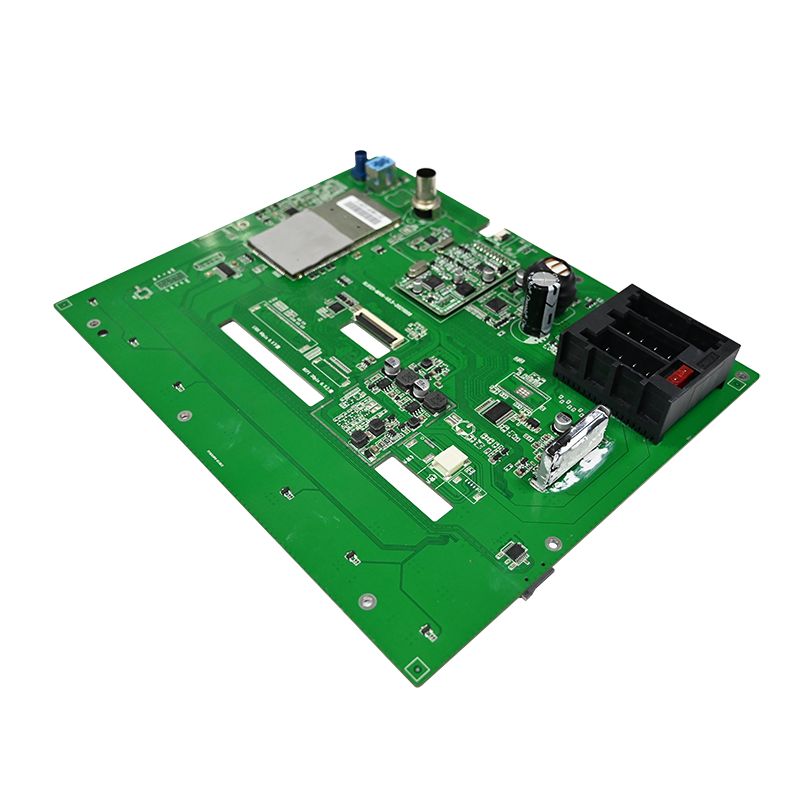

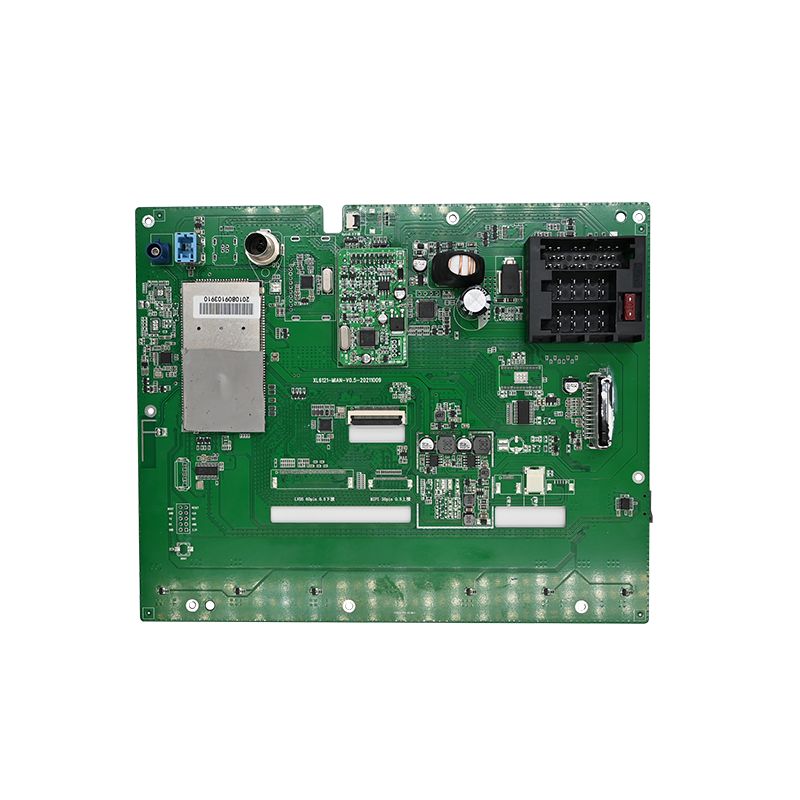

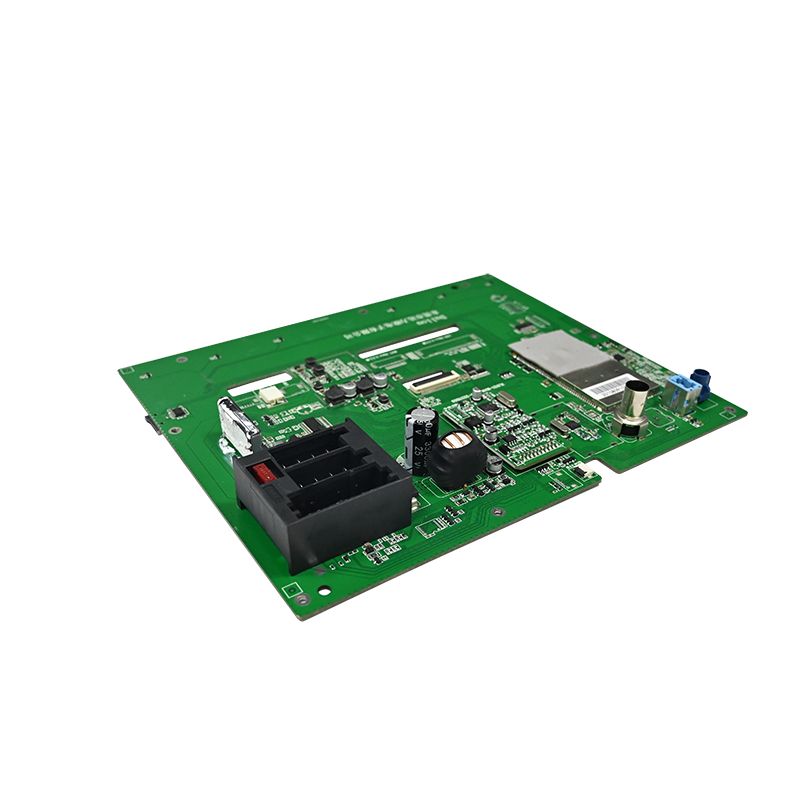

Dash Cam PCBA

Dash Cam PCBArako oinarrizko kalitatearen zehaztapenak

Definitu parametro hauek osagaien iturria baino lehen. Erabaki bakoitza termiko eta bibrazio eskakizunetatik dator.

Automobilgintzako Erabilera-ingurunea

Kudeaketa Termikoaren Aurrekontua

Kritikoa: jaitsi kondentsadore elektrolitiko guztiak %50eko tentsio mailara 105 °C-tan. 5 V-ko trenbideko 6,3 V-ko kapa batek huts egiten du 6 hilabeteko epean.

Kalitate handiko Dash Cam PCBArako osagaien hautaketa

Kalitate ona automozio mailako piezekin hasten da. Kontsumo-mailako osagaiek eremuko hutsegiteak eragiten dituzte.

Irudi-sentsorea eta lenteen muntaia

Saihestu pertsianaren sentsoreak berrezarri globalik gabe. Mugimendu bizkorrak plakak irakurgaitz bihurtzen dituen okerra sortzen du.

Prozesadorearen eta Memoriaren Arkitektura

Fidagarritasun-araua: erabili aparteko LDO bat DDR memoria-erreferentzia-tentsiorako (VREF). Erresistentzia zatitzailearen bidez VDDra lotzeak 70 °C-tik gorako bit iraulketak eragiten ditu.

Elikatze-katea (kritikoena)

Dash cam PCBA batek hemen beste inon baino gehiago huts egiten du.

Injektatu 200 mVpp-ko uhina 100 kHz-tan 12 V-ko sarreran. Bideoak ez du barra horizontalik erakutsi behar.

Seinalearen osotasuna eta beroa hedatzeko PCBA diseinua

Diseinuak zehazten du dash cam PCBA batek modu fidagarrian grabatzen duen edo trafikoan blokeatzen den.

Geruza pilaren gomendioa (6 geruza gutxienez)

Bideratze-arau kritikoak

DDR3L arrastoak – 50Ω ±% 10eko inpedantzia, talde 8 arrastoak 0,5 mm-ko luzeran
MIPI CSI (sentsorea SoCrako) – bikote diferentzialak, luzera desegokia < 0,2 mm
SD txartelaren zirrikitua – SoC-tik gertu dagoen 22Ω-ko erresistentziak gainditzea kontrolatzeko
Kristala (27 MHz) – lurrerako bidearekin babes-eraztuna, azpian elektrizitate hegazkinik gabe

Koherentziarako fabrikazio-prozesuaren kontrolak

Kalitate handiko dash cam PCBAk prozesu estatistikoaren kontrola (SPC) behar du lerro guztietan.

Soldadura Pasta eta Reflow

Ikuskapen optikoa eta X izpien ikuskapena

AOI (optiko automatizatua) - osagaien polaritatea, soldadura-zubiak, altxatutako kableak egiaztatzen ditu
AXI (X izpiak) - derrigorrezkoa BGA paketeetarako (SoC eta DRAM). Baloiaren azpian hutsunearen proportzioa <% 25
IKT (zirkuitu barruko proba) - elikatze-errailak, erlojuak eta berrezartzeko seinaleak egiaztatzen ditu firmwarea piztu aurretik

Ekoizpen masiboaren aurretik baliozkotze-probak

Dash cam PCBA diseinu bakoitzak sei proba hauek gainditu behar ditu.

FAQ - Dash Cam PCBA kalitateari buruzko ohiko galderak

Q1: Zergatik huts egiten dute dash cam PCBA diseinu askok 6 hilabete aparkaleku moduan egon ondoren?
E: Matxura nagusia superkondentsadorea edo bateriaren degradazioa da, etengabe kargatzean, bero handian. Aparkatzeko moduak dash cam PCBA aktibo mantentzen du egunero 12 ordu baino gehiagoz, haizetako tenperatura 60-80 °C-tan. Hiru hutsegite zehatz gertatzen dira:
1.Superkondentsadorearen ESR igoera – 2.7V/10F-ko txano estandarrak serieko erresistentzia baliokidea 50 mΩ-tik 1Ω baino gehiagora handitzen du 2000 ordutan 70°C-tan. Honek azken fitxategia garbitzea eragozten du piztea mozten denean. Erabili 85 °C-tan baloratu diren automobilgintzako superkapak hasierako ESR < 30 mΩ-arekin.
2.LDO itzaltze termikoa – 3,3 V LDO-k mugimenduak detektatzeko aukera ematen du aparkatuta dagoen bitartean. Buk bihurgailu dedikaturik gabe (% 90 eraginkorra vs % 60 LDOrako), junturaren tenperatura 125 °C gainditzen du. Aldatu espektro hedatua duen buck sinkrono batera.
3.RTC bateriaren ihesa – Txanpon-zelulen ordezko pilek (CR1220) elektrolitoa isurtzen dute 80 °C-tik gora, eta inguruko arrastoak korroditzen dituzte. Ordeztu 0.1F superkondentsadore batekin RTC babeskopia egiteko - isurketa arriskurik gabe.
Egiaztatu beti aparkatzeko modua kamera termikoarekin 4 ordu igaro ondoren 50 °C-ko labean.

2.G.: Nola eragiten du PCBA osagaiak kokatzeak gaueko bideoaren kalitatean marra-kameretan?
E: Osogaien kokapenak zarata elektrikoaren akoplamendua eragiten du irudi-sentsorearen potentzia analogikoetan eta erloju-lerroetan. Hiru kokapen-arau zuzenean eragiten dute gaueko irudiak:
Mantendu erregulatzaileak sentsoretik 30 mm-ra aldatzen – DC-DC bihurgailu baten 2 MHz-eko uhina sentsorearen 2,8 V-ko errail analogikoan akoplatzen da arrastoak paralelo badaude. Neurtu espektro-analizatzaile batekin: -85 dBV-tik gorako edozein akatsak pixeleko erlojuaren maiztasunean banda bertikalak sortzen ditu argi gutxitan.
Bereizi I/O digitala MIPI bideetatik – SD txarteleko datu-lerroak (200 MHz-ko harmonikoak gehienez) MIPI erloju diferentzialera irradiatzen dira ondoko geruzetan bideratzen direnean. Gehitu lurretik hesi bidez SDIO eta MIPI eskualdeen artean.
Jarri desakoplatze-kapak sentsoretik 1 mm-ra – Power pin bakoitzean 4,7 µF-ko zeramikazko tapoi batek maiztasun handiko zarata xurgatzen du. 2 mm baino urrunago dauden txapelek 15 dB handitzen dute zarata, itzaletan marra horizontal gisa ikusgai.
Ondo jarritako marra-kamera PCBA batek gaueko bideo garbia sortzen du, non matrikulak 5 lux-tan irakur daitezkeen. Diseinu txarrak azterketa forentsea huts egiten duten artefaktuak gehitzen ditu.

3.G.: Dash cam PCBA bera erabil al dezaket aurreko eta atzeko kameretarako?
E: Ez, firmwarearekin bakarrik konpondu ezin diren hiru hardware desberdintasunengatik:
Lentearen fokatze distantzia – Aurrealdeko kamerek infinitu fokua behar dute (3 metro horizonteraino). Atzeko kamerek hurbileko fokua behar dute (0,5 metro parachorreraino) hatchback barrualdeetarako. Lentearen kanoiaren altuera 1,2 mm desberdina da. Lente erregulagarria duen PCBA arrunt batek bi diseinu dedikatu baino gehiago balio du.
Irudi-sentsorearen orientazioa – Aurreko kamerak zutik muntatuta daude. Atzeko kamerak sarritan goitik behera muntatzen dira (estalkia beiran). Sentsoreak pixelak irakurtzen ditu goitik behera. Irudia digitalki iraultzeak 1 fotogramako latentzia gehitzen du (33 ms 30 fps-tan), kanal biko grabaketetan sinkronizazio-desegokiak eraginez. Erregistro ezarpenaren bidez iraultzeko hardwarea sentsorearen konfigurazio fitxategi desberdinak behar ditu.
Ingurune termikoa – Atzeko haizetakoak aurrekoak baino %30 eguzki-karga gutxiago jasotzen du. Aurrealdetik optimizatutako PCBA batek potentzia moteltze oldarkorra duenak agian ez du inoiz hoztea atzeko aldean, eta horrek kondentsadorearen zahartze desegokia dakar. Bi urteko funtzionamenduak aurreko unitateak atzeko aurretik huts egiten duela erakutsiko du.
Horren ordez, diseina ezazu plaka komun bat solairuarteko bi sentsore plakekin. Oinarrizko dash cam PCBAk prozesadorea eta potentzia ditu. Sentsore-plaka bakoitzak bere lente-muntaia, orientazio-pinak eta kutxa termikoaren lodiera ditu. Planteamendu honek SKU guztira murrizten ditu irudiaren kalitatea mantenduz.

Produkzio-errendimenduaren helburuak kalitate onerako

Kalitate oneko dash cam PCBA batek hiru urtez bizirik irauten du eguneroko tenperatura-aldaketetatik, bibrazioetatik eta tentsio-iragankorrekin. Diseina ezazu automozioen deratingarekin, balioztatu irudi termikoarekin eta ikuskatu ekoizpen-lote guztiak. Planteamendu honek axola duen momentua harrapatzen duten marra-kamerak eskaintzen ditu.
