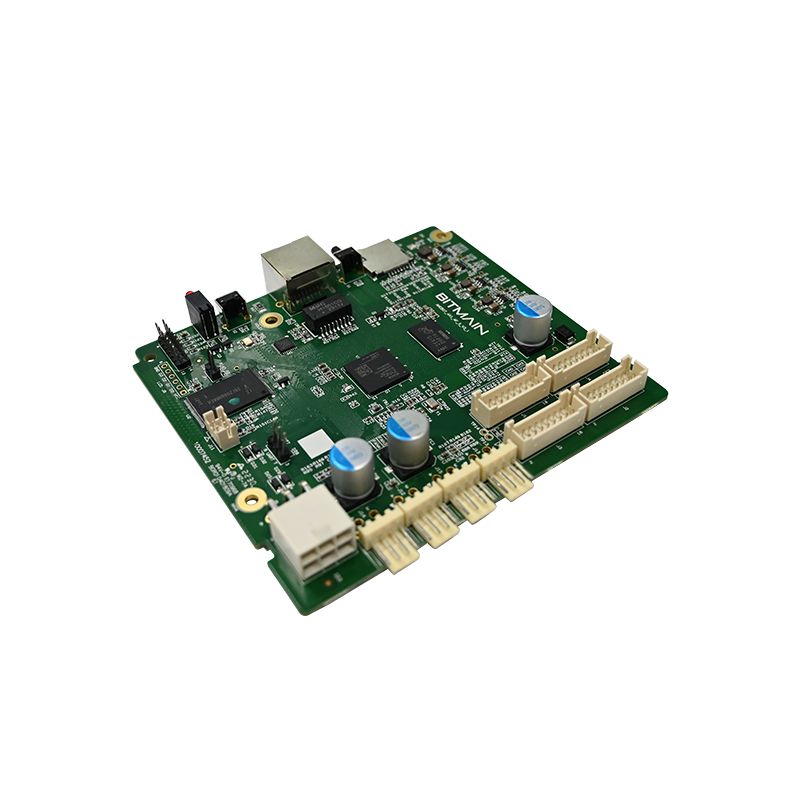

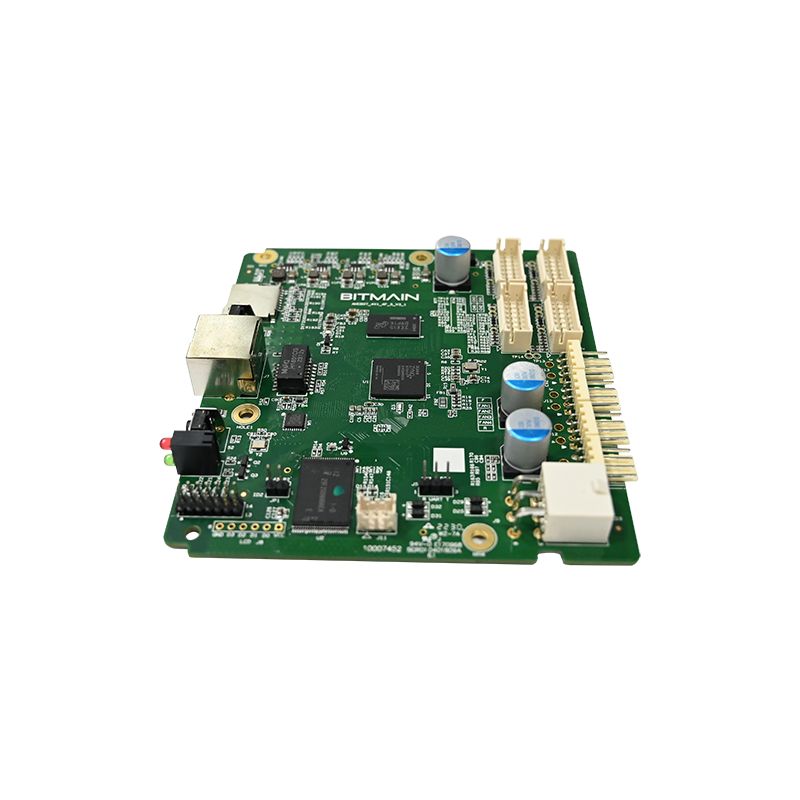

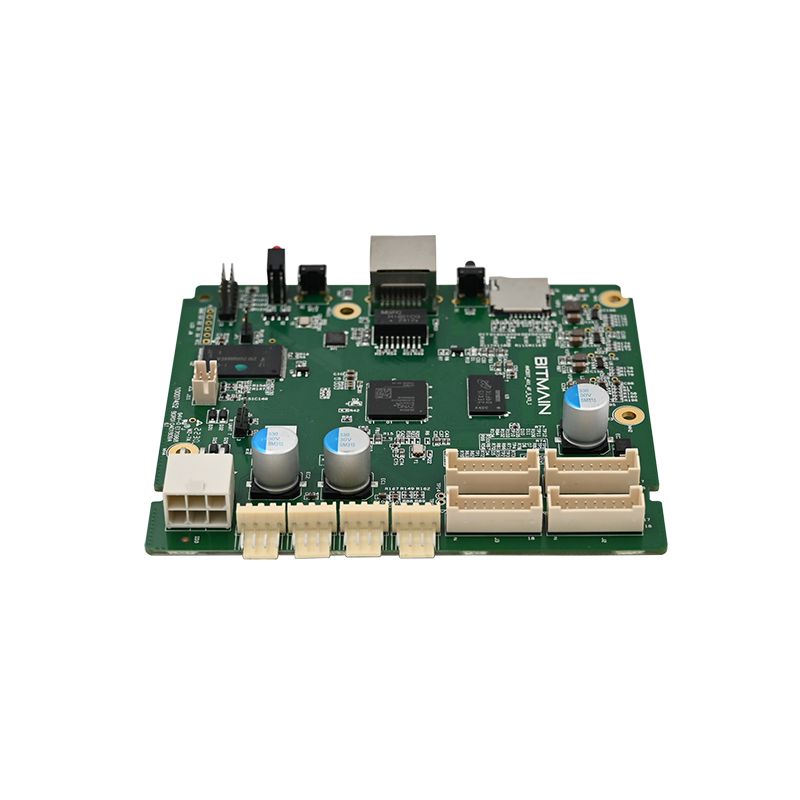

Mugimendu-sentsorea PCBA

Zer da mugimendu-sentsore PCBA bat?

Mugimendu-sentsore PCBA zirkuitu inprimatuko plaka multzo bat da, infragorriak, mikrouhinak edo ultrasoinu transduktoreak erabiliz mugimenduak detektatzeko bereziki diseinatua. Erabilera orokorreko PCBA ez bezala, mugimendu-sentsoreen plakek potentzia-kontsumo txikia, loalditik esnatze-erantzun azkarra eta zarata iragaztea behar dute abiarazle faltsuak ekiditeko.

Ingeniariek mugimendu-sentsore PCBA bat hautatzen dute hiru parametrotan oinarrituta: detekzio-eremua, irteerako seinale mota eta funtzionamendu-korrontea. Aukera okerrak maiz alarma faltsuak edo galdutako detekzioak eragiten ditu.

Mugimendu-sentsorearen PCBA baten oinarrizko osagaiak

Mugimendu-sentsore PCBA bakoitzak bost bloke funtzional hauek ditu:

· Sentsore-elementua – PIR (piroelektrikoa), mikrouhin-doppler edo ultrasoinu-transduktore

· Frontal analogikoa – banda-iragazkia duen anplifikadore operatiboa

· Konparatzailea – Atalase-detektagailua histeresiarekin

· Denborazio-logika : atxikipen-denbora eta blokeo-epea doi daitezke

· Irteera etapa – Errele, transistore edo logiko mailako seinalea

Aplikazio tipikoak

Mugimendu-sentsorearen PCBA honen parametro tekniko zehatzak

Ondorengo zehaztapenek errendimendu handiko mugimendu-sentsore tipiko bat adierazten dute, merkataritzako eta egoitzako segurtasun produktuetan erabiltzen dena.

Ezaugarri elektrikoak

Detekzio-errendimendua

Zehaztapen fisikoak eta ingurumenekoak

· Taularen neurriak – 32 mm x 28 mm (estandarra) edo pertsonalizatua

· Muntatze-zulo – 3 mm-ko diametroko bi, 25 mm erditik erdira

· Funtzionamendu-tenperatura – -20 °C eta +70 °C artean

· Biltegiratzeko tenperatura – -40 °C eta +85 °C artean

· Hezetasunaren tolerantzia –% 95 RH kondentsatu gabe

· Estaldura konformatua – Aukerakoa (kanpoan edo hezean erabiltzeko)

Ezarpen erregulagarriak (DIP Switch edo Jumper)

Mugimendu-sentsoreen PCBA diseinu gehienek erabiltzaileak konfigura daitezkeen parametroak dituzte:

Mugimendu-sentsorearen PCBA hau nola konparatzen den diseinu lehiakideekin

Mugimendu-sentsore PCBA plaka guztiek ez dute berdin funtzionatzen mundu errealeko baldintzetan. Beheko taulak desberdintasun kritikoak erakusten ditu.

Mugimendu-sentsorea PCBA FAQ - Ingeniaritza Erantzunak

Hiru galdera hauek astero egiten dituzte hardware ingeniariek, integratzaileek eta kontratazio espezialistek mugimendu-sentsoreen PCBA soluzioak ebaluatzen dituztenak.

1. galdera: Zein da PIR, mikrouhinen eta teknologia bikoitzeko mugimendu sentsoreen PCBA diseinuen artean, eta zein aukeratu behar dut?

Erantzuna: PIR (infragorri pasiboa) mugimendu-sentsore PCBA batek mugitzen diren gorputzen erradiazio infragorrien aldaketak hautematen ditu. Oso potentzia baxua kontsumitzen du (15-30µA egonean), baina tenperatura-gradienteekiko sentikorra da eta HVAC aireguneetatik edo eguzki-argitik faltsuki abiaraz daiteke. Mikrouhinen mugimendu-sentsore PCBA batek potentzia baxuko RF igortzen du (normalean 5,8 GHz edo 10,525 GHz) eta Doppler desplazamendua neurtzen du. Plastikozko itxituraren bidez detektatzen du eta tenperaturari ez dio jaramonik egiten, baina korronte handiagoa kontsumitzen du (15-25mA) eta hormetan sartu daiteke, ondoko geletatik detekzio faltsua eraginez. Teknologia bikoitzeko mugimendu-sentsore PCBA batek PIR eta mikrouhin-sentsoreak ditu, eta biek mugimendua hautematen dutenean bakarrik abiarazten da. Horrek ia alarma faltsu guztiak ezabatzen ditu, baina kostua eta egonean-korrontea handitzen du (2-5 mA). Hautaketa gida: bateriaz elikatzen diren kanpoko argietarako, aukeratu PIR soilik. Erabiltzaile faltsuak onartezinak diren barruko okupazioa detektatzeko, aukeratu teknologia bikoitza. Abiadurak energia erabiltzea baino garrantzitsuagoa den ate automatikoetarako, aukeratu mikrouhin-labea soilik. Segurtasuneko mugimendu-sentsore komertzialen PCBA diseinu gehienek PIR erabiltzen dute seinaleen iragazketa aurreratuarekin, kostuaren, potentziaren eta fidagarritasunaren oreka onena gisa.

2. galdera: Nola doitu dezaket detekzio-eremua eta eusteko denbora mugimendu-sentsore PCBA honetan, eta ezarpen hauek alda daitezke plaka bere itxituratik kendu gabe?

Erantzuna: Mugimendu-sentsore PCBA honek hiru doikuntza-metodo eskaintzen ditu. Lehenik eta behin, barneko potentziometroak: "SENS" (sentsibilitatea) etiketatutako batek detekzio-tartea 3 metrotik (erlojuaren norantzan guztiz kontrakoa) eta 12 metrora (erlojuaren orratzen norantzan guztiz) doitzen du. "DENA" etiketatutako bigarren batek eusteko denbora 5 segundotik 10 minutura doitzen du. Bigarrenik, DIP etengailuak: plaka gehienek 4 posizioko etengailua dute eusteko denboraren, argiaren atalasearen eta irteerako polaritatearen doikuntza latzetarako. Hirugarrenik, urruneko doikuntzarako, mugimendu-sentsoreen PCBA diseinu batzuek kanpoko potentziometroak edo 0-10V-ko kontrol-seinaleak onartzen dituzten sarrera digitala dute. Itxitura ireki gabe doikuntzak egiteko, zehaztu mugimendu-sentsore PCBA bat urrutiko aginte-hargailu batekin (38kHz IR edo 433MHz RF) - honek 1,50 $ inguru gehitzen dizkio BOM kostuari. Urruneko doikuntzarik gabe, itxitura ireki eta bihurkin txiki bat erabili behar duzu potentziometroak biratzeko. Doitu beti sentsibilitatea bere azken kokapenean muntatu ondoren, inguruko hormek eta zoruaren materialek detekzio-eremua eragiten dutelako. Hasi % 50eko sentsibilitatearekin eta handitu estaldura hutsuneak egonez gero.

3. galdera: Zein da mugimendu-sentsorearen PCBA honen abiarazte-tasa tipikoa, eta nola murrizten ditu tenperatura-konpentsazioak alarma faltsuak?

Erantzuna: Ondo instalatutako aplikazio batean (ez dago eguzki-argirik zuzeneko lentean, 2 metroko barruko bero-hutsik ez, higitzen ari den trafikoa islatzen duten kristalezko leiho handirik gabe), PCBA mugimendu-sentsore honek 200 detekzio bakoitzeko gertaera bat baino gutxiagoko abiarazte-tasa faltsu bat lortzen du. Tenperatura-konpentsaziorik gabe, PIR mugimendu-sentsoreak PCBA faltsuak abiaraz ditzake giro-tenperatura gizakiaren larruazaleko tenperaturara hurbiltzen denean (37 °C edo 98 °F gutxi gorabehera). 30 °C giro-tenperaturan, seinale-zarata erlazioa %60 jaisten da 20 °C-rekin alderatuta. Mugimendu-sentsore PCBA honek barneko termistore bat dauka, konpentsazio-zirkuitu batera konektatuta, irabazia % 2,5 handitzen duena 25 °C-tik gorako 1 °C igotzen den bakoitzean. 35 °C-tan, irabazia 25 °C-tan baino %25 handiagoa da, detekzio-sentsibilitatea berreskuratuz. Konpentsazioak tenperatura baxuetan (10 °C-tik behera) irabazia ere murrizten du, zirriborro hotzetako abiarazle faltsuak saihesteko. Ekialde Hurbileko kliman dauden mugimendu-sentsoreen PCBA instalazioetako eremuko datuek (kanpoko tenperaturak 45 °C-ra iristen dira) erakusten dute % 78 murrizten direla gogaikarriak alarmak tenperatura konpentsazioa gaituta dagoenean eta desgaituta dagoenean. Gaitu beti kanpoko edo girotu gabeko barruko espazioetarako konpentsazioa.

Mugimendu-sentsorearen PCBArako instalazio-jardunbide egokiak

Mugimendu-sentsore PCBA onenak ere gaizki funtzionatzen du gaizki instalatuta badago. Jarraitu jarraibide hauek.

Muntatzeko altuera eta posizioa

· Gomendatutako altuera – 1,8 eta 2,2 metro (sorbaldatik bururaino)

· 1,5 metrotik behera – Enborraren mugimendua galtzen du, maskotak soilik detektatzen ditu

· 2,5 metrotik gora – Lurraren estaldura murrizten da eta zuzenean azpian eremu hilak sortzen ditu

Saihestu abiarazte-iturri faltsu hauek

Kableatzeko jarraibideak

· Erabili pare bikoiztua irteerako seinalea 10 metro baino luzeagorako

· Mantendu AC korronte-hariak gutxienez 30 cm-ra mugimendu-sentsorearen PCBAtik

· Gehitu 100nF-ko kondentsadore bat potentzia-sarreran karga zaratatsuak aldatzen badituzu (erreleak, kontaktoreak)

Probatu zure mugimendu-sentsorearen PCBA instalatu aurretik

Bankuko proba batek konfigurazio akatsen % 90 harrapatzen du. Jarraitu sekuentzia hau.

Bankuko probaren prozedura

1. Aplikatu pizten eta itxaron 60 segundo berotzeko

2. Berretsi LEDak 10 segundotan behin keinu egiten duela gutxi gorabehera (itxarotea adierazten du)

3. Ibili 3 metroko distantziara ikus-eremuan zehar

4. Egiaztatu LED pizten dela eta irteerako egoera aldatzen dela

5. Markatu LED itzali arte ordua (eutsi denboraren ezarpenarekin bat etorri behar du)

6. Errepikatu arrastatze motela (0,2 m/s) eta korrika azkar (2 m/s)

Porrotak eta Kausak

Laburpena - Funtsezko zehaztapenen erreferentzia

Azkar erreferentzia izateko, eduki zehaztapen bloke hau eskuragarri diseinuan eta kontratazioan.

Motion Sensor PCBA - Lehenetsitako konfigurazioa

· Tentsioa: 5-24V DC

· Esate-korrontea: 20µA tipikoa

· Detektatzeko tartea: 8-12 metro

· Detektatzeko angelua: 120 gradu

· Eutsi denbora: erregulagarria 5setik 10min

· Irteera: errelea (10A) edo transistorea (100mA)

· Funtzionamendu-tenperatura: -20°C eta +70°C

· Zurtagiriak: ISO9001 eta RoHS arauak betetzen ditu
