Akatsaren azterketa eta arazoak konpontzeko PCBA prozesatzean

PCBA prozesuan (Zirkuitu inprimatutako taula batzarra) Tratamendua, akatsen analisia eta arazoak konpontzea funtsezko estekak dira produktuen kalitatea eta ekoizpen eraginkortasuna bermatzeko. Akatsak sistematikoki identifikatu eta konponduz, produktuen fidagarritasuna hobetu daiteke eta ekoizpen kostuak murriztu daitezke. Artikulu honek akats motak, analisi metodoak eta arazoak konpontzeko estrategiak arakatuko ditu PCBA prozesatzean, enpresek ekoizpen kalitatea eta eraginkortasuna hobetzen laguntzeko.

Akats mota arruntak

1. Soldadura akatsak

Soldadura akatsak PCBA prozesatzeko arazo ohikoenak dira, soldadura hotzak, soldadura hotzak, soldadura zubiak eta soldatzaileen junturak barne. Soldadura hotza soldegien junturen harreman txiro gisa agertzen da, seinale elektriko ezegonkorra dela eta; Soldadurako zubiak Konektatu behar ez diren eremuetara isurtzen diren soldadurari erreferentzia egiten zaio, zirkuitu labur bat osatuz; Soldadura-juntura faltak erabat eratzen ez diren soldadura juntura aipatzen dute, zirkuitu irekiko arazoak sortuz.

2. Zirkuitu-taularen zirkuitu irekia

Zirkuitu irekiko arazoek zirkuituko taulan lerro edo soldadura juntura batzuek ez dutela konexio elektriko fidagarria osatzen dutela aipatzen da. Kausa arruntak soldadura eskasa, kaltetutako PCB substratuak eta diseinu akatsak biltzen ditu.

3. Zirkuitu laburreko arazoak

Zirkuitu laburreko arazoek zirkuitu-taulan bi zirkuitu edo gehiagoko bi zirkuitu-piezen ustekabeko kontaktua aipatzen dute, gaur egungo fluxu anormalen ondorioz, zirkuitu taula edo osagaiak kaltetu ditzaketenak. Kausa arruntak soldadura gainezka, kobrezko alanbre laburrak edo kutsatzaileek eragindako ustekabeko kontaktua dira.

Porrotaren azterketa metodoa

1. Ikuskapen bisuala

Ikusizko ikuskapenetarako mikroskopio edo handitzeko kamera bat erabiltzeak soldadurako akatsak, zirkuitu irekiak eta zirkuitu laburrak hauteman ditzake. Zirkuitu-taularen ikus-entzunezko ikuskapen zehatza azkar identifikatu daiteke bistako akatsak.

Begiratu soldadoreen junturak: behatu solideko juntaduren forma eta konexioaren egoera.

Begiratu zirkuitua: egiaztatu zirkuituko taulan zirkuitua osorik dagoen ala ez, zirkuitu irekia edo zirkuitu laburra dagoen ala ez.

Ezarpen estrategia: ikus-entzunezko ikuskapenak egin aldian-aldian, bilatu eta erregistratu arazoak eta hartu konponketa neurriak denboran.

2. Proba elektrikoak

Proba elektrikoak proba funtzionalak, jarraitutasun probak eta isolamendu probak biltzen ditu, zirkuituaren benetako lan egoera eta konexio elektrikoa antzeman ditzakeena.

Proba funtzionalak: Egin proba funtzionalak batzarraren ondoren, zirkuitu-taulak diseinu eskakizunen arabera behar bezala funtzionatzen duen ala ez baieztatzeko.

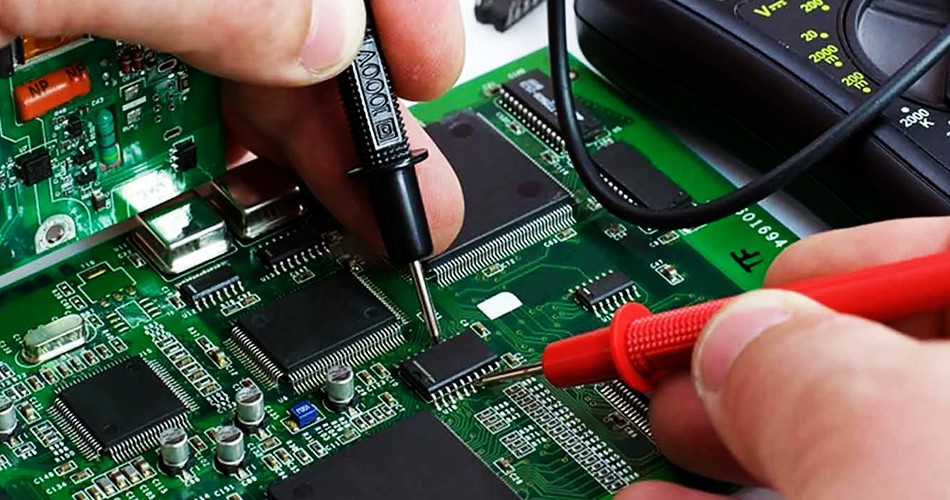

Jarraitutasun probak: erabili multimetro bat zirkuituaren konexio puntu desberdinak probatzeko zirkuitu irekiko arazoren bat dagoen ala ez egiaztatzeko.

Isolamendu probak: probatu zirkuitu taularen isolamendu-errendimendua. Zirkuituko taulako hainbat zatitan ez dagoela ustekabeko zirkuitu laburrik ez dagoela ziurtatzeko.

Ezarpen estrategia: Proba elektriko sistematikoak egitea, ekoizpenaren zehar eta ondoren, modu egokian arazoak antzeman eta konpontzeko.

3. X izpien ikuskapena

X izpien ikuskapena ezkutuko akatsak detektatzeko metodo eraginkorra da, batez ere zuzenean behatzeko errazak ez diren soldadurako arazoak hautemateko.

Egiaztatu Soldadurako artikulazioak: egiaztatu BGA soldadurako artikulazioen soldaduraren kalitatea X izpien ikuskapen bidez, hotz solidarioak edo soldadura zubiak dauden ala ez baieztatzeko.

Barruko egitura antzeman: egiaztatu PCBren barne egitura zirkuitu laburrak edo zirkuitu irekiak identifikatzeko.

Implementation strategy: Configure X-ray inspection equipment to conduct regular and spot internal inspections to ensure soldering quality.

Arazoak konpontzeko estrategia

1. Berriro soldatzea

Soldadura hotzak, hotza solidarioak, hotzetako solidarioak eta soldadura-juntura bezalakoak, berriro soldadura behar izaten da konponketa egiteko. Soldadura prozesuaren zuzentasuna ziurtatu eta soldadurako parametroak doitu soldadura emaitza onak lortzeko.

Garbitu azalera: garbitu soldadura gainazala berriro soldatu aurretik, oxidoak eta kutsatzaileak kentzeko.

Egokitu soldadura parametroak: doitu tenperatura, denbora eta soldadura zenbatekoa soldadura-eskakizunen arabera soldadura kalitatea bermatzeko.

Inplementazio estrategia: Soldadura akatsak lortzeko, berriro soldatu eta kontsultatu soldadura artikulazioak soldadura kalitateak estandarrak betetzen dituela ziurtatzeko.

2. Ordezkatu kaltetutako piezak

Osagaien kalteak eragindako arazoetarako, esaterako zirkuitu irekiak eta zirkuitu laburrak, izan ohi da kaltetutako piezak ordezkatzea. Ziurtatu ordezkatutako zatiek diseinu baldintzak betetzen dituztela eta soldadura egitea.

Hautatutako piezak identifikatzea: identifikatu zati kaltetuak proba elektrikoen eta ikusmen ikuskapenaren bidez.

Ordeztu: ordezkatu kaltetutako piezak eta berriro soldatu eta egin proba funtzionalak.

Ezarpen estrategia: kaltetutako piezak ordezkatu eta zati berrien kalitatea baldintzak betetzen dituela ziurtatu.

3. Konponketa PCB substratua konpontzea

PCB substratuaren kalte-arazoetarako, hala nola pitzadurak edo interlayerrak zuritu, PCB konponketa teknologiak, hala nola zirkuituaren konponketa eta substratuaren errefortzua erabil daitezke.

Konponketa zirkuituak: erabili kola eroalea edo alanbre eroalea hondatutako zirkuituak konpontzeko.

Substratuak sendotu: Sortu substratua kalte fisikoa izateko arriskua murrizteko.

Ezarpen estrategia: konpondu PCB substratuak eta ziurtatu konpontutako substratuak erabilera baldintzak betetzen dituztela.

Laburpen

-AnPCBA prozesatzea, Akatsaren analisia eta arazoak konpontzeko funtsezko estekak dira produktuaren kalitatea ziurtatzeko. Akats mota arruntak identifikatzearen bidez, akats sistematikoak aztertzeko metodoak eta arazoak konpontzeko estrategia eraginkorrak, produktuen errendimendu tasa hobetu daiteke eta ekoizpen kostuak murriztu daitezke. Ikusizko ikuskapen erregularrek, proba elektrikoek eta X izpien ikuskapenak ekoizpen kalitatea eta korporazioaren lehiakortasuna hobetzen lagun dezakete, arazoak aurkitu eta konpontzeko.
