Detekzio ekipamendu adimendunak PCBA prozesatzean

Produktu elektronikoak etengabe berritzearekin eta merkatuaren eskaria handitzea, PCBAren konplexutasuna eta zehaztasun baldintzak (Zirkuitu inprimatutako taula batzarra) prozesatzea gero eta handiagoa da. Testuinguru horretan, PCBA prozesatzeko detekzio ekipamendu adimendunak aplikatzea bereziki garrantzitsua bihurtu da. Detekzio adimendunen ekipoek produktuen detekzioaren eraginkortasuna eta zehaztasuna hobetu ditzakete, tasa akastuna murriztea eta ekoizpen kalitatea hobetzea. Artikulu honek detekzio ekipamendu adimendunen eginkizuna esploratuko du PCBAren prozesamenduan eta haren aplikazio nagusietan.

I. Detekzio Ekipo Adimendunen eginkizuna

PCBA prozesatzeko prozesuan, hautemateko esteka produktuaren kalitate eta fidagarritasunarekin lotura zuzena du. Eskuzko detekzio tradizionala ez da eraginkorra izateaz gain, hautemateko eta detekzio faltsua galtzeko joera. Detekzio ekipamendu adimendunak sartzeak detekzioaren zehaztasuna eta eraginkortasuna hobetu ditzake.

1. Detekzioaren zehaztasuna hobetu

Detektatzeko ekipo adimendunak normalean irudien tratamendu aurreratua, hautemate optikoa eta datuen analisia teknologia erabiltzen ditu, esaterako, zirkuitu-tauletan, hala nola, eskuz hautemateko, ekipamendu adimendunek gizakien faktoreek eragindako akatsak ekidin ditzakete eta PCBA produktu bakoitzak kalitate eskakizunen estandar altuak betetzen ditu.

2. Detektatzeko eraginkortasuna hobetu

Detektatzeko ekipamendu adimendunak denbora gutxian PCBA produktu ugari detektatu ahal izango ditu, ekoizpen-eraginkortasuna asko hobetuz. Adibidez, ikuskapen optiko automatikoak (AOI) ekipamenduak azkar eskaneatu ditzake zirkuitu taulak eta automatikoki akatsak identifikatu eta sailkatu ditzake. Eskuzko ikuskapen tradizionalarekin alderatuta, ekipamendu adimendunek ikuskapen zereginak azkartu ditzakete abiadura azkarragoan eta zehaztasun handiagoan, eta, horrela, ekoizpen zikloa laburtu daiteke.

3. Datuen analisia eta iritzia

Detektatzeko ekipo adimendunak ezin ditu PCBA prozesatzean arazoak hauteman, baita produkzio prozesuan dauden arazoei buruzko iritzia ere ematen du datuen analisian. Datu hauek enpresek ekoizpenean lotura ahulak identifikatzen lagun dezakete, prozesuak optimizatu eta kalitatea hobetzen, eta, horrela, ekoizpenaren eraginkortasuna eta produktuen kalitatea hobetzen dira.

II. Detekzio adimendunen ekipamendu nagusiak PCBA prozesatzean

NPCBA prozesatzeaProzesua, detekzio ekipamendu adimendunak ohiko ikuskapen optikoen (AOI), X izpien ikuskapen automatikoa (AXI) eta lineako proba (IKT) ekipamendua ditu. Gailu bakoitzak bere funtzio eta aplikazio eszenatoki espezifikoak ditu.

1. Ikuskapen optiko automatikoa (AOI)

Ikuskapen optikoko ekipamendu automatikoa PCBA prozesatzeko gehien erabiltzen den detekzio tresnetako bat da. AOIk bereizmen handiko kamera erabiltzen du zirkuituaren taula eskaneatzeko soldadoreen juntadurak, instalazioen posizioa hautemateko, bere abantailak abiadura bizkorrak eta doitasun handikoak dira, eta ekoizpen masiboa detektatzeko egokia da. Hala ere, AOIk detekzio efektu mugatua du barneko akats edo soldadura konplexuen artikulazioetan.

2. X izpien ikuskapen automatikoa (AXI)

X izpien ikuskapen automatikoko ekipoak PCBA taulan sartzen du X izpien bidez, Soldadurako juntura eta ezkutuko akatsak hautemateko, hala nola, soldadura kalitatea BGAren azpian (Ball Grid Array) gailua. AXI ekipamenduak AOIk ezin dituen barne akatsak antzeman ditzake, beraz, oso erabilia da dentsitate handiko eta zirkuitu konplexuen taulen ikuskapenean.

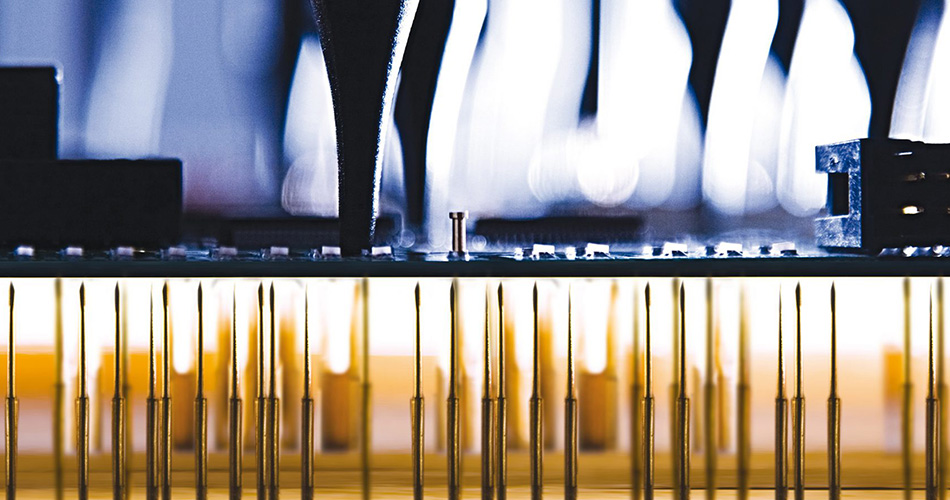

3. Zirkuituko probak (IKT)

Zirkuituan probatzeko ekipoek arazoak hautematen dituzte, hala nola zirkuitu konexioa, zirkuitu laburra eta PCBA zirkuitu irekia proba elektrikoen bidez. IKTak hutsegite elektrikoak hauteman ditzake zirkuitu batzordeetan, fase goiztiarrean, horrela berregiteko eta konponketaren kostua murrizten da. AOI eta AXIrekin alderatuta, IKTak errendimendu elektrikoan oinarritzen da itxura fisikoa baino.

III. Etorkizuneko garapenerako ikuskapen ekipamendu adimendunen joerak

PCBA prozesatzeko teknologiaren etengabeko aurrerapenarekin, ikuskapen ekipamendu adimenduna ere adimentsua eta funtzio anitzekoa izateko norabidean garatzen ari da. Etorkizunean, proba-ekipamendu adimendunek arreta handiagoa izango dute datuen analisi eta feedback integralei eta denbora errealeko jarraipena eta gehiago integratu beharko dituzteKalitatearen kontrolaekoizpen prozesuan.

1. Integrazio anitzeko funtzioa

Etorkizunean, proba-ekipamendu adimendunek proba funtzio anitz integratu ditzakete, hala nola Aoi, Axi eta IKTen erabilera konbinatua, etengabeko proba integrala lortzeko. Horrek proben ulergarritasuna hobetzeaz gain, ekipoen inbertsio eta funtzionamendu espazioa ere aurreztu ditzake.

2. Datuak gidatutako proba adimendunak

Datu handien eta adimen artifizialaren teknologiaren garapenarekin, proba adimendunen ekipoek gehiago oinarrituko dute datuen azterketaren eta erabakiak hartzeko orduan. Ekoizpen-datu kopuru handi baten azterketaren bidez, ekipamendu adimendunak automatikoki hautemateko parametroak optimizatu ditzake eta detekzioaren zehaztasuna eta eraginkortasuna hobetu ditzake.

Laburpen

PCBA prozesatzean probatzeko ekipamendu adimendunak aplikatzeak produktuen detekzioaren zehaztasuna eta eraginkortasuna hobetzeaz gain, laguntza sendoa eskaintzen du kalitatearen kontrolerako. Teknologiaren etengabeko aurrerapenarekin, proba adimendunen ekipoek gero eta garrantzi handiagoa izango dute PCBA prozesatzean, produktuen kalitatea hobetzeko eta merkatuaren lehiakortasuna hobetzeko enpresak laguntzen. Etorkizunean, proba adimendunen ekipoen garapenak are gehiago sustatuko du PCBA prozesatzeko industriaren adimena eta eraginkortasuna.
