Nola zehazten du tenperatura-kontrolagailuak PCBA fabrikazioak egonkortasun termikoa aplikazio kritikoetan?

1. Zergatik Egonkortasun Termikoa Fabrikazio Emaitza da

Tenperatura-kontrolagailu bat sarritan balioesten da datu-orri batean ezarrita dagoen zehaztasunaren arabera, baina eremuaren portaera muntaian sartzen diren aldagai fisikoek zuzentzen dute. Soldadura hutsuneek erresistentzia termikoa areagotzen dute. Kutsadurak isurketa-bideak sortzen ditu, irakurketa analogikoak aldatzen dituztenak. Sentsorearen ondoan dagoen kobrearen banaketak taula bera bero-hedagailu bihur dezake. Baldintza horietako bakoitza fabrikazio sinadura bat da, ez software arazo bat.

± 0,5 °C eusten duen kontrolagailu baten eta hainbat gradutan noraezean dagoen baten arteko aldea maiz prozesu diziplinaren araberakoa da. Zehaztasun termikoko kontrol-taulen azterketak erakusten du hainbat anpere daramaten potentzia-arrastoak kobre nahikoarekin neurtu behar direla eta sentsorearen itzulera-bidetik fisikoki bereizita mantendu behar direla; bestela, lokalizatutako berokuntzak eta IR jaitsierak neurketa hondatzen du seinalea ADCra iritsi aurretik. Modu berean, erliebe termikoen mozketak, sentsorearen arrasto estuak eta korronte handiko osagaietatik nahita tartekatzeak eremu "termalki zintzoa" sortzen dute sentsore-elementuaren inguruan, sistemaren tenperaturari erantzun diezaion, taularen barneko bero-fluxuari baino.

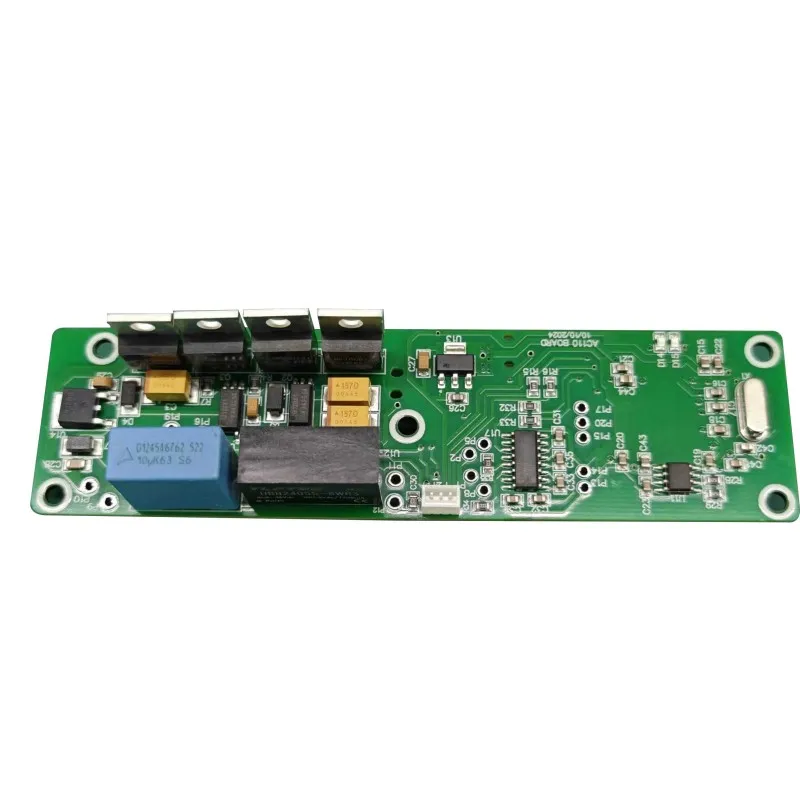

Horregatik esaldiaTenperatura kontrolatzailea PCBApopulatutako taula bat baino gehiago deskribatzen du. Sistema termiko kontrolatu bat deskribatzen du, zeinaren neurketa-katea, potentzia-etapa eta babes-zirkuituak elkarrekin diseinatu eta ekoiztu diren. Muntaketa-prozesua ezegonkorra denean, kontrol-begizta ikusi ezin duen zarata fisikoa konpentsatzeko behartuta dago.

2. Sentsoreen interfazea: Lehen Defentsa-lerroa

2.1 Sentsore mota eta bere fabrikazioaren ondorioak

NTC termistorek, PT100/PT1000 RTDek eta termopareek muga desberdinak ezartzen dituzte PCB aurrealdean. NTC sentsoreek sentikortasun handia ematen dute banda estuetan, baina linealizazioa behar dute, erresistentzia-tenperatura kurba esponentziala delako. RTDek erantzun linealagoa eskaintzen dute tarte zabaletan, baina erresistentzia baxuko seinalearen bidea sentikorragoa da traza-erresistentzia eta soldatzeak eragindako estresarekiko. Termopareek gamarik zabalena baina zehaztasun txikiena eskaintzen dute, askotan gradu batzuetako tartean, eta elektrikoki egonkorra izan behar duen hotzaren konpentsazioan menpe dago.

Sentsorearen aurrealdea ez da sarrera analogikoa soilik; inpedantzia handiko neurketa-nodo bat da, modu arrunteko zarata baztertu behar duena, seinale diferentzial txiki bat gordez. Merkataritza-kontrolagailu tipikoek hedapena erakusten dute: NTC sarrera bat ±0,6 °C-tan baloratu daiteke, PT100 kanal bat ±0,7 °C-tan eta J motako termopare bat ±3 °C-tan. Zifra hauek sentsore-mailako zehaztapenak dira, ez sistema-mailako bermeak. Muntaketa-prozesuak zehaztasun hori mantentzen du edo higatzen du lurzoru txarraren, gradiente termikoen eta kalibraziorako sarbide desegokiaren bidez.

2.2 Diseinuaren isolamendua eta kalibratzeko sarbidea

Errele kontrolatzaile baten edo MOSFET etengailu-nodo baten ondoan ibiltzen den sentsore-arrastoak zarata lotuko du neurketara. Frontend analogikoaren azpian eteten den lurreko plano batek itzulera-korronteak behartuko ditu partekatutako kobrearen bidez, kargaren arabera aldatzen diren desplazamenduak sortuz. Fabrikaziorako diseinuaren berrikuspenean, arazo hauek markatu behar dira tresnak kaleratu aurretik. Ingeniaritza-berrikusketak akoplamendu termikoa, sentsorearen isolamendurako osagaien kokapena eta potentzia/lur-planoaren osotasuna ebaluatu behar ditu sentsazio analogiko garbirako eta PWM kommutazio egonkorra lortzeko.

Kalibrazioa sentsorearen eta itxitura fisikoaren arteko azken zubia da. Ez dago sentsorerik PCB, etxebizitza eta muntaketa-pila zehatz batekin ezin hobeto egokitzen. Kontrolatutako ganbera termiko batean behin-behineko kalibrazio batek desplazamendu zuzentzailea aplikatzen du, baina plaka probarako sarbidearekin eta kalibrazio hori errepikagarria egiten duten firmware-kakoekin diseinatu behar da. PCBA soldadura bolumen edo kutsadura koherentearekin muntatzen bada, kalibrazioaren desplazamendua adinarekin eta tenperaturarekin noraezean joango da, hasierako zuzenketaren helburua garaituz.

3. PCB materialak eta kobrezko arkitektura beropean

Tenperatura-kontrolagailuak sarritan giro-tenperatura gela-mailatik gora igotzen den itxituretan funtzionatzen dute, eta potentzia-etapak bere beroa gehitzen du. Substratuak dimentsio-egonkortasuna eta osotasun dielektrikoa mantendu behar ditu tarte horretan. FR-4 ohikoa da, baina Tg handiko laminatuak eta aluminiozko substratuak hautatzen dira karga termikoak edo txirrindularitza-profilak FR-4 estandarrak aldaketa neurtu gabe jasan dezakeena gainditzen duenean.

FR-4 barruko beira-zuntzezko oihalaren ehundura-ereduak eroankortasun termikoaren aldakuntza lokalizatuak sor ditzake, eta "ehundura termiko" efektuak eragin ditzake, sentsorearen irakurketa aldatzen duten arrastoa bideratzen den lekuaren arabera. Hau bereziki garrantzitsua da zehaztasun handiko kontrolagailuentzat, non 0,1 °C-ko desbideratzea ere garrantzitsua den. Kobrezko arkitekturak ere garrantzi handia du. 2 geruzako plaka egokia izan daiteke termostato soil baterako, baina seinale mistoko aurrealdeko muturrak eta PWM irteerak dituzten kontrolagailuek 4 geruzako edo 6 geruzako pilaketak dituzte seinale-geruzen ondoan dauden lurreko plano dedikatuekin. Antolamendu honek potentzia zaratatsuaren atalaren eta atal analogiko sentikorren arteko berezko isolamendua eskaintzen du, berez noraezean daitekeen kanpoko iragazkiaren beharra murrizten du.

Pilatze fisikoa, beraz, ez da atzealde pasiboa. Kontrol-begiztaren parte da. Beroa modu irregularrean banatzen duen plaka batek elektrikoki zehatza baina termikoki faltsua den sentsore seinale bat sortuko du.

4. Soldadura junturaren fidagarritasuna ziklo termikoetan zehar

Tenperatura-kontrolagailuak behin eta berriro berotzen eta hozten dira. Potentzia-gailuak, erreleak eta sentsore-konektoreak konektatzen dituzten soldadura-junturek ondoriozko tentsio termomekanikoari eutsi behar diote. Mekanismo nagusia CTE desegokitzea da: silizioa, kobrea, soldadura eta laminatua abiadura ezberdinetan hedatzen dira, eta ziklo askotan desadostasunak tentsioa kontzentratzen du elkarrekintzaren interfazean. Mikro-arraildurak junturaren periferian hasten dira eta hedatzen dira erresistentzia igo edo konexioa ireki arte.

Huts-modu hau bereziki garrantzitsua da MOSFET, TRIAC eta errele terminalen inguruan, non lokalizatutako tenperatura txangoak handienak diren. Giro-tenperaturako proba funtzional bat gainditzen duen kontrolagailu batek ehunka zikloren ondoren oraindik huts egin dezake soldatze-prozesuak hutsuneak, hezetasun nahikoa edo gehiegizko formazio intermetalikoak sortu baditu. Muntaia-erantzunak, beraz, kontrolatutako errefluxu-profilak, egiaztatutako pasta-deposizioa eta ezkutuko junturak ikus ditzaketen ikuskapen-metodoak izan behar ditu.

• Errefluxuaren uniformetasuna:Panel bateko juntura beroenaren eta hotzenaren artean 10 °C inguruko delta T-a helburu praktikoa da berunerik gabeko profil askorentzat; zabalkunde zabalagoek giltzadura batzuk gutxiegi prozesatzen dituztela esan nahi du, beste batzuk gehiegi estresatuta daudela.
• Hutsaren kontrola:Kontu termikoen azpian dauden hutsuneek junturaren arteko erresistentzia areagotzen dute eta pitzaduraren hazkundea bizkortzen duten toki beroak sortzen dituzte.
• Ikuskapenerako sarbidea:X izpien ikuskapena beharrezkoa da BGA eta behean amaitutako osagaietarako; AOI-k bakarrik ezin du ezkutuko juntura-geometria baieztatu.
• Tentsio arintzea:Konektoreak eta zeharkako zuloko pieza astunak mekanikoki euskarri izan behar dira, karkasaren hedapen termikoa soldadura-fitxara zuzenean transferi ez dadin.

BakoitzakTenperatura kontrolatzailea PCBAtxirrindularitza-ingurunean urtetan funtzionatuko duela aurreikusten den soldadura-prozesu batekin eraiki behar da, ziklo termikoaren aurka kalifikatuta dagoena, ez soilik ikusizko onarpen irizpideen aurka. IPC-A-610 Klase 2 edo 3 Klaseak lanerako oinarri bat eskaintzen du, baina junturaren txirrindularitza-jokaera aleazio, profil eta pad diseinuaren konbinazioak zehazten du.

5. Akats termiko ezkutuak agerian uzten dituen proba-estaldura

Giro-tenperaturan proba funtzionalak beharrezkoak dira, baina ez dira nahikoa kontrolagailu termiko baterako. Plaka batek zirkuitu barruko proba eta zirkuitu funtzionalaren proba gainditu ditzake eta oraindik ere tenperatura-tentsiopean soilik agertzen den akats ezkutuan eduki dezake. Proba-estrategiak estres maila areagotu behar du, bizitzaren hasierako hutsegiteak bidalketa baino lehen ager daitezen.

Ikuskapen optiko automatizatuak osagaien presentzia eta soldadura-xerrearen forma egiaztatzen ditu. Zirkuitu barneko probak erresistentzia eta kondentsadorearen balioak berresten ditu eta laburrak edo irekidurak hautematen ditu. Zirkuitu funtzionalaren probak sentsoreen sarrerak simulatzen ditu eta errele edo SSR irteerak balioztatzen ditu. X izpien ikuskapenak ezkutuko soldadura hutsuneak eta BGA kolapsoa erakusten ditu. Erretzea eta ingurumen-estresaren baheketa, ondoren, muntaia tenperatura altuetara igotzen da karga-ziklopean, askotan 24 eta 48 orduz, juntura marjinalak eta osagaien akatsak huts egitera behartzeko. Ingurumen-ganberek gaitasun hori -40 °C-tik +125 °C-ra eta % 0-95eko hezetasun erlatiboa hedatzen dute, fabrikatzaileak bankuaren portaera eremuko baldintzekin erlazionatzeko aukera emanez.

Proba-erresistentzia kontaktu-erresistentziak juntadura marjinala ere ezkuta dezake. Pogo-pinek kontaktu koherentea egiten ez badute, probak bibrazio edo dilatazio termikoaren pean huts egingo lukeen taula gainditu dezake. Burn-in ez da prozesu egonkor baten ordezkoa. Arrisku zehatzetarako iragazkia da, eta eraginkorrena da estresaren profilak kontrolagailuaren benetako misio termikoa islatzen duenean. Tenperatura handiko bustitze generiko batek proba-gaitasuna kontsumitu dezake tenperatura kontrolatzeko aplikazio batean garrantzitsuak diren txirrindularitzarekin lotutako ahuleziak agerian utzi gabe.

6. Estaldura konformatua eta ingurumenaren isolamendua

Hezetasuna eta kutsadura mozorrotutako arazo termikoak dira. PCB gainazalean xurgatutako uraren film mehe batek sentsore-arrastoen artean ihes-bideak sor ditzake, neurketa-sarearen erresistentzia eraginkorra aldatuz. Fluxuaren edo manipulazioaren ondoriozko hondakin kimikoak eroale bihur daitezke hezetasuna igotzen denean. Inpedantzia handiko sentsorearen sarrera batean oinarritzen den kontrolagailu batean, ihes-bide hauek tenperaturaren desplazamendu edo zarata gisa agertzen dira.

Estaldura konformatzaileak horri aurre egiten dio, plakaren topologiarekin bat datorren polimero geruza mehe bat osatuz eta zirkuitua hezetasunetik, hautsetatik eta kutsatzaile kimikoetatik isolatzen du. Estaldura akrilikoak ekonomikoak eta birmoldagarriak dira; poliuretanoak disolbatzaile eta urraduraren erresistentzia hobea eskaintzen du; silikonak tenperatura eta malgutasun handiena eskaintzen du. Estaldura garbiketa sakonaren ondoren aplikatu behar da, kutsadura ionikoaren kapsulak arbelaren kontra harrapatzen duelako eta akats elektrokimikoak bizkortu ditzakeelako, hura eragotzi beharrean.

Estaldura atxikimendua beste aldagai bat da; hondakinen ondorioz gainazaleko energia txikiegia bada, estaldura delaminatu egin daiteke ziklo termikoan, hezetasunari bidea irekiz. Estaldura selektiboa sarritan hobe da tenperatura kontrolagailuentzat, konektoreek, erreleek eta proba puntuek estali gabe egon behar dutelako. Prozesua kontrolatu behar da, estalduraren lodiera nahikoa izan dadin ageriko arrastoetan, baina ez ditu pasu meheko berunak zubitzen edo erliebe termikoen ezaugarriak oztopatzen.

7. Trazabilitatea Arrisku Termikoen Kontrolerako Tresna gisa

Kontrolagailu bat eremuan noraezean doanean, lehenengo galdera da jokabidea isolatua ala lotearekin lotuta dagoen. Trazabilitatea gabe, galdera horri ezin zaio modu eraginkorrean erantzun. Lote-mailako eta unitate-mailako trazabilitateak serie-zenbaki bakoitza osagaien data-kodeekin, birfluxu-erregistroekin, proben emaitzei eta estaldura sortarekin lotzen du. Horri esker, fabrikatzaileak eta bezeroak noraezaren kexa bat osagai-lote jakin batekin, lerro zehatz batekin edo ingurumen-probaren txango zehatz batekin erlazionatzen den zehazteko.

Trazabilitatea aTenperatura kontrolatzailea PCBAprograma ez da gainkostu administratiboa. Eremu-huts bat gertaera mugatu eta zuzengarria bihurtzen duen mekanismoa da, fidagarritasun galdera ireki baten ordez. Baimendutako iturria trazabilitatearen beste erdia da. Banatzaile frankiziatuen bidez erositako osagaiek jatorri dokumentatua dute. Merkatu irekiko kanaletako osagaiak berritu, berriro etiketatu edo zehaztutako data-kode-leihotik kanpo egon daitezke. Tenperatura-kontrolatzaile baterako, sentsore-interfazearen osagai faltsuak edo zahartu batek neurketa-kate osoa alda dezake. Sarrerako osagaien bisual, elektriko eta X izpien baliozkotzeak faltsutzearen aurkako hesi praktiko bat eskaintzen du muntaia hasi aurretik.

8. Prototipotik bolumenera: fabrikazioaren heldutasuna

Egonkortasun termikoak ingeniaritza laginetatik bolumen produkziorako trantsizioari eutsi behar dio. Bost oholetan funtzionatzen duen prozesu batek bost milatan portaera desberdina izan dezake itsatsi-jarrerak, errefluxuaren kargak edo probako aparatuaren kontaktua aldatzen bada. Fabrikatzaileak fase bakoitzean kontrolatutako parametro berdinak mantentzen direla frogatu behar du.

• Ingeniaritza egiaztatzeaDiseinua baliozkotzeko eta hasierako sintonizazio termikorako eraikuntza txikiak. Zentratu diseinuaren egiaztapenean eta sentsoreen kalibraziorako sarbidean.
• Korrika pilotuaProzesuaren karakterizazioa eta estres termikoko proba. Soldadura-profila, estaldura-estaldura eta proba-mugak finkatuta daude.
• Bolumen txikiko ekoizpenaMerkatuan sartzeko loteak. Trazabilitatea eta sarrerako ikuskapen-diziplina eskalan gauzatzen dira.
• Bolumen handiko ekoizpenaSMT etekin egonkorra, proba funtzional errepikakorra eta lote-mailako fidagarritasunaren jarraipena.

Fase bakoitzean, fabrikatzaileak diseinurako fabrikaziorako iritzia eman behar du, potentzia arrastoei, osagaien arteko tarteari eta proba puntuen irisgarritasunari buruzko erliebe termikoari buruz. IATF 16949 diziplina duen bazkide batek kalitatearen plangintza aurreratua, hutsegite moduaren analisia eta aldaketa kontrola aplikatzen dizkio kontrolagailu termikoko programari, nahiz eta amaierako produktua industriakoa izan eta automobilgintzakoa izan. ISO 13485-ek unitate-mailako trazabilitatea, prozesuaren baliozkotzea eta arriskuak kudeatzeko dokumentazioa gehitzen ditu maila medikoko kontrolatzaileentzat. Esparru hauek ez dira marketin etiketak; fabrikazio prozesua denboran zehar zehaztapen termiko bati eusteko gai den zehazten dute.

Unixplore Elektronikageruzakako ikuspegi hau aplikatzen du (sentsoreei buruzko DFM, barneko AOI, IKT, FCT, X izpien, erretzea eta ingurumen-baheketa) diseinuaren asmoa eta bolumenaren fidagarritasuna zubitzeko. % 98,5etik gorako alde biko SMT-ren lehen-pasa errendimendua adierazle bat da, baina emaitza esanguratsuena kontrolagailu bat da, zeinaren portaera termikoa bere zehaztapenen barruan geratzen den txirrindularitza eta eremuan esposizio errepikatu ondoren.
