Zergatik eskatzen du Landaketa Argi Fidagarri batek Zehaztasun Kudeaketa Termikoa eta Kontrol Espektrala etengabeko Baratzezaintzako funtzionamendurako?

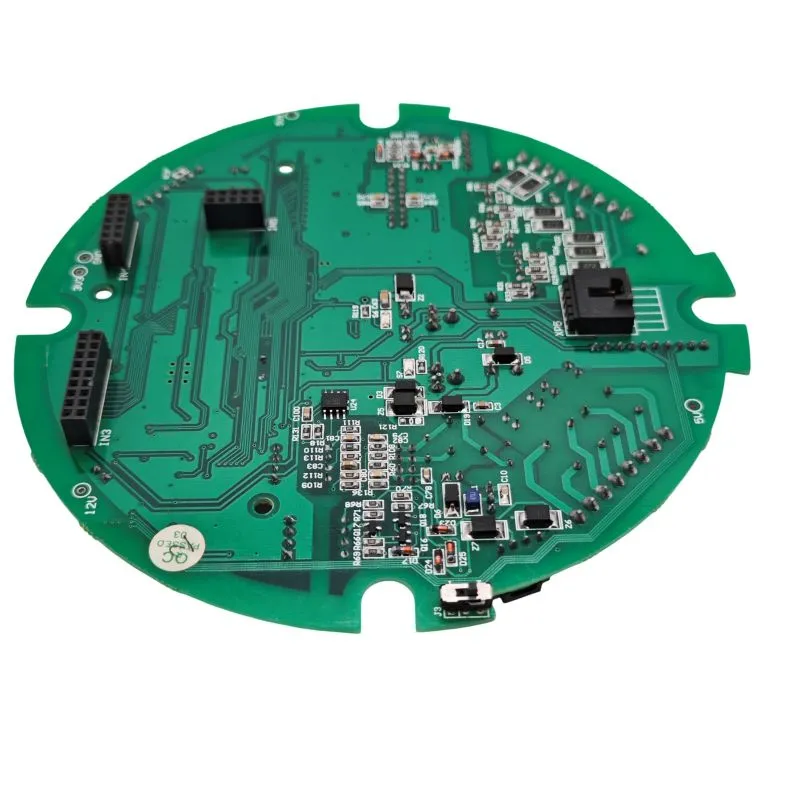

Baratze LED aparatuek muturreko baldintzetan funtzionatzen dute: 12-16 ordu etengabeko erabilera egunero, hezetasun handia eta estres termiko handia. TheArgia PCBA landatzeatikUnixplore ElektronikaEskakizun horiei erantzuteko diseinatuta dago disipazio termiko aurreratuarekin, korronte erregulazio zehatzarekin eta uhin-luzera zehatz-mehatz espektro-kontrolarekin. Artikulu honek diseinu-gogoeta kritikoak aztertzen ditu, besteak beste, materialen hautaketa, kobrearen pisuaren kalkulua, gidariaren topologia eta ingurumenaren babesa, orientazio praktikoa eskainiz LED argiztapen irtenbide fidagarriak eta iraunkorrak bilatzen dituzten ingeniari eta hazleentzat.

Zergatik landatzeak PCBA errendimendu argiak zuzenean eragiten du laborearen errendimenduan eta energia-eraginkortasunean?

Baratze-argiztapenean, PCBA ez da osagai bat soilik, aparatu osoaren bizkarrezurra da. Argiztapen orokorra ez bezala, landareen hazkuntzako argiek uhin-luzera zehatzak eman behar dituzte (gorria loreetarako, urdina hazkuntza begetatiborako) zehaztasun handiz, egunero 12-16 orduz etengabe funtzionatzen duten bitartean. PCBAren edozein hutsegite (berotze gehiegi, korronte desoreka edo hezetasun sarrera dela eta) uzta galtzea, energia xahutzea eta geldialdi garestia eragin dezake.

Unixplore ElektronikaHamarkada bat baino gehiago kontratu fabrikazio esperientzia dakar PCBA argiak landatzeko diseinuan eta ekoizpenean. PCB diseinua, SMT muntaia, proba funtzionalak eta estaldura konformatua barne hartzen dituen gaitasunekin, konpainiak baratzezaintza komertzialen fidagarritasun estandar zorrotzak betetzen dituzten giltza eskuan eskaintzen ditu. Artikulu honek landatzeko argi iraunkorra PCBA LED plaka estandar batetik bereizten duten parametro tekniko nagusiak eta diseinu-arauak aztertzen ditu.

Oinarrizko Zehaztapen Teknikoak eta Errendimendu Baldintzak

Ondorengo taulek potentzia-maila eta aplikazio desberdinetan PCBA argiak landatzeko ezinbesteko parametro elektrikoak, espektralak eta termikoak azaltzen dituzte.

Baldintza espektralak Hazkunde fasearen arabera

Elektrizitate eta potentziaren zehaztapenak

Materialen hautaketa - Aluminioa MCPCB vs FR4 vs Zeramika

PCB substratua aukeratzeak zuzenean zehazten du landatzeko argiaren iraupena eta errendimendu termikoa. Aluminiozko MCPCBak landaketa komertzialen PCBA argien % 80 baino gehiago hartzen dute, eroankortasun termikoaren eta kostuaren oreka onena eskainiz.

Potentzia handiko etengabeko funtzionamendurako (200 W+), gutxienez 3 W/m·K eroankortasun termikoa duen aluminiozko MCPCB estandarra gomendatzen da. Zeramikazko substratuak (aluminioa edo aluminio-nitruroa) egokiak dira potentzia-dentsitate handiko aplikazioetarako, baina aluminiozko MCPCB baino 3-5 aldiz gehiago kostatzen da.

Kudeaketa termikoa - # 1 fidagarritasun-faktorea

LED juntura-tenperaturan 10 °C-ko murrizketa bakoitzeko, iraupena bikoiztu egiten da. Diseinu termiko egokia da, beraz, PCBA argiaren fidagarritasuna landatzeko faktore kritikoena.

Diseinu termikoko elementu nagusiak:

• Bide termikoak– Gutxienez 9 bide (0,3 mm-ko diametroa) potentzia handiko LED bakoitzeko, beteta eta estalita soldatzeko.

• Kobre eremua– 300-500 mm²-ko beroa zabaltzeko eremua potentzia handiko LED bakoitzeko.

• Soldadura estaldura– % 80-90eko estaldura % 25etik beherako hutsune-eremua duten kutxa termikoetan.

• Azaleko tenperatura– 60 °C-tik beherako LED pad eremuan karga osoarekin.

• Interfaze Termikoko Materiala (TIM)– Silikonazko edo zeramikazko plaka (gutxienez 3 W/m·K) MCPCB eta dissipadoraren artean, 0,5-1,5 mm-ko lodiera %20-30eko konpresioarekin.

Kudeaketa termiko egokiak PCBA argiak landatzeak 50.000-100.000 orduko funtzionamendua lortzen duela ziurtatzen du merkataritza-inguruneetan.

Kobrearen pisua eta traza-diseinua korronte handiko aplikazioetarako

Aztarna zabalera desegokia PCBA argia landatzeko gehiegizko berotzearen eta porrota goiztiarra da. Beheko taulak kobrearen pisua eta arrastoaren zabalera aukeratzeko orientabideak eskaintzen ditu egungo eskakizunen arabera.

Gomendio profesionala: erabili gutxienez 2 oz kobrea > 1A duten aztarna guztietan. > 3A duten arrastoetarako, erabili 3 oz kobrea edo gehitu traza paraleloak soldadura-maskara irekitzeko korronte-ahalmena handitzeko.

Zirkuituaren diseinua - Korronte konstanteko diskoa eta babesa

PCBA argiak landatzeko LED kate bakoitzeko korronte konstantea behar da uhin-luzera egonkorra mantentzeko eta ihes termikoa saihesteko. Kontrolatzaile arrunten topologiak honako hauek dira:

• Korronte konstante lineala– Potentzia baxurako (<30W), EMI sinple eta baxurako onena, baina ez eraginkorra tentsio-jaitsieran.

• Buck bihurgailua– Potentzia ertainerako egokia (30-100W), eraginkorra (%90-95), induzitzailea behar du.

• Kanal anitzeko korronte konstantea– Potentzia handiko (>100W) eta espektro sintonizagarrirako aproposa, kanal indibidualaren kontrola eskainiz.

Babes zirkuituak ezinbestekoak dira funtzionamendu fidagarria izateko:

• Alderantzizko polaritate babesa– Schottky diodoa edo P‑FET.

• Gain-tentsioaren babesa- TVS diodoa 1,2x gehienezko sarreran estutua.

• Korronte gehiegizko babesa– PTC fusiblea edo sentsazio-erresistentzia 1,3x korronte nominalean mozketa duena.

• ESD babesa– Zener diodoak sarreretan ±8kV gutxieneko jasateko.

Hazkuntza-gelaren baldintzetarako ingurumena babestea

Landatzeko argiak sarritan hezetasun handiko inguruneetan instalatzen dira (% 60-90 RH). Funtzionamendu fidagarri baterako derrigorrezkoa da hezetasuna babestea.Unixplore ElektronikaPCBAak hezetasunetik, hautsetik eta esposizio kimikoetatik babesteko estaldura konformatibo aukerak eskaintzen ditu.

Gutxieneko estalduraren lodiera 0,03 mm (1,2 mils) da. Kanpoko edo hezetasun handiko negutegietarako, IP65 mailadun konektore itxiak gomendatzen dira.

Fabrikazio eta probatzeko gaitasunak

Unixplore Elektronika Co., Ltd.3.000 metro koadro baino gehiagoko fabrika autonomoa du, 6 SMT produkzio-lerro, 4 DIP muntaketa-lerro eta saiakuntza-instalazio aurreratuekin. Konpainiaren urteko ekoizpen-ahalmenak 1.500.000 PCBA pieza eta produktu amaitutako muntaketa 150.000 multzo gainditzen ditu.

PCBA argia landatzeko kalitate-probak honako hauek dira:

• Zirkuitu barruko proba (IKT)– Zundagailu automatizatua osagai guztiak daudela eta behar bezala baloratzen direla egiaztatzeko.

• LED polaritatea egiaztatzea– Ikuskapen optiko automatizatuak orientazio %100 zuzena bermatzen du.

• Irudi termikoa– IR kamera karga osoarekin ordubeteko funtzionamenduaren ondoren; hotspot ez >70°C.

• Egiaztapen espektrala– 0,1 nm-ko bereizmena duen espektrometroak uhin-luzera ≤±5nm-ko desbideratzea berresten du.

• Erre-proba– 24-48 ordu potentzia betean LED akatsik edo keinurik ez egiaztatzeko.

• Hezetasunaren erresistentzia– % 85 RH 40 °C-tan 48 orduz, elikatuta, korrosiorik edo hutsegiterik gabe.

Eskaera komertzialetarako, PPAP dokumentazioa, irudi termikoen txostenak eta egiaztapen espektraleko datuak barne, eskuragarri daude eskaeran.

Maiz egiten diren galderak

G: Zein da egunero 18 orduz funtzionatzen duen potentzia handiko (200 W+) landatze argi baterako PCB material onena?

A: Potentzia handiko etengabeko funtzionamendurako, gutxienez 3 W/m·K eroankortasun termikoa duen aluminiozko MCPCB aukera estandarra da. 200W-300W+ aparatuetarako, premium aluminioak (5-9 W/m·K) 70.000-100.000 orduko iraupena eskaintzen du. Zeramikazko substratuak muturreko potentzia-dentsitaterako alternatiba dira, baina 3-5 aldiz gehiago kostatzen da.

G: Nola kalkulatu behar dut kobrearen pisua nire landaketaren PCBA argirako arrastoak gainberotzea saihesteko?

A: Erabili formula: Zabalera (mils) = Korrontea (Ampere) × 35 (ΔT=20 °C-rako). Adibidez, 2.08A kate batek 73 milseko gutxieneko zabalera behar du 2 oz kobrearekin. Gehitu % 20ko segurtasun-marjina: 88 mils. Erabili gutxienez 2 oz kobre > 1A duten arrastoetarako eta 3 oz > 3A arrastoetarako.

G: Zerk eragiten du argiaren irteera irregularra edo distira PCBA argia landatzeko, eta nola konpondu dezaket?

A: Kausa ohikoenak LED kate paraleloen arteko korronte desegokia (ihesaldi termikoa) eta kontrol-irteeran ontziratu gabeko kapazitate nahikoa dira. Irtenbideen artean, korronte konstanteko kontrolatzaile bereiziak erabiltzea, oreka-erresistentzia gehitzea (0,5-2Ω) eta 100-470µF-ko kondentsadore elektrolitikoa gehitzea LED irteeran.

G: Unixplore Electronics-ek giltza eskuan landatzeko argia PCBA muntaia eskaintzen al du estaldura konformatuarekin?

A: Bai. Unixplore-k kontratu bakarreko fabrikazio-zerbitzuak eskaintzen ditu, besteak beste, PCB diseinua, piezen kontratazioa, SMT eta DIP muntaia, programazioa, proba funtzionalak, estaldura konformatua eta produktu amaituaren muntaia. Fabrikak ISO 9001:2015 ziurtagiria du eta IPC-610E estandarrekin funtzionatzen du.

G: Zein da gutxieneko eskaera-kopurua PCBA argia landatzeko?

A: Unixplore-k MOQrik gabeko kopuru txikiko eskaerak onartzen ditu. Prototipoen laginak edo ekoizpen masiboa behar dituzun ala ez, taldeak zure eskakizunetara egokitu dezake.

G: Zenbat denbora behar da landaketa argia PCBA eskaera ekoizteko?

A: Ekoizpen epea eskaera-bolumenaren eta osagaien erabilgarritasunaren araberakoa da. Mesedez, jarri harremanetan salmenta-taldearekin zure eskakizun zehatzekin aurrekontu zehatza eta entrega-egutegia lortzeko.

Ondorioa

TheArgia PCBA landatzeatikUnixplore Elektronikakudeaketa termiko aurreratua, egungo erregulazio zehatza eta ingurumenaren babes sendoa konbinatzen ditu baratzezaintzako aplikazio zorrotzetan errendimendu fidagarria emateko. Materialen hautaketari, kobrearen pisuaren optimizazioari eta proba zorrotzei arreta jarriz, PCBA hauek hazteko ingurune komertzialetan 50.000 ordu baino gehiagoko funtzionamendua lortzeko diseinatuta daude. Prototipo bat edo eskala osoko ekoizpena behar duzun ala ez, Unixplore-k giltza eskuan fabrikazio elektronikoko zerbitzuak eskaintzen ditu zure proiektuari diseinutik entregara arte laguntzeko.Jarri harremanetan gaur taldearekinzure landatzeko PCBA argiaren eskakizunak eztabaidatzeko eta neurrira egindako aurrekontua jasotzeko.
