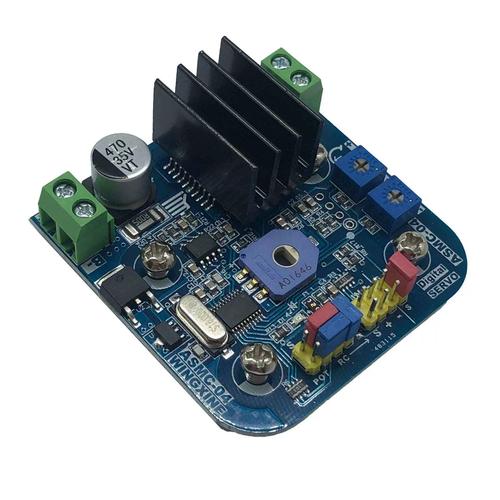

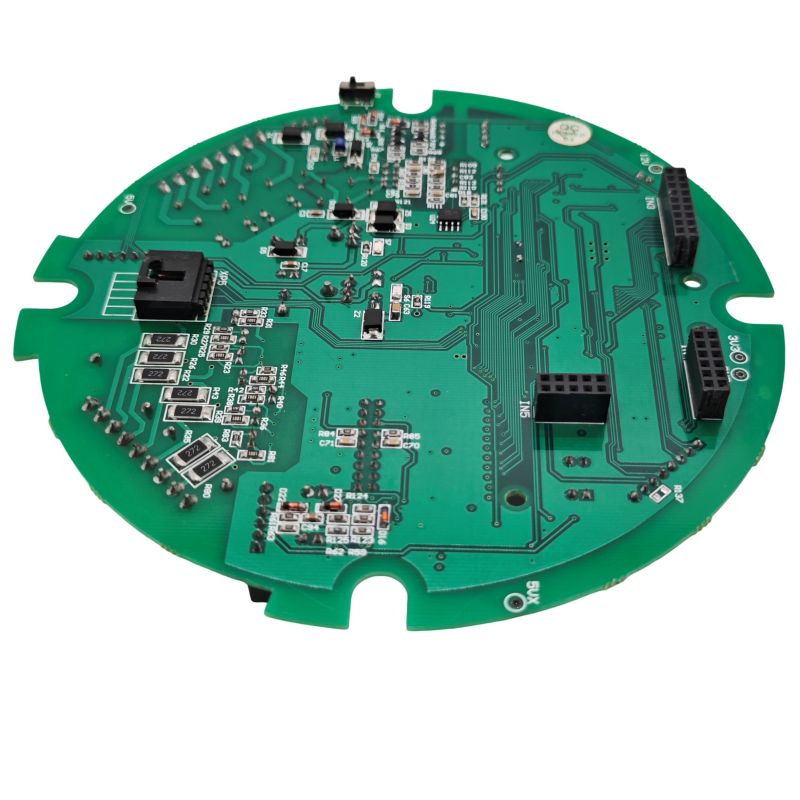

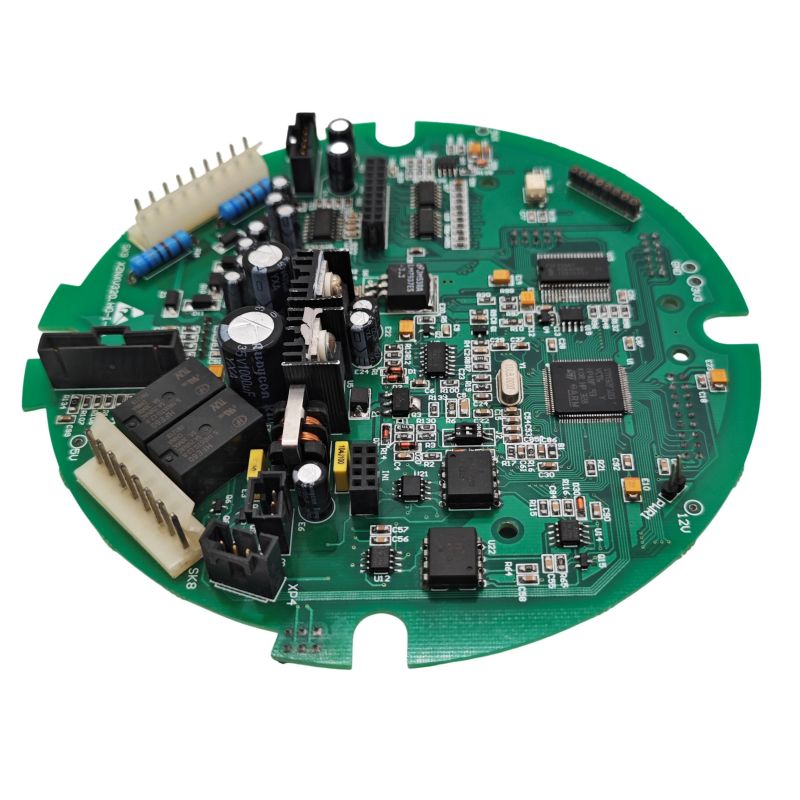

RC servo PCBA

Unixplore Elektronika— 20 urteko sistema txertatuekin eta PCB diseinuko esperientziarekin, hutsegite-eredu berberak ikusi ditugu behin eta berriz: linea elektriko zaratatsuak, desakoplamendu desegokia eta PWM bideratze okerra. Gure serbo PCBA irtenbideak diseinatzaile profesionalek produkzioan benetan erabiltzen dituzten ingeniaritza-zehaztapenen, diseinu-arauen eta proba-metodoen inguruan eraikita daude.

Gidari-plaka autonomo bat, kanal anitzeko serbo-kontrolagailu bat edo barne-zerbo-kontrol-taularen ordezko bat behar duzun ala ez, Unixplore Electronics-ek fidagarria eta zarata-immunea eskaintzen du.PCBARC hobby eta robotika industrialaren inguruneetan funtzionatzen duena.

Eskaintzen duguna:

• Serbo PCBA diseinu osoa (eskema + diseinua) Altium, KiCad edo zure nahiago duzun formatuan
• Prototipatzea proba funtzionalekin (karga, uhina, txosten termikoak)
• Bolumenaren fabrikazioa osagaien hornikuntzarekin eta SMT muntaketarekin
• Diseinuaren berrikuspena eta hutsegiteak aztertzeko aholkularitza

Zer egin behar duen RC Servo PCBA batek

RC serbo PCBA batek (kontrolatzaile-plaka autonomoa edo barneko serbo-kontrol-taula) funtsezko hiru funtzio betetzen ditu:

• PWM seinalea sortzea edo jasotzea:Kontrol-pultsuak (1ms eta 2ms 50Hz-tan) posizio komandoetan bihurtzen ditu.
• Potentzia banaketa:5V edo 6V garbiak ematen dizkio serbo motorrari eta kontrol-IC.
• Iritziak prozesatzea:Barne potentziometroa irakurtzen du posizioa egiaztatzeko eta kontrol-begizta ixteko.

Fidagarritasun handiko diseinuek gainkarga detektatzeko korronte sentsazioa eta zarataren immunitaterako opto-isolamendua ere barne hartzen dituzte.

Oinarrizko Zehaztapen Teknikoak

Parametro hauek RC servo-kontroleko PCBA diseinuetarako industria estandarrak adierazten dituzte. Hauek serbo-kontrolatzaileen plaka dedikatuei eta PCBA hargailu integratuei aplikatzen zaizkie.

Sarrerako potentziaren zehaztapenak

Kontrol-seinalearen zehaztapenak

Barneko Servo PCBA osagaiak (Serboaren barruan)

RC serbo estandar batek PCBA txiki bat dauka osagai hauekin:

PCBA Diseinu Arauak RC Servo Fidagarritasunerako

Unixplore Elektronika-n, badakigu RC serbo akats gehienak PCBan sortzen direla. 8 arau hauek jarraitzen ditugu entregatzen ditugun diseinu guztietan funtzionamendu fidagarria bermatzeko.

1. Potentzia banaketa: Star Grounding

• Inoiz ez daisy-kate lurra. Servo-lur bakoitza zuzenean elikadura-hornidura-lurrera itzuli behar da.
• Potentzia eta seinalearen lurra bereizi. Serbo anitzeko PCBA diseinuetan, zatitu lurreko planoa eta konektatu puntu bakarrean bateriaren sarreratik gertu.
• Arrastoaren zabalera potentziarako: 1.5A-ko korronte jarraiturako, erabili 1.5 mm-ko gutxieneko traza-zabalera 1oz kobrearekin.

2. Desakoplatzea Kondentsadorearen Kokapena

Servomotorrek zarata elektriko garrantzitsua sortzen dute. Serbo tipiko batek 200 mV-ko gailurtik gailurrerako zarata sor dezake 5V-ko hornidura-lerroan.

Servokonektore bakoitzeko desakoplatzea beharrezkoa:

• 100 µF-tik 470 µF-ko kondentsadore elektrolitikoa (motorearen ateraldia kudeatzen du)
• 100nF zeramikazko kondentsadorea (maiztasun handiko zarata iragazten du)
• Jarri kondentsadoreak serbo potentzia-pinetatik 10 mm-ra

PCBA osorako potentzia handia: Gehitu kondentsadore handi bat (1000µF-tik 4700µF) potentzia-sarrera nagusian. Honek mozketak saihesten ditu hainbat serbo aldi berean hasten direnean.

3. PWM seinaleen bideratzea

• Mantendu PWM aztarnak laburrak eta zuzenak. Aztarna luzeek zarataren antena gisa jokatzen dute.
• Saihestu PWM arrastoak elikatze-hariekin paraleloan exekutatzen. Erabili 90 graduko zeharkaldia behar izanez gero.
• Gehitu 100Ω-tik 470Ω serieko erresistentzia PWM irteerako pinean. Honek korrontea mugatzen du akats-baldintzetan eta dei-txirrindura murrizten du.

4. Servo-konektorearen diseinua

3 pin serbo-konektore estandarrak (seinalea, VCC, lurra) tarte zehatza behar du:

• Pin tartea: 2,54 mm (0,1 hazbete) edo 2,7 mm (dentsitate handiko)
• Konektore-blokearen PCB lodiera: 1,2 mm-tik 1,6 mm-ra
• Seinalearen pinaren kokapena: normalean barneko pina (2 edo 3 pin)
• Potentzia-sekuentziazioa: GND-k VCC baino lehen konektatu behar du sartzean

Dentsitate handiko diseinuetarako, serbo-konektoreen arteko 2,7 mm-ko tarteak diseinu trinkoa ahalbidetzen du, konexio fidagarriak mantenduz.

5. Kontrol MCUrako tentsio erregulazioa

• Erabili aparteko LDO bat MCUrako hornikuntza berak serboak elikatzen baditu. Servo-korronte-puntek mikrokontroladorea berrezarri dezaketen tentsio-jaitsaldiak eragiten dituzte.
• Gomendatutako erregulatzailea: 5V edo 3,3V LDO gutxienez 200mA-ko edukiera eta 1µF-ko sarrera/irteera kondentsadoreekin.
• Babes-diodoa: Gehitu 1N4007 edo Schottky diodo bat sarreran, alderantzizko polaritatetik babesteko.

6. Motorreko zarata kentzea (Barneko Servo PCBA diseinurako)

Serbo baten barruan sartzen den PCBA bat diseinatzen baduzu, gehitu zarata kentzea zuzenean motorraren terminaletan:

• 100nF zeramikazko kondentsadorea zuzenean soldatutako motorraren terminaletan.
• Konektatu kondentsadorea negatiboa motorraren karkasarekin blindaje gehigarrirako (zarata 200 mV-raino murrizten du).
• Aukerakoa: Gehitu ferrita aleak motorraren kableetan muturreko zarata-inguruneetarako.

7. Gainkarga detektatzeko korrontearen sentsazioa

Servo PCBA diseinu aurreratuak egungo monitorizazioa barne hartzen du:

• Shunt-erresistentzia: 0,1Ω eta 0,5Ω, % 1eko tolerantzia — korrontearekiko proportzionala sortzen du tentsioa
• Anplifikadore diferentziala: 10 eta 20 arteko irabazia - shunt-tentsioa maila neurgarrira handitzen du
• ADC sarrera: 10 biteko gutxienez - uneko datuak elikatzen ditu MCU kontrolatzeko

100 mΩ shunt batek 50 mV 500 mA-tan eta 150 mV 1,5 A-tan sortzen ditu. 5x irabazi-anplifikadore batekin, hau 250mV-tik 750mV-ra bihurtzen da, 3,3 V ADC sarreretarako egokia.

8. Isolamendua eta Babes Mekanikoa

Barneko serbo PCBA plakak fisikoki babestuta egon behar dira:

• Zinta isolatzailea: Jarri zinta elektrikoa PCBAren eta metalezko serbo-zorroaren artean. Honek zirkuitu laburrak saihesten ditu soldadura-junturen edo osagaien kaxa ukituz.
• Estaldura konformatua: kanpoko edo hezetasun handiko aplikazioetarako, gehitu estaldura akrilikoa korrosioa saihesteko.

Kontrol-seinalea sortzea (MCU kodearen gogoetak)

PWM sorkuntza egokia funtsezkoa da jitterrik gabeko funtzionamendurako. Hona hemen funtsezko parametroak:

PWM konfigurazioa

MCU kodearen adibidea Pseudokode

// Kalkulatu lan-zikloa 1500µs pultsurako
    // PWM periodoa = 20ms, erlojua = 1MHz-ko aurre-eskalatzailea suposatzen du

    pultsu_zabalera_us = 1500
    period_counts = 20000 // 20 ms mikrosegundotan
    duty_counts = pultsu_zabalera_us
    set_pwm_duty(duty_counts)

Proba egiterakoan, erabili osziloskopio bat PWM seinalea egiaztatzeko. Pultsuaren erortzen den ertzak serboa abiarazten du posizioa irakurtzeko.

Ohiko hutsegite moduak eta konponketak

Ohar garrantzitsua potentzia aldatzeari buruz:Inoiz ez aldatu serbo-lerroa itzaltzeko. Lurra irekitzen denean, serboak oraindik ere potentzia jaso dezake PWM seinale-lerroaren edo beste bide batzuen bidez, eta, ondorioz, 3.2V-ko tentsio azpiko funtzionamendua eta portaera irregularra eragiten du. Alda ezazu beti VCC linea P kanaleko MOSFET edo errele erabiliz.

RC Servo PCBA Ohiko galderak

Jarraian, robotika ingeniariek eta RC sistemen diseinatzaileek maiz jasotzen ditugun hiru galdera tekniko daude.

Q1: Zergatik eragiten dute nire serboek ausaz nire PCBA pertsonalizatutik kontrolatzen ditudanean ESP32 edo Arduino batekin?

A:Potentzia zarata arazo bat duzu, ia ziur. Hona hemen Unixplore Electronics-en gomendatzen dugun diagnostiko-sekuentzia:

1. urratsa— Egiaztatu elikadura osziloskopio batekin: Neurtu 5V-ko linea zuzenean serbo-konektorean, serboa mugitzen ari den bitartean. 200 mV-ko uhin baino gehiago ikusten baduzu (gailurtik gailur), zure desakoplazioa ez da nahikoa.

2. urratsa— Gehitu ontziraturiko kapazitatea: Jarri 1000µF eta 4700µF arteko kondentsadore elektrolitiko bat potentzia sarrerako terminaletan. Servomotorrek sarrera-korronte handiak hartzen dituzte (3-10 × martxan) mugitzen hasten direnean. Handiko kapazitaterik gabe, tentsioa 4V-tik behera jaisten da, kontrol IC-a berrezartzea edo modu irregularrean jokatzea eraginez.

3. urratsa— Bereizi MCU potentzia serbo potentziatik: Diseinu okerrenek MCU eta serboak tentsio erregulatzaile beretik exekutatzen dituzte. Erabili bi erregulatzaile bereizi:

• 5V/500mA LDO bat MCUrako eta logikarako.
• 5V/3A hornidura bereizia (edo bateria konexio zuzena) serboetarako.

4. urratsa— Gehitu desakoplamendua serbo-konektore bakoitzean: Jarri 100µF elektrolitiko bat eta 100nF zeramikazko kondentsadore bat zuzenean serbo-konektore bakoitzaren VCC eta GND pinetan. Zeramikazko kondentsadoreak maiztasun handiko zarata iragazten du motorraren eskuiletatik; elektrolitikoak maiztasun baxuko korronte-puntak maneiatzen ditu.

5. urratsa— Egiaztatu zure PWM seinalearen kalitatea: Erabili osziloskopio bat PWM pina ikusteko. Goran edo jaisten diren ertzetan dei (gainditzea) ikusten baduzu, gehitu 100Ω serieko erresistentzia MCU pinean. Horrek seinalea moteltzen du eta abiarazte faltsuak saihesten ditu.

Beheko lerroa:Serbo-jitter arazoen % 90 potentziarekin zerikusia dute, ez kodearekin. Konpondu lehenik potentzia banaketa.

2.G.: Nola diseinatzen dut serbo anitzak (8tik 16ra bitartekoak) kontrolatzen dituen PCBA bat eten gabe?

A:Horrek potentzia-aurrekontua eta diseinu-planifikazioa behar du. Hona hemen 16 kanaleko serbo kontroladore PCBA baten ingeniaritza-ikuspegia.

1. urratsa— Kalkulatu potentzia osoa:

• Servo estandar bakoitzak 200 mA eta 500 mA marrazten ditu funtzionamendu arruntean.
• Gelditze-korronte gailurra 1.5Atik 3Ara irits daiteke serbo bakoitzeko.
• 16 serboetarako: 16 × 1,5A = 24A gailurreko potentzial zozketa.

2. urratsa— Potentzia banaketa diseinatzea:

• Potentzia-sarrera nagusia: Erabili 5V eta 6V arteko hornidura 30A gutxienez.
• Sarrerako konektorea: XT60 edo torloju terminala (ez da 2 pineko goiburu txikia).
• Potentzia-arrasto nagusiak: 8 mm eta 10 mm arteko zabalera 2 oz kobrearekin, edo erabili energia-plano dedikatu bat 2. geruzan.
• Bus barrak: 15 Atik gorako korronteetarako, gehitu kobrezko barrak edo erabili kanpoko kableatuak.

3. urratsa— Potentziaren banaketa mailakatua ezartzea:

• Bideratu potentzia-arrasto lodiak (5 mm+) banaketa-puntu zentral batera.
• Une horretatik aurrera, exekutatu 1,5 mm-ko traza indibidualak serbo-konektore bakoitzean.
• Gehitu 470µF-ko kondentsadore bat serbo-konektore bakoitzean (banatutako kapazitatea, ez sarrerako kapa handi bat bakarrik).

4. urratsa— Erabili opto-isolamendua seinale-lerroetarako (aurreratua):

• Industria edo zarata handiko inguruneetarako, isolatu PWM seinaleak optoakoplagailuak erabiliz (adibidez, 4N35 edo PC817).
• Honek motorraren zarata MCUra itzultzea eta berrezartzea eragozten du.
• Diseinu isolatuek potentzia-domeinu bereiziak behar dituzte (MCU aldea eta serbo aldea).

5. urratsa— Gehitu korronte-muga edo abiarazte leunean:

• Erabili MOSFET bat abiarazte leuneko zirkuituak dituen serbo potentzia 10ms eta 50ms baino gehiago areagotzeko.
• Honek 16 serbo guztien hasierako sarrerak hornidura kolapsatzea eragozten du.
• Bestela, piztu serboak sekuentzian (bakoitzaren artean 5 ms-ko atzerapena).

6. urratsa- PCB geruza pila gomendioa 16 kanal baino gehiagorako:

• 1. geruza: Seinalea (PWM, feedbacka)
• 2. geruza: lurreko planoa (isurketa solidoa)
• 3. geruza: potentzia-hegazkina (5V edo Vservo)
• 4. geruza: Seinalea edo bigarren mailako lurra

Pila honek begizta eremua gutxitzen du eta kanalen arteko EMI murrizten du.

3.G.: PCBA diseinu bera erabil al dezaket serbo marka desberdinetarako (Futaba, Hitec, Spektrum, generikoa)?

A:Bai, hiru bateragarritasun kontu garrantzitsurekin.

Kontuan izan 1— PWM seinale estandarrak koherenteak dira: RC serbo guztiek 50Hz PWM estandar bera erabiltzen dute 1ms eta 2ms pultsuekin. Zure PCBAren PWM belaunaldiko logikak unibertsalki funtzionatzen du.

2. kontua— Energia-eskakizunak nabarmen aldatzen dira:

Zure PCBA erabili nahi duzun korronte handieneko serborako diseinatu behar da. Diseina ezazu kanal bakoitzeko 2A etengabeko eta 5Ako gailurrerako serbo estandar eta altuenak estaltzeko.

3. kontua— Konektoreen bateragarritasuna:

• Serbo gehienek 3 pin emeen goiburu estandarra erabiltzen dute 2,54 mm (0,1 hazbeteko) tartearekin.
• Seinalearen pin kokapena markaren arabera aldatzen da:
  • Futaba: Seinalea barneko pina da (2 pin)
  • Hitec eta Spektrum: Seinalea 1 edo 3 pin da ereduaren arabera
• Diseina ezazu zure PCBA argi eta garbi etiketatutako pinoutekin (S, +, –). Erabili 3 pin-eko goiburu bat (serbo luzapen kable estandarra bezala), edozein serbo zuzenean konektatu ahal izateko.

4. kontua— Barneko serbo PCBA (serboaren barruan) ez da trukagarria: serboen karkasaren barnean doan barne PCBA diseinatzen ari bazara (jatorrizko kontrol-taula ordezkatuz), hau marka zehatza da. Serbo ezberdinek desberdinak dituzte:

• Potenziometroaren erresistentzia-balioak (5kΩ vs 10kΩ)
• Motor-tamainak eta korronte-balioak
• Muntatze mekanikoko zuloen kokapenak
• Kasuen neurriak

PCBA barneko diseinurako, egin alderantzizko ingeniaritza jatorrizkoa edo lortu serbo eredu zehatz horren zehaztapen zehatzak. Kanpoko kontrolatzaileen PCBA diseinuetarako (serbo konektore estandarrei konektatzen den plaka), bateragarritasuna bikaina da RC marka nagusi guztietan.

Zure RC Servo PCBA probatzen

Ekoizpenerako diseinu bat onartu aurretik, egin bost proba hauek:

Laburpena: RC Servo PCBA fidagarri bat diseinatzea

RC serbo PCBA sendoa bost ingeniaritza erabakik definitzen dute:

1. Solteko kapazitate egokia(1000µF-tik 4700µF) potentzia-sarrera nagusian.
2. Potentzia-domeinu bereiziakMCU (LDO arautua) eta serboetarako (bateria zuzena edo korronte handiko erregulatzailea).
3. Izarren lurreratzeapotentzia eta seinalearen lurrerako itzulera bereiziekin.
4. Desakoplatzea kondentsadoreakServokonektore guztietan (100µF elektrolitikoa + 100nF zeramika).
5. PWM seinale egokitze egokiaserieko erresistentziekin eta traza laburrekin.

Serbo anitzeko diseinuetarako (8 kanal baino gehiago), erabili 4 geruzako PCB bat potentzia eta lurreko plano dedikatuekin. Barneko serbo PCBA diseinuetarako, gehitu motorren zarata kentzea (100nF motorraren terminaletan zehar) eta zinta isolatzailea kasu laburrak saihesteko. Praktika hauek jitterrik gabeko funtzionamendua eta epe luzerako fidagarritasuna eskaintzen dituzte RC nahiz robotika aplikazioetan.

Zergatik Unixplore Elektronika

• 20 urtesistema txertatuen eta PCB diseinuaren esperientzia - gida honetan deskribatutako huts-modu guztiak ikusi eta konpondu ditugu.
• Ekoizpenean frogatutako diseinuak— Gure diseinu-arauak eta proba-metodoak RC eta robotika produktu komertzialetan erabiltzen dira.
• Mutur-muturreko zerbitzua— Kontzeptutik eta eskematik hasi eta maketaziora, prototipoa eta bolumenaren fabrikaziora arte.
• Ingeniaritza gardena— zehaztapenak, arauak eta proba-irizpideak partekatzen ditugu, lortzen duzuna zehatz-mehatz jakin dezazun.
• Osagaien horniketa globala— BOM ​​optimizazioa eta kontratazioa kudeatzen ditugu zure kostuak kontrolpean mantentzeko.

Hasi

RC serbo kontroladore fidagarri bat eraikitzeko prest?Jarri harremanetan Unixplore Electronics-ekinrentzat:

• PCBA pertsonalizatuaren diseinua eta diseinua
• Prototipatzea eta proba funtzionalak
• Bolumenaren fabrikazioa kalitate kontrol osoarekin
• Diseinuaren berrikuspena eta hutsegiteen azterketa
