Fidagarritasun handiko diseinua PCBA prozesuan

PCBA prozesatzean (Zirkuitu inprimatutako taula batzarra), fidagarritasun handiko diseinua da produktuaren errendimendua eta bizitza bermatzeko gakoa. Batez ere aeroespaziala, ekipamendu medikoa eta automobilgintzako elektronika bezalako aplikazio zorrotzetan, fidagarritasun handiko diseinuak porrot tasak nabarmen murriztu ditzake eta produktuen egonkortasuna eta iraunkortasuna hobetu ditzake. Artikulu honetan PCBA prozesatzean fidagarritasun handiko diseinua lortzeko oinarrizko elementuak eta metodoak aztertuko dira.

I. Zirkuituaren diseinua optimizatu

1. Murriztu seinaleen interferentzia

Fidagarritasun handiko diseinuaren lehen urratsa zirkuituaren diseinua optimizatzea eta seinaleen interferentzia murriztea da.

Kableatu zentzuzkoa: erabili zentzuzko kable bidezko eskemak lerro luzeak ekiditeko eta kableatu gurutzatu seinaleen interferentziak murrizteko.

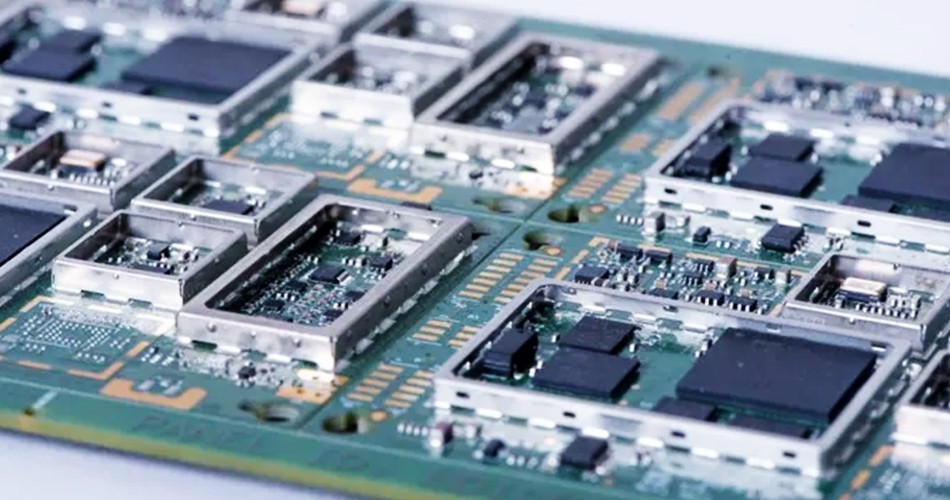

Neurriak ezkutatzen: erabili ezkutuko neurriak gako seinaleen lerroetan, esaterako, metalezko ezkutu geruzak gehitzea kanpoko interferentziak ekiditeko.

Lurreko diseinua: erabili lurreko diseinu ona seinaleen transmisio egonkorra ziurtatzeko eta zarata interferentziak murrizteko.

2. Aukeratu osagai egokiak

Osagai kalitate handikoak eta aplikagarriak aukeratzea ezinbestekoa da PCBAren fidagarritasuna bermatzeko.

Osagaien hautaketa: Erabili osagai elektronikoak fidagarritasun handiko, hala nola osagai eta marka ziurtatuak, osagaien porrotak eragindako sistemako arazoak ekiditeko.

Egokitzapen-zehaztapenak: ziurtatu osagaien lan-zehaztapenak zirkuituaren eskakizunak bat datozela gainkargaren ondorioz, gainkargak edo gainditzea dela eta.

Fidagarritasun proba: osagaien fidagarritasun probak egin, esaterako, tenperatura altuak eta hezetasun handiko probak, muturreko inguruneetan duten egonkortasuna bermatzeko.

II. Diseinuaren erredundantzia eta babesa

1. Diseinu erredundantea

Diseinu erredundantea estrategia garrantzitsua da sistemaren fidagarritasuna hobetzeko.

Zirkuitu erredundantea: Zirkuitu erredundanteak eta babes-sistemak diseinatu segurtasun-sistemak sistema nagusia huts egiten duenean lan egiten jarrai dezan.

Diseinu bikoitza: diseinu bikoitzeko funtzio funtzionaletan erabili sistemaren akats tolerantzia hobetzeko.

2. Overcurrent eta gehiegizko babesa

Babes neurri eraginkorrak korronte edo tentsio anormalek eragindako porrotak ekidin ditzakete.

Babes Zirkuitua: Gehitu gainbegiratzea eta gehiegizko zirrikitu zirkuituak, esaterako, fusibleak, telebistako diodoak eta abar, zirkuituaren diseinurako, osagai kaltegarriak ez diren anormal elektrikoak saihesteko.

Tentsio erregulatzailea: erabili tentsio erregulatzaile edo energia iragazkia zirkuitu-horniduraren egonkortasuna ziurtatzeko eta zirkuituan tentsioaren gorabeheren eragina saihesteko.

III. Kudeaketa termikoa ezartzea

1. Diseinu termikoa

Kudeaketa termikoaren diseinuak zirkuitu taulan tenperatura kontrolatzen laguntzen du eta gehiegi berotuz eragindako porrotak ekiditen ditu.

Bero-xahutzeko diseinua: beroaren xahutzeko irtenbide eraginkorrak diseinatu, hala nola bero-konketa, material eroale termikoak eta abar erabiltzea, beroa xahutzen laguntzeko eta hozteko.

Analisi termikoa: erabili azterketa termikoko tresnak zirkuitu-taularen banaketa termikoa simulatzeko, diseinu termikoa optimizatu eta tenperatura handiko inguruneetan egonkortasuna ziurtatzeko.

2. Ingurumeneko probak

Egin ingurumen-probak diseinu fasean, tenperatura altu eta baxuko inguruneetan fidagarritasuna egiaztatzeko.

Ingurumen simulazioa: tenperatura altua, hezetasun handia eta bibrazio probak egitea PCBAn, muturreko inguruneetan bere errendimendua ebaluatzeko.

Fidagarritasun probak: epe luzerako egonkortasun probak egitea, adibidez, zahartze probak azeleratuak, PCBAren bizitza eta fidagarritasuna benetako erabileran aurreikusteko.

IV. Ziurtatu fabrikazio prozesuaren kontrola

1. Kalitatearen kontrola

Kalitatearen kontrolaFabrikazio prozesuan gako lotura da PCBAren fidagarritasuna bermatzeko.

Prozesuen jarraipena: ekoizpen prozesuan funtsezko parametroen jarraipena, hala nola soldadura tenperatura, osagaien kokapenaren zehaztasuna eta abar, ekoizpen prozesuaren egonkortasuna ziurtatzeko.

Akatsa hautematea: ikuskapen ekipamendu automatizatuak erabili, hala nola AOI (ikuskapen optiko automatikoak) sistemak, produkzioan akatsak hautemateko eta produktuen kalitatea ziurtatzeko.

2. Prozesuen egiaztapena

Ekoizpen prozesua egiaztatu eta optimizatu, diseinu baldintzak eta fidagarritasun arauak betetzen dituela ziurtatzeko.

Prozesuen egiaztapena: egiaztatu eta probatu fabrikazio prozesua produkzioaren fidagarritasuna ez dela produkzio prozesuan eragin.

Prozesuen optimizazioa: Ekoizpen prozesua etengabe optimizatu, ekoizpen-eraginkortasuna eta produktuen kalitatea hobetu eta PCBAren fidagarritasun handia ziurtatu behar da benetako aplikazioetan.

V. Inplementatu sistemaren maila probatzea

1. Proba funtzionalak

Oso integralaProba funtzionalakproduktuaren entrega aurretik, benetako aplikazioetan fidagarritasuna bermatzeko.

Egiaztapen funtzionala: Egin egiaztapen funtzional integralak PCBAn bere funtzioak behar bezala funtziona dezan.

Ingurumen egokitzeko probak: ingurumen-egokitzapen probak egitea PCBAren errendimendua ingurumen baldintza desberdinetan ebaluatzeko.

2. Akatsaren analisia

Aurkitutako hutsen azterketa sakona, aurkitu arazoaren erroaren kausa eta hobekuntzak egin.

Akatsaren analisia: akatsak aztertzeko tresnak erabili, hala nola X izpien ikuskapena eta mikroskopio elektronikoak, erruaren kausa aztertzeko.

Hobekuntza neurriak: akatsen analisiaren emaitzen arabera, hartu produktuaren fidagarritasuna eta egonkortasuna hobetzeko hobekuntza neurriak.

Bukaera

-AnPCBA prozesatzea, fidagarritasun handiko diseinua lortzea da produktuaren errendimendua eta egonkortasuna bermatzeko gakoa. Zirkuituaren diseinua optimizatuz, erredundantzia eta babesa diseinatuz, kudeaketa termikoa ezartzea, fabrikazio prozesuen kontrola eta sistemaren probak ziurtatuz, enpresek PCBAren fidagarritasuna hobetu dezakete. Fidagarritasun handiko PCBAk ezin du aplikazio desberdinetan erabil ditzakeenez, produktuen merkatuaren lehiakortasuna hobetzen du. Teknologiaren etengabeko garapenarekin, fidagarritasun handiko diseinuak gero eta garrantzi handiagoa du PCBA prozesatzean.
