Detektatzeko teknologia aurreratua PCBA prozesatzean

PCBA prozesatzean (Zirkuitu inprimatutako taula batzarra), hautemateko teknologia funtsezkoa da produktuen kalitatea eta errendimendua bermatzeko. Teknologiaren etengabeko aurrerapenarekin, gero eta aurreratuagoak diren detekzio teknologiak aplikatzen ari dira PCBA prozesatzeko prozesuan hautemateko zehaztasuna, eraginkortasuna eta fidagarritasuna hobetzeko. Artikulu honek detekzio teknologia aurreratu arruntak eta aplikazioak arakatuko ditu PCBA prozesatzean.

I. Ikuskapen optiko automatikoa (AOI)

1. AOI teknologiaren ikuspegi orokorra

Ikuskapen optiko automatikoa (AOI) ikusmen sistema bat erabiltzen duen teknologia da, zirkuitu-taulak automatikoki hautemateko eta PCBA prozesatzean oso erabilia da.

Lan printzipioa: AOI sistemak zirkuituaren taula bereizmen handiko kamera bidez aztertzen du, irudia harrapatzen du eta aurrez ezarritako estandarrarekin konparatzen du akatsak eta puntu txarrak identifikatzeko.

Detekzioaren edukia: AOIek arazoak antzeman ditzake, hala nola, solderreko kalitatea, osagai kokapena, osagaiak falta eta zirkuitu laburrak.

2. AOIren abantailak

AOI teknologia azkarra, zehatza eta harremana da, eta horrek detekzioaren eraginkortasuna nabarmen hobetu dezake.

Ekoizpenaren eraginkortasuna hobetu: detekzio automatizatuak eskuzko detekzioaren denbora murrizten du eta produkzioaren eraginkortasuna hobetzen du.

Zehaztasun handia: bereizmen handiko irudiak eta algoritmo adimendunak akats txikiak identifikatu eta hautemateko tasa faltsuak murriztu ditzakete.

II. X izpien hautematea (X izpiak)

1. X izpien teknologiaren ikuspegi orokorra

X izpien hautematea (X izpiak) zirkuitu taularen barne egituraren bidez X izpiak erabiltzen dituen detekzio teknologia da, hau da, PCBA hautemateko zeregin konplexuak egiteko egokia da.

Lan printzipioa: X izpiek zirkuitu-taulan barneko egituraren irudia osatzeko, eta soldadura eta zirkuitu eskasak bezalako akatsak hautematen dira irudia aztertuz.

Aplikazio-barrutia: X izpien detekzioa bereziki egokia da BGA (Ball Grid Array) eta CSP (Chip eskala paketea) bezalako gainazaleko osagaiak hautemateko.

2. X izpien detekzioaren abantailak

X izpiak hautemateko teknologiak barne ikuskapen sakonak eta zehatzak eman ditzake eta ezkutuko akatsak hautemateko egokia da.

Ezkutuko akatsak agerian uztea: barneko akats ikusezinak antzeman ditzake, hala nola, hotz solideko juntura eta eztainuaren aleak, produktuaren fidagarritasun orokorra ziurtatzeko.

Destructive probak: zirkuitu-taulen proba ez suntsitzaileak ez du produktuaren osotasunean eragiten.

III. Irudi termiko infragorria hautematea

1. Infragorriko irudien teknologia infragorriaren ikuspegi orokorra

Infragorriko irudien detekzio infragorriak kamera infragorriak erabiltzen ditu zirkuitu taularen tenperatura banatzeko irudia berotzeko edo porrot termikoko arazo posibleak hautemateko.

Lan printzipioa: Kamera infragorriak zirkuituaren gainazalean erradiazio infragorriak harrapatzen ditu, tenperatura irudi bihurtzen du eta anomaliak identifikatzen ditu irudi termikoa aztertuz.

Aplikazioaren esparrua: anomalia termikoak detektatzeko egokia, arloak berotzeko eta energia kudeatzeko arazoak zirkuituetan.

2. Irudi termikoen detekzio infragorrien abantailak

Infragorriko irudien teknologia infragorriak zirkuitu taularen tenperatura aldaketak kontrolatu ditzake denbora errealean eta akatsen diagnostikoari buruzko informazioa eman dezake.

Denbora errealeko detekzioa: zirkuituaren tenperatura denbora errealean kontrolatu dezake eta denboran berotzeko arazo potentzialak antzeman ditzake.

Kontaktua ez detekzioa: kontaktu ez den detekzioa erabiltzen du zirkuituarekin interferentzia fisikoa ekiditeko.

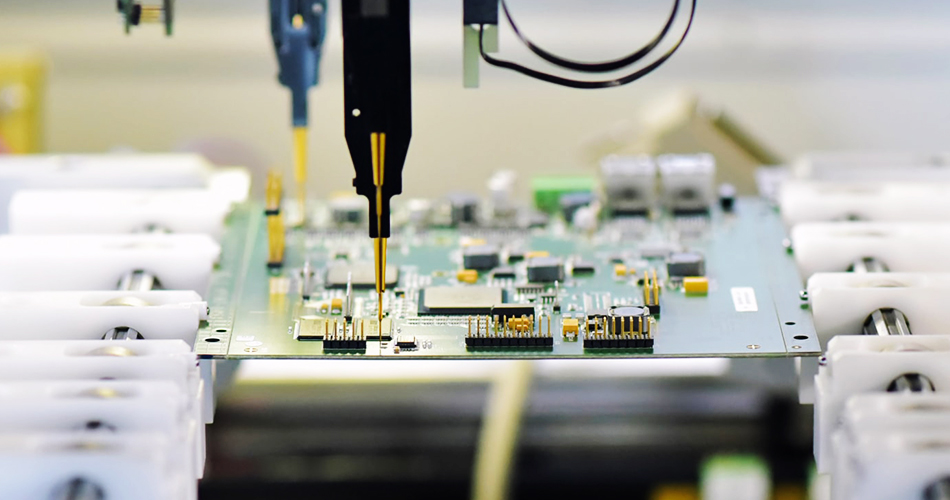

IV. Proba elektrikoak (IKT)

1. IKT teknologiaren ikuspegi orokorra

Proba elektrikoak (zirkuituan probak, IKT) zirkuitu batzordeen funtzionaltasuna eta konektibitatea hautemateko proba teknologia da. Zirkuitu taula seinale elektrikoen bidez probatzen da.

Lan printzipioa: IKTak zirkuitu-taulako probetara konektatzeko probak erabiltzen ditu, seinale elektrikoak aplikatzen ditu eta zirkuituaren errendimendu elektrikoa eta konektibitatea egiaztatzeko erantzuna neurtzen du.

Detekzioaren edukia: zirkuitu laburra, zirkuitu irekia, zirkuituaren balioa desoreka eta soldaduraren arazoak antzeman daitezke.

2. IKTen abantailak

IKT teknologiak errendimendu elektrikoko proba integralak egin ditzake produkzio prozesuan zehar, zirkuituaren taularen funtzionaltasuna eta fidagarritasuna bermatzeko.

Proba integrala: zirkuituaren parametro elektriko desberdinak probatu produktuaren funtzionaltasuna bermatzeko.

Eraginkortasun altua: Proba prozesu automatizatuak proba-eraginkortasuna hobetzen du eta eskuzko esku-hartzea murrizten du.

V. Proba funtzionala

1. Proba funtzionalaren ikuspegi orokorra

Proba funtzionalaBenetako lan baldintzetan PCBAren proba da, bere funtzioak diseinu baldintzak betetzen dituela ziurtatzeko.

Lan printzipioa: Jarri PCBaia lan-ingurune simulatu batean eta egiaztatu bere funtzioak eta errendimendua aurrez zehaztutako proba programa exekutuz.

Aplikazioaren esparrua: aplikagarria PCBaren benetako lan egoera eta funtzioak probatzeko eta bere errendimendua benetako aplikazioetan ebaluatzea.

2. Proba funtzionalaren abantailak

Proba funtzionalak benetako lan baldintzak simulatu ditzake eta benetako erabilerarako ingurunetik gertuen dauden proben emaitzak eman ditzake.

Benetako Ingurumeneko Proba: Proba benetako lan baldintzetan PCBAren errendimendua benetako erabileran ziurtatzeko.

Arazoen aurkikuntza: arazo funtzionalak ezagutu ditzake eta produktuaren fidagarritasuna eta egonkortasuna ziurtatu ditzake.

Bukaera

-AnPCBA prozesatzea, detekzio teknologia aurreratua erabiltzea baliabide garrantzitsua da produktuen kalitatea eta errendimendua bermatzeko. Ikuskapen optiko automatikoa (AOI), X izpien ikuskapena, infragorri irudien ikuskapen infragorria, proba elektrikoak (IKT) eta proba funtzionalak, enpresek detekzioaren zehaztasuna, eraginkortasuna eta fidagarritasuna hobetu ditzakete. Etorkizunean, teknologiaren etengabeko aurrerapenarekin, detekzio teknologia horiek garatzen jarraituko dute eta PCBAren prozesamenduaren kalitate eta ekoizpen eraginkortasuna hobetzen jarraituko dute.
