Automobile PCBA: Ingeniaritza Sistematikoa Fidagarritasunaren Zutabeetatik Zero Akatsen Fabrikaziora

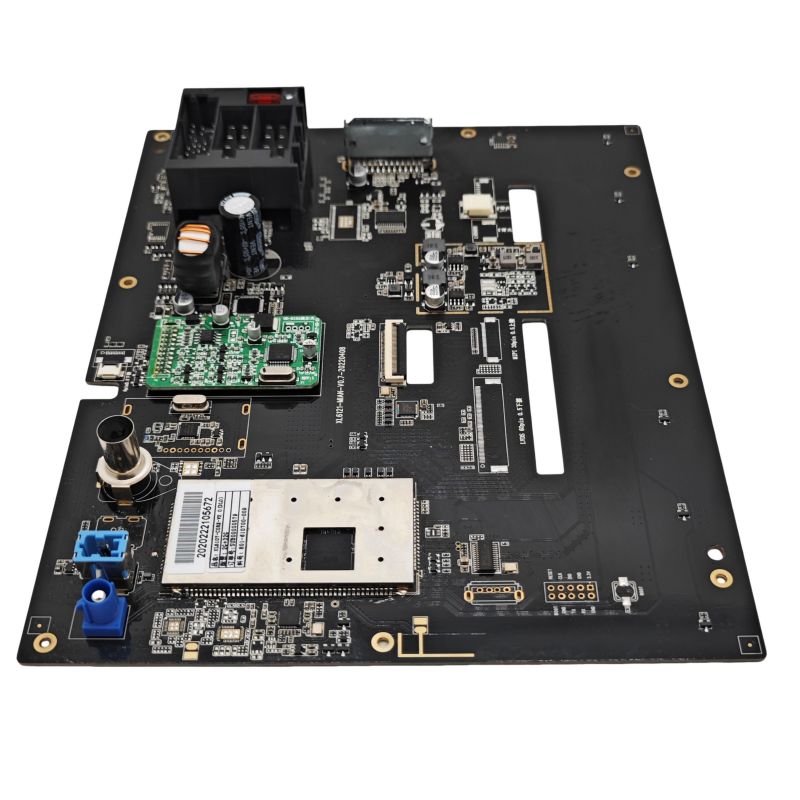

Automobil modernoa "produktu mekaniko" batetik "terminal adimendun mugikor" batera eraldaketa sakona jasaten ari da. Bilakaera honetan, Zirkuitu Inprimatuko Plaka Muntaia (PCBA) —Kontrol Elektronikoen Unitate Elektronikoen (ECU) euskarri fisikoa eta interkonexio elektrikoaren nukleo gisa— ibilgailuen errendimenduaren, segurtasunaren eta mugen funtzionalaren baldintzatzaile kritikoa bihurtu da. Kontsumo elektronika ez bezala,Automobilaren PCBATenperatura altuak, ziklo termiko larriak, bibrazio biziak, hezetasuna eta interferentzia elektromagnetikoak ezaugarri dituen muturreko ingurune batean funtzionatzen du. Horren diseinuak eta fabrikazioak sistema zientifiko zorrotza osatzen dute, osagaien hautaketa, prozesuen kontrola eta bizitza-ziklo osoko kalitatearen trazabilitatea barne hartzen dituena.

I. Goi-mailako estandar zorrotzak: AEC-Q eta IATF 16949-ek eraikitako kalitatezko lubanarroa

Automobilgintzako PCBAren fidagarritasuna ez da fase bakarreko indartzetik sortzen, derrigorrezko estandarizazio goitik beherako sistema batean oinarritzen da. Horien artean, AEC-Q seriea eta IATF 16949 kalitatea kudeatzeko sistemak dira bi oinarriak.

Automotive Electronics Council-ek ezarritako AEC-Q arauek osagaien ziurtapenaren zehaztapenak eskaintzen dituzte osagai mota desberdinetarako proba-atalase zorrotzekin. Esate baterako, AEC-Q100 zirkuitu integratuetan (IC) zentratzen da, eta probak gainditzea eskatzen die, hala nola, tenperaturaren zikloa, elektromigrazioa eta hutsegiteen analisia. AEC-Q200 osagai pasiboak (kondentsadoreak, erresistentziak, etab.) helburu ditu, shock termiko, hezetasun eta bibrazio probak jasanez, haien errendimendua egonkor mantentzen dela ziurtatzeko -40 °C eta +125 °C arteko tenperatura-tarte zabal batean (eta haratago). AEC-Q ziurtagiria gainditu ez duen edozein osagaik oztopo handiak ditu automobilgintzako hornikuntza-kate nagusietan sartzeko.

Fabrikazio sistemaren mailan, IATF 16949:2016 ISO/TS 16949 ordezkatu du automobilgintzaren kalitatea kudeatzeko estandar bakar gisa. Bere oinarrizko mandatua oinarrizko bost tresna (APQP, PPAP, FMEA, MSA, SPC) derrigorrezko ezarpena da, begizta itxiko kalitate-arkitektura bat ezartzeko. Zehazki:

• APQP (Advanced Product Quality Planning) diseinu-fasean DFM (Design for Manufacturability) berrikusketak behar ditu balizko akatsak modu proaktiboan saihesteko, hala nola 0201 osagai txikien "tombstoneing" edo BGA (Ball Grid Array) pad-akatsen diseinu-akatsak.

• PPAPek (Produkzio Pieza Onartzeko Prozesua) agintzen du Kalitatetik Kalitaterako (CTQ) ezaugarrietarako Prozesuen Gaitasun Indizeak ≥ 1,67 izan behar duela, hau da, prozesuaren gaitasunak industria estandar orokorrak asko gainditu behar ditu.

• FMEA (Failure Mode and Effects Analysis) sistematikoki ebaluatzen du SMT (Surface Mount Technology) lineetan izan daitezkeen hutsegite moduen Arrisku Lehentasun Zenbakia (RPN) (adibidez, soldadura-pasta nahikoa edo BGA hutsuneak) eta RPN handiko elementuetarako derrigorrezko zuzenketa-ekintzak ezartzen ditu.

Diseinuaren eta prozesuaren berme bikoitza: erronka termiko, mekaniko eta kimikoei aurre egitea

Automobilgintzako PCBAk aurre egiten dion erronka fisikoak hiru arlotan oinarritzen dira: kudeaketa termikoa, estres mekanikoa eta ingurumenaren korrosioa. Horrek lankidetza-berrikuntza eskatzen du diseinu zein fabrikazio prozesuetan.

1. Kudeaketa Termikoa eta Materialen Hautaketa Motor-konpartimentuetatik edo bateria-paketeetatik gertu dauden PCBAek tenperatura altuak jasan behar dituzte. Porrot termikoak arintzeko, diseinatzaileek Tg altuko (beira-trantsizio tenperatura ≥ 170 °C) FR-4 materialak edo poliimida duten substratuak lehenesten dituzte, PCB beroaren eraginpean biguntzea eta deformatzea eragotziz. Potentzia handiko osagaietarako, Metal Core PCBak (MCPCB) edo bero-hustugailuekin konbinatutako bide termikoak sartzen dira, beroa xahutzeko bideak optimizatzeko. Gainera, PECVD (Plasma-Enhanced Chemical Vapor Deposition) estaldura plasmatikoek, termikoki gardenak izanik, maila molekularreko babesa eskaintzen dute beroa xahutzea eragotzi gabe, eta bereziki egokiak dira potentzia handiko dentsitateko aplikazio trinkoetarako, adibidez, domeinu-kontrolagailuetarako.

2. Bibrazio mekanikoen babesa eta konexioaren indartzea Bibrazioa soldadura-junturaren neke-porrotaren kausa nagusia da. Diseinu-jarraibideek DFM printzipioak jarraitzen dituzte: saihestu osagai astun handiak tentsio-kontzentrazio guneetan jartzea eta SMT lehentasuna eman zuloen osagaien gainetik soldadura-junturaren tentsioa murrizteko. Bibrazioak jasan ditzaketen BGA paketeetan, Underfill prozesua (txiparen azpian dagoen hutsunea itsasgarriz betetzea estresa banatzeko) ezartzen da. Horrek eraginaren fidagarritasuna hobetu dezake hainbat magnitude ordenatan. Gainera, presio-egokitze estandarrek, esaterako, IPC-9797A bibrazio-inguruneetan konektoreen fidagarritasunari buruzko zehaztapenak eskaintzen dituzte.

3. Estaldura konformatua eta korrosioaren babesa Hezetasunak, gatz-ihintzak eta kutsatzaile kimikoek epe luzerako korrosio-mehatxuak eragiten dituzte PCBArentzat. Estaldura konformea ​​selektiboa aplikatzea ohiko praktika da. Dena den, sentsore edo maiztasun handiko seinaleen esteketarako, estaldura tradizionalek seinalearen osotasunean eragina izan dezakete edo erresistentzia termikoa gehi dezakete. Kasu horietan, nanoteknologian oinarritutako maila molekularreko estaldurak (adibidez, P2i-ren plasma-estaldurak) irtenbide bikaina eskaintzen dute, kondentsazioaren aurkako babesa eskaintzen dute inpedantzia-ezaugarriak aldatu gabe. Dentsitate handiko BGA eskualdeetarako, AXI (X izpien Ikuskapen Automatizatua) soldadura-hustura-tasak kontrolatzeko (normalean beharrezkoa da %25ekoa izan behar da) hutsuneak korrosioaren edo pitzaduraren hedapenaren jatorri bihur ez daitezen.

Zero Akatsen Fabrikazioa: Begizta Itxiko 3D SPIra MESrako Trazabilitatea osoa

Automobilgintzako PCBA fabrikazioaren helburu nagusia "Zero Akatsa" hurbiltzea da. Helburu hori oso automatizatutako ikuskapenaren eta denbora errealeko prozesuen kontrolaren bidez lortzen da.

SMT fase kritikoan (soldadura-pasta inprimatzea) estatistikek erakusten dute akatsen %60-%70 inprimatzeko desbideratzeetatik sortzen dela. Horri aurre egiteko, produkzio-lerro nagusiek 3D SPI (Three-Dimensional Solder Paste Inspection) inprimagailuarekin lotutako begizta itxiko feedback-sistemarekin batera hartzen dute. SPI-k soldadura-pasten bolumenean edo altueran joera desbideraketa bat hautematen duenean, sistemak automatikoki doitzen du arrailaren presioa edo txantiloia askatzeko abiadura eskuz esku hartu gabe. Mekanismo honek parametro kritikoen Cpk mantentzen du egonkor 1.67tik gora. Hurrengo faseetan:

• AOI (Automated Optical Inspection) ikusmen-akatsak harrapatzen ditu, hala nola osagaien aldaketak eta zubiak.

• ICT (Zirkuitu barneko probak) zunda-kontaktuak erabiltzen ditu akats elektrikoak azkar ikusteko, adibidez, laburrak eta erresistentzia-tolerantziak.

• FCT (Functional Circuit Testing) mundu errealeko funtzionamendu-baldintzak simulatzen ditu (adibidez, 12 V/24 V-ko potentziaren gorabeherak) PCBAren osotasun funtzionala egiaztatzeko.

Funtsezkoa, mututeko trazabilitatea ez da negoziagarria. IATF 16949-k agindu bezala, Fabrikazio Exekuzio Sistemak (MES) osagai bakoitzaren lote-zenbakia, kokapen-parametroak, errefluxu-tenperatura-profilak eta X izpien irudiak PCBAren azken laser bidez grabatutako UID bakarrarekin lotzen ditu. Eremuaren hutsegite bat gertatuz gero, ekoizpen-historia osoa 60 segundotan berreskura daiteke, edukitze zehatza eta arrazoien analisia ahalbidetuz. Trazabilitate-gaitasun hori gero eta ezinbestekoa da "Konponketa-eskubidea" araudiari eusteko.

Aplikazioen estratifikazioa eta sistemaren integrazioa

Automobilgintzako PCBA aplikazioek hainbat domeinu hartzen dituzte, gorputzaren kontroletik eta powertrainetik hasi eta cockpit adimentsuetaraino eta gidatzeko autonomoraino. Eszenatoki bakoitzak lehentasun desberdinak ezartzen ditu:

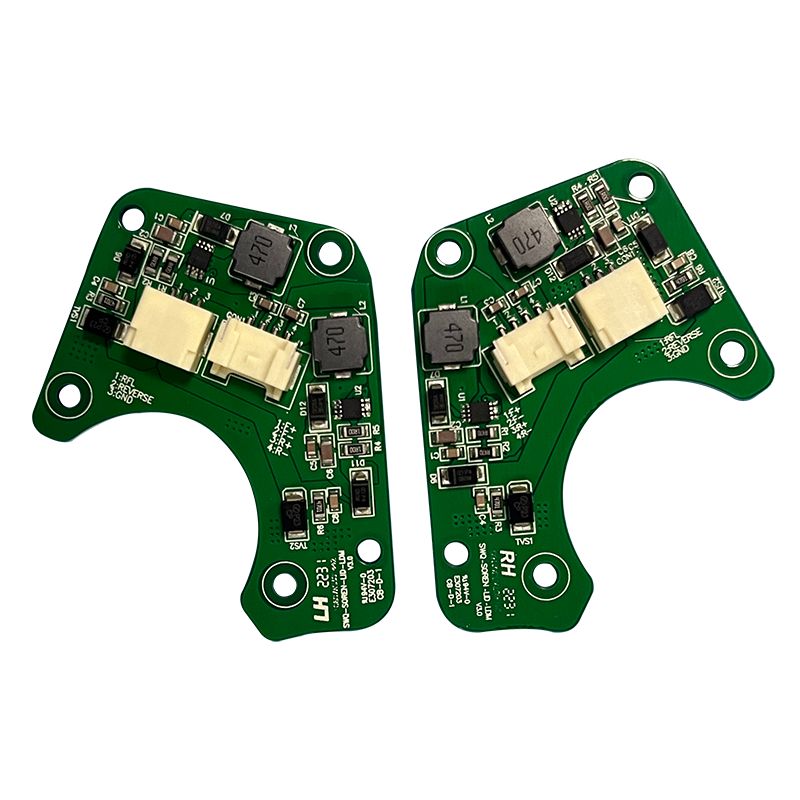

• Body Domain (BCM, Body Control Module): I/O kontrola eta potentzia-kontsumo txikia azpimarratzen ditu, kostuen sentsibilitateak babes neurri orekatuak behar dituelako.

• Powertrain eta segurtasun-eremuak (ABS/ESP, blokeoaren aurkako balazta-sistema/egonkortasun elektronikoko programa): erantzun-abiadura oso altua eta muturreko ingurunearekiko tolerantzia eskatzen du, AEC-Q100 IC maila handikoak eta erredundantzia-diseinu sendotua behar dutenak.

• Infotainment domeinua: abiadura handiko seinalearen transmisioa (adibidez, HDMI, LVDS) eta bateragarritasun elektromagnetikoa (EMC) lehenesten ditu, sarritan HDI (High-Density Interconnect) edo rigid-flex teknologiak erabiliz seinalearen osotasuna optimizatzeko.

Automobilaren PCBAbere funtsean, determinismoaren zientzia bat da. Estandar zorrotzak ezartzen ditu AEC-Q eta IATF 16949 bidez gene fidagarriak iturrian iragazteko; ingurune gogorren aurkako erresilientzia ematen dio hardwareari beroari, bibrazioak eta korrosioari zuzendutako diseinu eta prozesu espezializatuen bidez; eta ia zero akats-prozesuaren koherentzia blokeatzen du masa-ekoizpenean begizta itxiko SPC, AOI/X izpien ikuskapenaren eta MES trazabilitatearen bidez. Automobilgintzako E/E (elektronika/elektronikoa) arkitekturak konputazio-plataforma zentraletara eboluzionatzen ari diren heinean, PCBAk konputazio-dentsitate handiagoak izan behar ditu, baita erredundantzia eta hutsegiteen aurreikuspena ere lortu behar du segurtasun funtzionalaren esparruan (ISO 26262). Arlo honetako berrikuntza teknologikoak automobilgintzaren industria horizonte seguruago, adimentsuago eta fidagarriagoetara bultzatzen jarraitzen du.
