Lurreratze hutsuneak eta torloju-hondakinak saihestea: fidagarritasun handiko motor-kontroleko PCBAentzako diseinu-jarraibideak

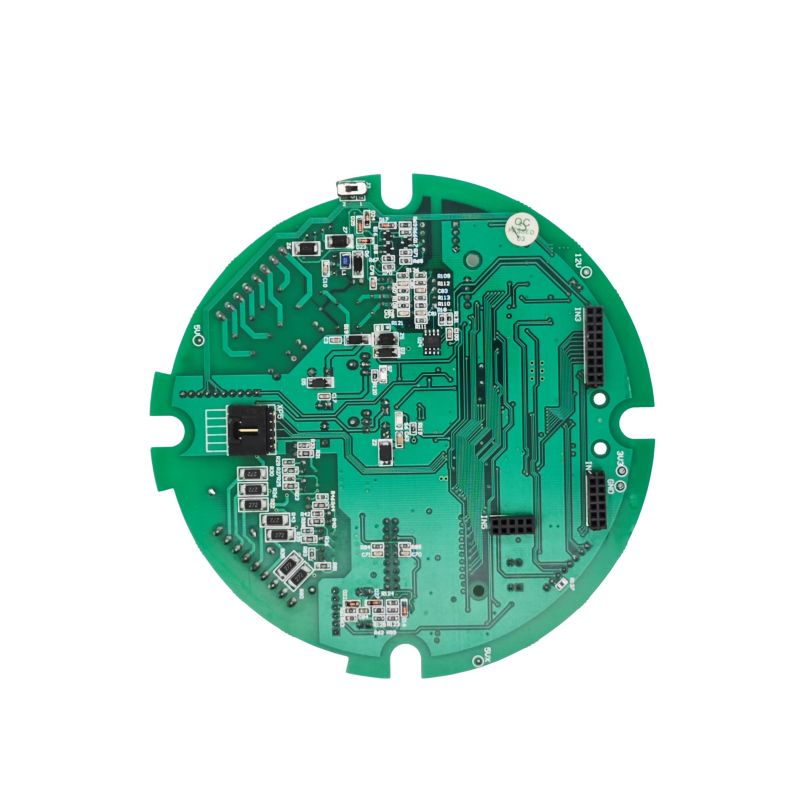

Motor Kontroleko PCBA (Printed Circuit Board Assembly) automatizazio industrialean, robotikan, energia berriko ibilgailuetan eta etxetresna elektriko adimendunetan mugimenduaren zehaztasun-kontrolaren funtsezko eragilea da. Gida praktiko honek arkitektura hautaketaren, PCB diseinuaren, muntaketaren eta egiaztapenaren funtsezko ikuspegiak finkatzen ditu, ingeniariei eta produktuen kudeatzaileei hutsune arruntak saihesten eta prototipotik bolumen handiko fabrikaziorako trantsizio leuna bermatzen laguntzen die.

1. Diseinu Fasea: Arkitektura eta Osagaien Hautaketa

1.1 Soluzio pertsonalizatuak eta estandarrak

Proiektua hastean, ebaluatu PCBA pertsonalizatua edo erabilgarri dagoen modulu estandar bat hartu behar duzun. PCBA pertsonalizatuak NRE (Ingeniaritza Ez Errepikatua) kostu handiagoak eragiten dituen arren, motor mota zehatzetarako optimizazioa ahalbidetzen du (adibidez, BLDC, stepper edo serboa) eta errendimendu helburu zehatzak (adibidez, abiadura/momentuaren zehaztasuna % ± 0,5 barruan). Soluzio pertsonalizatuek sistema integratzeko eraginkortasun handiagoa ere eskaintzen dute (askotan % 95 gainditzen dute) eta epe luzerako fidagarritasuna funtzionamendu baldintza gogorretan.

1.2 Nukleoen chipset eta topologia hautatzea

• Prozesadorea: 32 biteko MCU bat motorra kontrolatzeko periferiko dedikatuekin (adibidez, ARM Cortex-M4 nukleoa) gomendatzen da konputazio intentsiboko algoritmoak denbora errealeko erantzunarekin (FOC) bezalako konputazio intentsiboak kudeatzeko.

• Gidaria eta potentzia fasea:

• Integrazio handiko diseinuetarako, aukeratu guztiz integratuta dauden BLDC kontrolatzaileak (adibidez, TI MCF831xC seriea) ate kontrolatzaileak eta potentzia FETak konbinatzen dituztenak. Honek kanpoko zirkuituak sinplifikatzen ditu, baina arretaz desakoplatzea eskatzen du: gutxienez bost kondentsadore kritiko jarri behar dira (VM-PGND, CPH-CPL, etab.) datu-orrian funtzionamendu egonkorra bermatzeko.

• Potentzia handiko aplikazioetarako (adibidez, > 50A), ate kontrolatzaile dedikatudun MOSFET/IGBT diskretuak hobesten dira. Kontuan hartu banda zabaleko gailuak (SiC edo GaN) kommutazio-maiztasun handiagoak eta galerak murrizteko.

2. PCB diseinua: zarata kentzearen eta kudeaketa termikoaren artea

Motor-kontrol-taula berez seinale mistoa eta potentzia intentsiboa duen multzoa da. Diseinu txarra da EMC akatsen eta eremuen itzulketen arrazoi nagusia.

2.1 Zirkuituaren zatiketa eta lurrerako estrategia (kritikoa)

Urrezko araua: fisikoki isolatu energia-lurra seinale-lurretik.

• Zonifikazioa: zatitu PCB hiru eskualde ezberdinetan:

• Zona zaratatsua: potentzia-inbertsorea, erreleak eta ate-gidatze-begiztak.

• Zona digitala: MCU, komunikazio interfazeak (CAN, UART, SPI).

• Zona analogikoa: Korronte/tentsioaren sentsazioa, kodetzaile/ebazle-sarrerak. Mantendu maiztasun handiko PWM arrastoak feedback analogiko sentikorretatik urrun.

• Lurreratze ezarpena:

• Hartu puntu bakarreko lurretik edo banatutako lur-plano ikuspegia.

• Konektatu lur digitalak eta analogikoak ADC erreferentzia-pinaren ondoan dagoen puntu bakarrean.

• Isolatu potentzia-lurra (zaratatsua) eta konektatu sistemaren izar-lurraren puntura inpedantzia baxuko bide baten bidez, korronte iragankor handiek kontrol-seinaleak ustel ez ditzaten.

• Pilatzeko gomendioa: 4 geruzako taula aproposa da aurrekontuak baimentzen duenean. Erabili osagai nagusiaren alboaren ondoan dauden lurreko geruzak indukzio baxuko itzulerako bideak eta berezko blindajea eskaintzeko. 2 geruzako diseinuetarako, erabili lur-uholde handiak eta mantendu potentzia-arrastoak ahalik eta laburren eta zabalen.

2.2 Potentzia-begiztak eta xahutze termikoa

• Traza-zabalera eta begizta-eremua: DC bus eta irteera trifasikoko trazek laburrak eta zabalak izan behar dute di/dt handia jasateko. Gate-drive seinale-bikoteek paraleloan eta dagozkion MOSFET iturri-terminaletatik hurbil egon behar dute parasito-induktantzia minimizatzeko.

• Kudeaketa termikoa: Erabili bide termikoak energia-gailuetatik beroa modu eraginkorrean eramateko kobrezko barruko hegazkinetara edo beheko geruzaren dissipazioko kostunetara. Aplikatu soldadura-maskararen irekidurak (kobrea agerian) korronte handiko bideetan, dissipador osagarria eranskina gaitzeko.

3. Muntaia eta fabrikazioa: xehetasunak ahaztuak baina kritikoak

3.1 Hornikuntza-katearen erresilientzia BOM plangintzan

BOM (Materialen Faktura) amaitu baino lehen, egin hornidura-arriskuen ebaluazioa berunaldi luzeko elementuetarako, hala nola MCUak eta komunikazio-transzesoreak. Ahal den neurrian, erreserbatu pinekin bateragarriak diren ordezko aztarnak diseinuan, iturri bakarreko hornitzaileen etenek eragindako ekoizpen-etenaldiak ekiditeko.

3.2 Torlojuak finkatzeko garbitasuna (Maiz, baina ez ikusiarena den hutsegite modua)

Motor-kontrolagailuaren PCBA muntatzean, torlojuek garraiatzen dituzten metal-hondakinak ezkutuko hiltzaileak dira, zirkuitu laburrak eta isolamenduaren degradazioa eragiten dutenak.

• Arriskua: torloju-elikagailu dardaragarrietako metal-partikulak dentsitate handiko IC pinetara edo aldameneko arrastoen artean eror daitezke, piztean etengabeko hutsegiteak edo berehalako zirkuitu laburrak eraginez.

• Kontraneurriak:

• Ordeztu ontzi bibraziozko elikadura tradizionalak urrats motako elikadurarekin marruskadurak eragindako partikulen sorrera minimizatzeko.

• Sartu hutsean hautsa kentzeko estazioa lokatzeko urratsa baino lehen.

• Erabili bihurkin elektriko adimendunak denbora errealeko momentua eta angelua kontrolatuz, pare txikia (flotantea) edo haria kentzea saihesteko.

4. Probak eta baliozkotzea: "Biratzen al du?"

1. Proba funtzionala (FCT): kargatutako baldintzetan, egiaztatu gainkorrontearen eta tenperatura gehiegizko babesaren erantzun-denbora; adibidez, gidariaren itzaltzea <10µs-en barruan abiarazten dela ziurtatu. Era berean, baliozkotu potentziaren murrizketaren logika dinamikoa tentsio-jauzietan.

2. Bateragarritasun Elektromagnetikoa (EMC) Aurre-betetzea: Erradiatutako eta eroandako emisioak (CE/RE) ohiko minak dira. Hutsegiteak gertatzen badira, lehenik eta behin egiaztatu behar bezala baloratuta dagoen TVS diodoa eta modu komuneko txoke bat potentzia sarreran jartzen ote den, eta optimizatu PWM kommutazio-abiadura ateko erresistentziak egokituz.

3. Epe luzeko fidagarritasuna: egin ziklo termikoa eta etengabeko exekuzio-probak soldadura-junturaren osotasuna eta osagaien murrizketa giro-tenperatura maximoetan egiaztatzeko.

Fidagarri bat diseinatzeaMotor Kontroleko PCBAFuntsean, errendimendu elektrikoaren, termodinamikaren eta bateragarritasun elektromagnetikoen arteko trukaketa triangeluarra da. Erabaki bakoitzak —zirkuitu argien zatiketa eta lurre diziplinatuetatik hasi eta muntaia garbitasunaren kontrol zorrotzera arte— produktuaren epe luzerako egonkortasuna zehazten du ingurune industrial zailetan. Gida honetan azaltzen diren estrategiak ezarriz, hutsegite-tasak nabarmen murriztu ditzakezu, garapen-zikloak laburtu eta zure motorraren kontrol-sistemaren sendotasun orokorra hobetu.
