Erantzun laburra: zure aplikazioaren araberakoa da

20 urteko esperientziarekin potentzia elektronikan eta akatsen analisian unitate industrialetan, EV kontrolagailuetan eta serbo sistemetan, soldadura-erabakiek motorren kontrolaren fidagarritasuna nola hartzen duten edo hausten duten dokumentatu dut. Gida honek ingeniaritza-datuak, konparazio-taulak eta eremuan probatutako gomendioak eskaintzen ditu.

Berunik gabeko soldadura derrigorrezkoa da motor-kontroleko produktu komertzialetan merkatu arautuetara bidaltzeko (EB, Txina, Korea). Hala ere, salbuespenak daude automozio-kapoiaren azpiko aplikazioetarako, aeroespazialetarako eta zenbait unitate industrialetarako, non fidagarritasunak arauzko eskakizunak gainditzen dituen.

Desberdintasun teknikoak: berunezko soldadura eta berunik gabeko soldadura

Materialen propietateak ulertzeak erabaki hau zergatik garrantzitsua den motor-kontroleko PCBAetarako.

Aleazio-konposizioa eta fusio-puntuak

Fidagarritasun mekanikoaren konparaketa

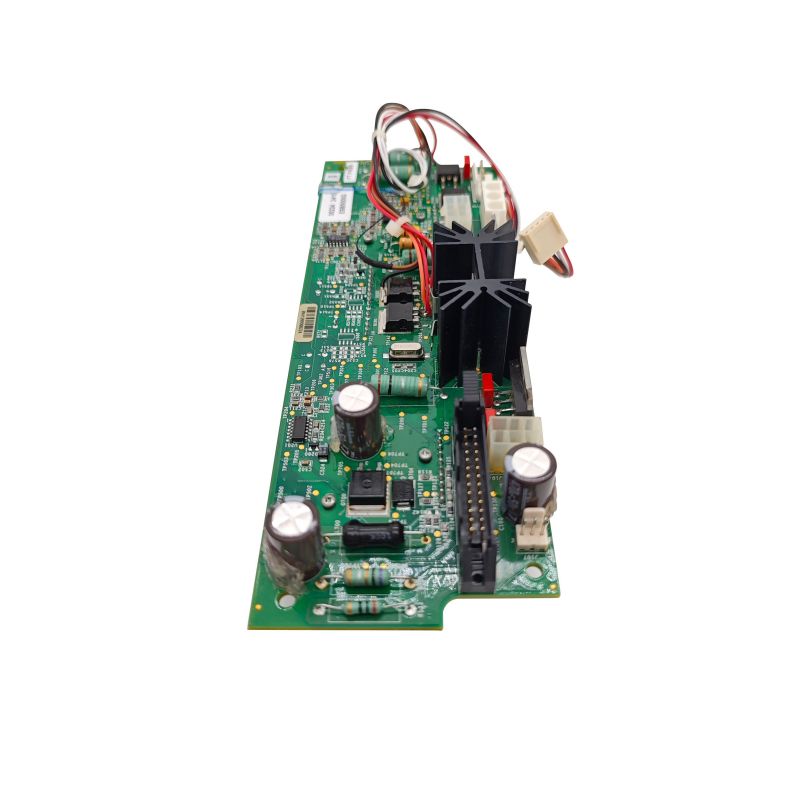

Zergatik Motor Kontroleko PCBAek soldadura-erronka bereziei aurre egiten diete

Motor kontrolatzeko muntaiek PCB gehienek ez dutela inoiz aurkitzen azpimarratzen dute. Hiru faktore hauek soldadura aukeraketa kritikoa egiten dute.

1. Bibrazio handiko inguruneak

Ponpetan, konpresoreetan edo EVetan zuzenean muntatutako motor-kontrolagailuek etengabeko kitzikapen mekanikoa izaten dute. Dokumentatutako ikerketa batek PCBA berdinak alderatu zituen berunezko eta berun gabeko soldadurarekin:

- Berundun muntaia:6g-ko ausazko bibrazioko 40 orduren ondoren lehen hutsegiteak (osagaien hankaren haustura)

- Berunik gabeko muntaia:Huts-modu bera 4 ordu bibrazio berdinaren ondoren

Kausa? Berunik gabeko soldadurak harikortasuna murriztu du. Artikulazioa ezin denean tolestu, bibrazio-esfortzua osagaien berunean kontzentratzen da, haustura goiztiarra eraginez.

2. Muturreko txirrindularitza termikoa

Motoreak beroa sortzen du. Orduan motorrak gelditzen dira. Gero berriro hasten dira. Industria-eragiketa tipiko batek -40 °C-tik +125 °C-ra milaka aldiz egiten du zikloa.

Berunezko soldaduraosagaien eta PCBren arteko CTE (hedapen termikoaren koefizientea) desegokitasunak hartzen ditu harikortasunaren bidez.

Berunik gabeko soldaduraKonposatu intermetaliko (IMC) lodiagoak eta hauskoragoak sortzen ditu elkarrekintza-interfasean. IMC gehiegizko hazkundeak interfazea ahultzen du eta pitzaduraren hasiera bizkortzen du.

3. Korronte altuak eta Joule Berokuntza

Motor kontrolatzeko PCBAek 5Atik 200A+ arteko korronte etengabeak eramaten dituzte. Soldadura-juntura bakoitzak I²R galerengatik autoberotzea jasaten du.

Desberdintasun nagusia ez da erresistentzia, junturak nola kudeatzen duen ziklo termikoaren estresa denboran zehar.

Berunik gabeko soldadura erabili behar duzunean

Arauzko eskakizunek aukera gutxi uzten dute eszenatoki hauetan.

RoHS-a betetzen duten merkatuak

EBk, Txinak, Hego Koreak eta beste hainbat jurisdikzioek elektronikako beruna material homogeneoaren %0,1era mugatzen dute. Merkatu horietan saltzen diren produktuek berunik gabeko soldadura erabili behar dute, salbuespen zehatzik aplikatzen ez bada.

Kontsumo eta Merkataritza Motor Kontrolak

Etxetresna elektrikoak (garbigailuak, HVAC haizagailuak, hozkailu-konpresoreak)

Erreminta elektrikoak motordun motorrak

HVAC kontrolagailu komertzialak

Erabilera ez-industrialerako robotika

Esportaziorako Fabrikazioa

Motor-kontroleko PCBAak fabrikatzen badituzu banaketa globalerako, berundun eta berun gabeko ekoizpen-lerro bereiziak mantentzeak inbentarioaren konplexutasuna eta kalitate-arriskuak sortzen ditu. Berun gabeko prozesamendu bateratua da aukera praktikoa.

Berunezko soldadura justifikatu dezakezunean (salbuespenak)

Zenbait aplikazio RoHS salbuespenetarako gai dira edo arauzko esparrutik kanpo geratzen dira erabat.

Automobilgintzako Kapoiaren Elektronika

7.c)-I salbuespena(gutxienez 2026ra arte baliozkoa) beruna baimentzen du fidagarritasun handiko automobilgintzako elektronikan, non berunik gabeko alternatibek fidagarritasun frogatua ez duten.

Tier-1 hornitzaileen mundu errealeko datuek erakusten dute:

• Motorra kontrolatzeko unitateetako berunik gabeko junturak pitzadurak lehenago hasten dira ziklo termikoaren pean
• Eztainuzko biboteen formakuntzak eztainu hutseko akaberetan zirkuitu labur-arriskuak sortzen ditu zigilatutako ECUetan
• Automobilgintzako OEM askok berunezko soldadura zehazten jarraitzen dute segurtasunerako modulu kritikoetarako

Aeroespaziala eta Militarra

Salbuespen osoa. Berun gabeko soldadura ez da beharrezkoa hegazkin, defentsa edo espazio aplikazioetarako. Sektore hauek Sn63/Pb37 erabiltzen jarraitzen dute hamarkadetako fidagarritasun datuetan oinarrituta.

Motor industrialak (10 urtetik gorako bizitza-baldintzak)

Motor-kontrolagailu batek 15 urte baino gehiagoz funtzionatu behar duenean aire girotu gabeko fabrika batean (-20 °C eta +70 °C inguru), berunezko soldadura aukera kontserbadorea izaten jarraitzen du. Baldintza hauetan berunik gabeko neke termikoko epe luzerako datuak garatzen ari dira oraindik.

Ekipamendu medikoa (ezinar daitekeena)

Salbuespenak daude gailu elektroniko mediko askorentzat, non fidagarritasunak zuzenean eragiten dion pazientearen segurtasunari.

Konponketa eta Ordezko Piezak

Lehendik dauden berunezko soldadurarako ekipoen ordezko PCBAek berunezko soldadura erabili behar dute lehendik dauden juntura eta osagaiekin bateragarritasun metalurgikoa mantentzeko.

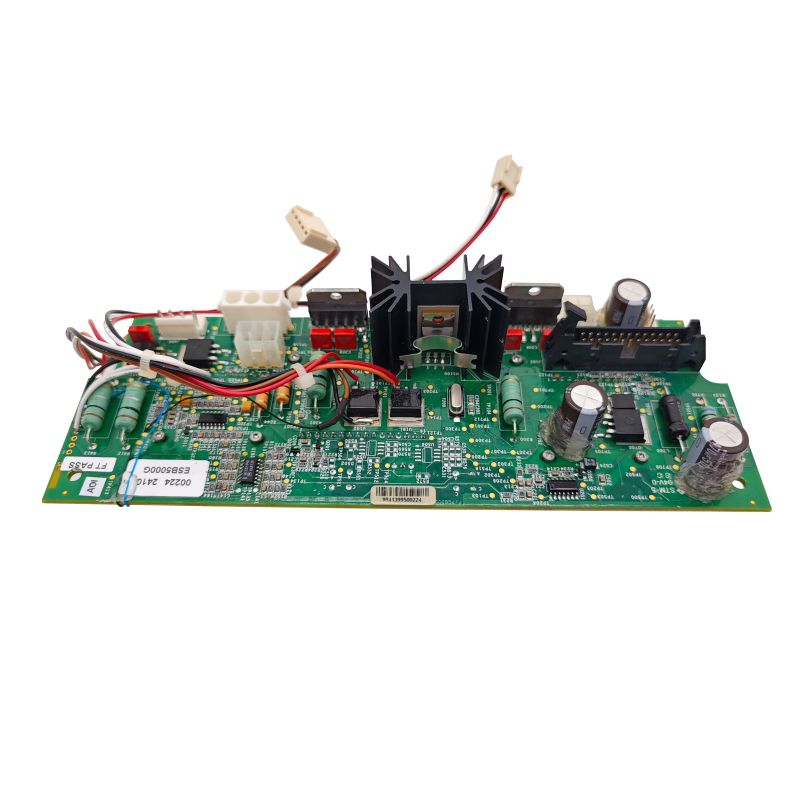

Motor Kontroleko PCBArako osagai kritikoen gogoetak

Pieza guztiek ez dute berunerik gabeko soldadura-tenperatura onartzen. Bost kategoria hauek arreta berezia eskatzen dute.

1. Tenperatura sentikorrak diren osagaiak

Berun gabeko errefluxua 245 °C eta 260 °C arteko gailurra da, berunezko 220 °C eta 230 °C artekoa baino nabarmen handiagoa.

2. Tin pureta akabera duten osagaiak

Estainu hutsezko akaberek (berunik gabeko osagaietan ohikoak) bibote eroaleak hazi ditzakete denboran zehar; arrisku larria da osagaien tarte estua duten motor-kontroletarako.

Arintzeko estrategiak:

- Zehaztu NiPdAu edo eztainu-bismutozko akabera mateak eztainu hutsaren ordez

- Aplikatu estaldura konformatua soldadura-juntura guztietan

- Saihestu eztainu hutsa dentsitate handiko eremuetako osagaietan

3. Buruzko osagaien lehendik dagoen inbentarioa

Berun-soldadura-osagaiak (adibidez, SnPb xaflatutako berunak) berunerik gabeko muntaketa-prozesu batean erabiltzeak sortzen duprozesu bateraezintasuna:

Osagaien akabera 183 °C-tan urtzen da, baina berunik gabeko soldadurak 245 °C+ behar ditu.

Osagaien akabera oxidatu edo disolbatu egin daiteke soldadura-juntura sortu baino lehen

Emaitza: juntura fidagarriak, buruko buruko akatsak eta eremuko hutsegiteak

Araua:Erabili jasango duten soldadura-prozesurako baloratu diren osagaiak.

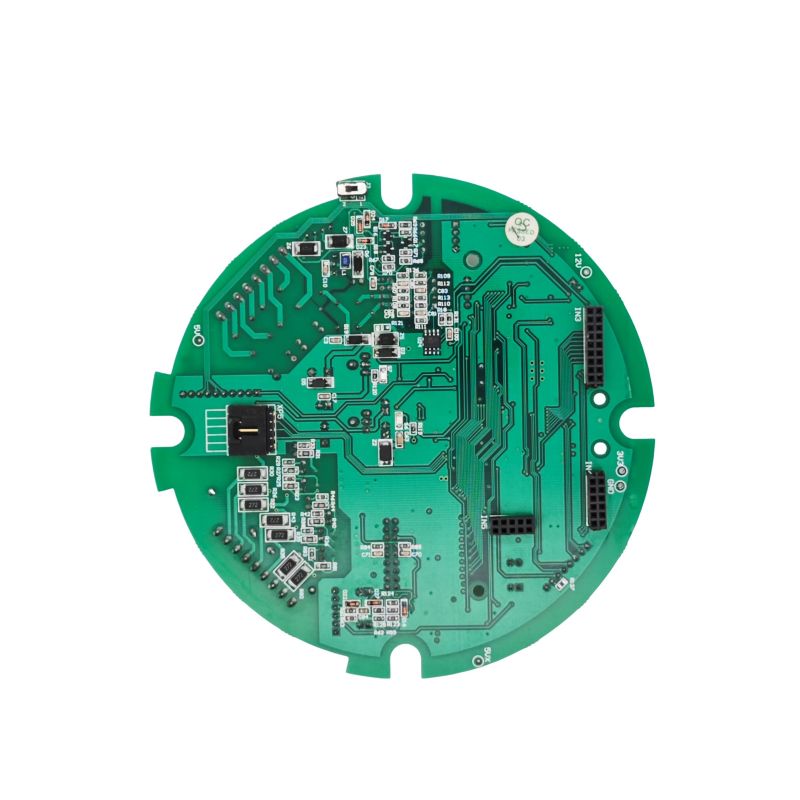

Berunik gabeko Motor Kontroleko PCBArako Praktika Egokiak

Berunik gabekoa behar bada, praktika hauek fidagarritasuna maximizatzen dute.

PCB gainazaleko akabera hautatzea

Gomendioa:ENIG-ek hezetasun onena eta iraupen luzeena eskaintzen ditu berunik gabe muntatzeko.

Reflow profilaren optimizazioa

Gaizki optimizatutako berunik gabeko errefluxu-profilak juntura hotzak, hutsuneak eta IMC hauskorrak sortzen ditu.

Berunik gabeko juntagailuetarako dardara murriztea

Berunik gabeko bibrazioen harikortasun murriztua ikusita, hartu urrats osagarri hauek:

1. Lortzea / Kapsulatzea:Bete masa handiko osagaien inguruko itxitura (konektoreak, transformadoreak, kondentsadore handiak) silikonazko edo uretanozko konposatuarekin. Honek bibrazio-esfortzua soldadura-juntuetatik urruntzen du.

2. Itsasgarriarekin loturiko osagaiak:Erabili epoxi edo silikonazko itsasgarria gainazalean muntatzeko gailu handien azpian (induktoreak, aluminiozko kondentsadoreak).

3. Murriztu osagaien zutabearen altuera:Berun luzeak dituzten osagai altuek bibrazio palanka gisa jokatzen dute. Zehaztu profil baxuko osagaiak ahal denean.

Motor Control PCBA Ohiko galderak

Jarraian, motor-diseinatzaileen eta fabrikazio ingeniarien hiru galdera tekniko daude.

1.G.: Ibilgailu elektrikoko motor kontrolagailu bat diseinatzen ari naiz Tier-1 automozio hornitzaile baterako. Berun gabeko soldadura erabil al dezaket?

A:Bai, baina kualifikazio proba esanguratsuekin. Tier-1 automozio hornitzaile gehienek gaur egun berunik gabeko soldadura erabiltzen dute diseinu berrietarako, EBko merkatuko ibilgailuentzat RoHS betetzea beharrezkoa delako. Hala ere, salbuespenak daude kanpai azpiko elektronikarako, non berunerik gabeko fidagarritasun-datuak osatu gabe daudenean.

Zure kualifikazio-planak honako hauek izan behar ditu:

Aholku praktikoak:Automobilgintzako OEM askok berunezko soldadura zehazten jarraitzen dute kanpaiazpiko ECUetarako, dagoen RoHS salbuespena erabiliz. Eztabaidatu zure bezeroarekin berunik gabeko konpromisoa hartu aurretik. Berunik gabekoa derrigorrezkoa bada, zehaztu ENIG gainazaleko akabera eta estaldura konformatua muntaketa guztietan.

2.G.: Nire motor industrialaren unitateak huts egin zuen 18 hilabeteren buruan, sei potentzia MOSFETen soldadura-junturak pitzatu zituztenekin. Muntaiak berunik gabeko SAC305 soldadura erabiltzen du. Zer gertatu da gaizki?

A:Hau neke termikoaren hutsegite klasikoa da. Hona hemen diagnostiko-sekuentzia:

1. urratsa - Aztertu pitzadura-kokapenak:Mikroskopio baten azpian, begiratu MOSFET berunaren eta soldadura-xerraren arteko interfazea. Pitzadura konposatu intermetalikoen (IMC) geruzatik igarotzen bada, IMC lodiegi hazi zen birfluxuan.

2. urratsa - Berrikusi zure reflow profila:SAC305erako, liquidus (TAL) gainetik dagoen denbora 60 eta 90 segundo artekoa izan behar da gehienez. Zure TAL 120 segundo gainditu baditu, IMC lodiera 10 µm baino gehiago izan daiteke (zona hauskorra 5 µm-tik gora hasten da).

3. urratsa - Neurtu tenperaturaren igoera MOSFET drainatze kustilean:Kamera infragorri batekin, neurtu padaren tenperatura karga osoan. 110 °C gainditzen badu, ziklo termikoaren delta (ΔT) handiegia da.

4. urratsa - Egiaztatu puntu bakarreko muntaketa dagoela:Bide termikorik ez duten edo padaren azpian hutsuneak dituzten pad termiko handiak dituzten MOSFETek (DPAK, D2PAK, TO-263) puntu beroak izaten dituzte. X izpien artikulazioetan: onartezinak dira pad-eremuaren % 25 baino gehiagoko hutsuneak.

Gomendatutako konponketak (lehentasun-ordenaren arabera):

1. Murriztu ΔT:Gehitu berogailu bat edo hobetu aire-fluxua MOSFET-ak 90 °C-tik behera mantentzeko karga osoan.

2. Gehitu bide termikoak:MOSFET pad bakoitzaren azpian, jarri 0,3 mm-ko bide-sorta bat (beteta eta tapatuta) PCB lurreko planoan beroa ateratzeko.

3. Erabili zilar gutxiko aleazio bat:Demagun SAC105 (% 1 Ag) SAC305 ordez. Zilar-eduki txikiagoak harikortasuna eta neke termikoaren erresistentzia areagotzen ditu, urtze-puntu apur bat handiagoaren kostuarekin.

4. Jarri MOSFETak:Aplikatu ontziratzeko konposatu termiko eroale MOSFETen gainean. Horrek ziklo termikoaren estresa murrizten du eta beroa transferitzen du.

3.G.: jatorriz berunezko soldadura erabiltzen zuen motor-kontroleko PCBA bat konpondu behar dut. Berunik gabeko soldadura erabil al dezaket konponketarako?

A:Teknikoki bai, baina ez da gomendagarria. Hona hemen zergatik:

1. problema - Metalurgia mistoa:Berun gabeko soldadura (SAC305) ez da ondo nahasten berunezko soldadura hondarrekin (Sn63/Pb37). Lortutako aleazioak ezusteko urtze-puntua du (normalean 190 °C eta 210 °C artean) eta pitzadurarako joera duten juntura ahulak eta pikortsuak sortzen ditu.

2. arazoa - Tenperatura gatazka:Berun gabeko soldadura behar bezala isurtzeko, 370°C eta 400°C arteko soldadura-punta behar duzu. Tenperatura honek:

Delaminatu PCB pad FR4 substratutik

Aldameneko osagaiak kaltetu (batez ere kondentsadore elektrolitikoak)

Urtu inguruko plastikozko konektoreak

Gomendatutako konponketa protokoloa:

Berun gabe erabili behar baduzu berunezko taula batean:Kendu lehendik dagoen soldaduraren % 100 konponketa eremutik hutsean desoldatzeko estazio bat erabiliz. Ikuskatu handipenarekin: berunezko soldadura orok juntura berria kutsatuko du. Jarraitu berunik gabeko soldadura 370 °C-tan fluxu aktiboarekin.

Erabaki-Matrizea: Motor Control PCBArako berunik eta berunik gabekoa

Erabili taula hau soldadura aukeran gidatzeko.

Berunik gabeko soldadura legez beharrezkoa da merkatu arautuetara bidaltzen diren motor-kontroleko PCBA gehienentzat. Hala ere, berunik gabeko aleazioen materialen propietateek (hauskortasun handiagoa, IMC eraketa lodiagoa, eztainaren bibote arriskua) benetako fidagarritasun kezkak sortzen dituzte bibrazio handiko eta ziklo termikoko aplikazioetan.

Berunik gabeko derrigorrezko aplikazioetarako:

Erabili ENIG gainazaleko akabera hobeto hezetzeko

Kontrolatu errefluxuaren profila arretaz (TAL 60-90 segundo, gailurra 245-260 °C)

Gehitu ontziratzea edo itsasgarria masa handiko osagaietarako

Aplikatu estaldura konformatua latorrizko biboteak arintzeko

Salbuespenak jasotzeko baldintzak betetzen dituzten aplikazioetarako (automobilgintzaren azpian, 10 urtetik gorako industria, aeroespaziala, medikuntza):

- Berunezko soldadura (Sn63/Pb37) fidagarritasun urre estandarra izaten jarraitzen du

- Harikortasunaren, bibrazioen erresistentziaren eta eremuko datuen hamarkadetako konbinazioa zaila da ordezkatzea

Konponketak egiteko:Lotu jatorrizko soldadura aleazioarekin. Metalurgia mistoak juntura ezustekoak eta fidagarriak sortzen ditu.

Azken finean, erabakiak araudiaren betetzea eta eremuaren fidagarritasuna orekatzen ditu. 3-5 urteko bizitza espero duten kontsumo-produktuentzat, berunik gabekoa heldua eta fidagarria da. Segurtasunerako funtsezkoak diren edo iraupen luzeko motorraren kontroletarako, bilatu salbuespena eta erabili berunezko soldadura.
