Rc Car PCBA

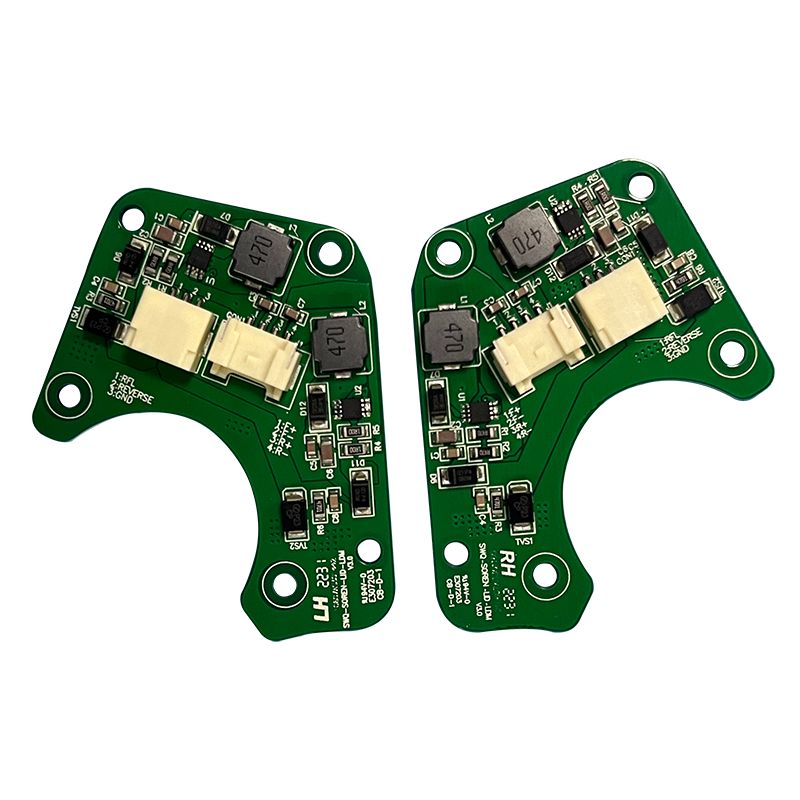

RC Car PCBArako oinarrizko bereizleak

RC autoen PCBA diseinu guztiek ez dute berdin funtzionatzen. Sei faktorek sortzen dute benetako aldea.

Motor Drive etapa -- Diseinu gehienek huts egiten duten tokian

Desberdintasunen sortzailea: Hobby-mailako RC auto PCBA batek alde altuko eta beheko MOSFET kontrolatzaile bereiziak erabiltzen ditu denbora hil programagarriarekin. Jostailu-taulek errepidez kanpoko 2 minututan gehiegi berotzen duten zubi erdiko IC integratuak erabiltzen dituzte.

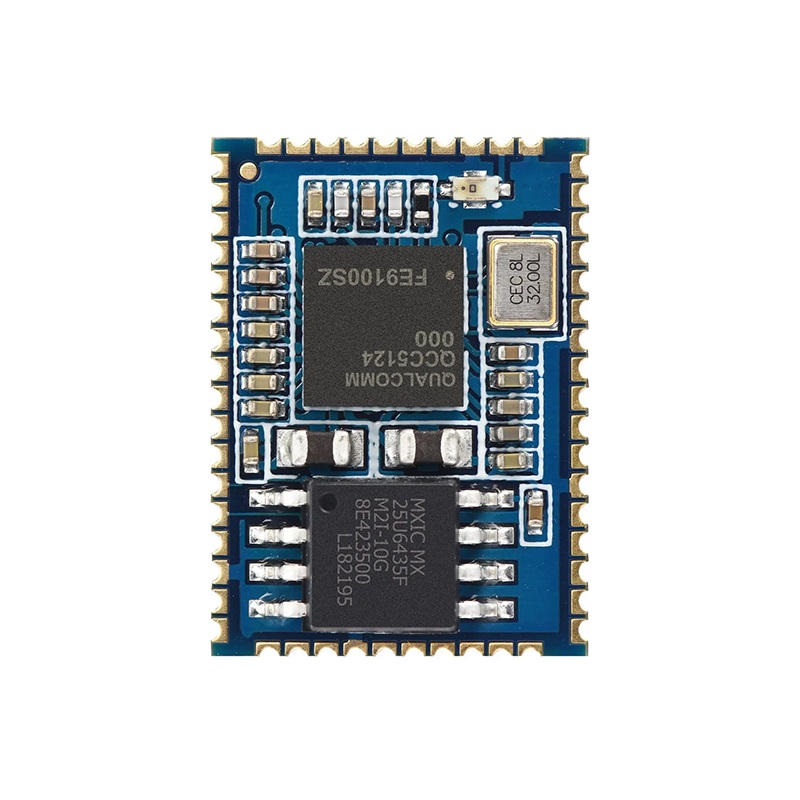

Irrati-hargailuaren sentsibilitatea eta selektibitatea

Desberdintasunen sortzailea: Kalitatezko RC autoaren PCBA batek LNA (zarata baxuko anplifikadorea) bereizi bat dauka hargailuaren ICren aurretik. Honek 15 dB-ko irabazia gehitzen du zarata zifra hondatu gabe, 300 metrotik gorako kontrola ahalbidetuz.

Energia Kudeaketako Desberdintasunak Garrantzitsuak

Motor kargaren azpian tentsioaren egonkortasunak zehazten du RC autoaren PCBA berrezartzen den azelerazio gogorrean zehar.

Bateriaren sarrera eta erregulazioa

Desberdintasun kritikoa: RC autoko PCBA bateko MCUak bizirik egon behar du bateriaren tentsioa 8,4 V-tik 5,0 V-ra jaisten duten motorraren geldialdietan 10 milisegundoz. Erabili buck-boost bat edo kondentsadore-banku handi bat (1000 µF baxu-ESC) 5 V-ko errailean.

BEC (Batery Eliminator Circuit) Errendimendua

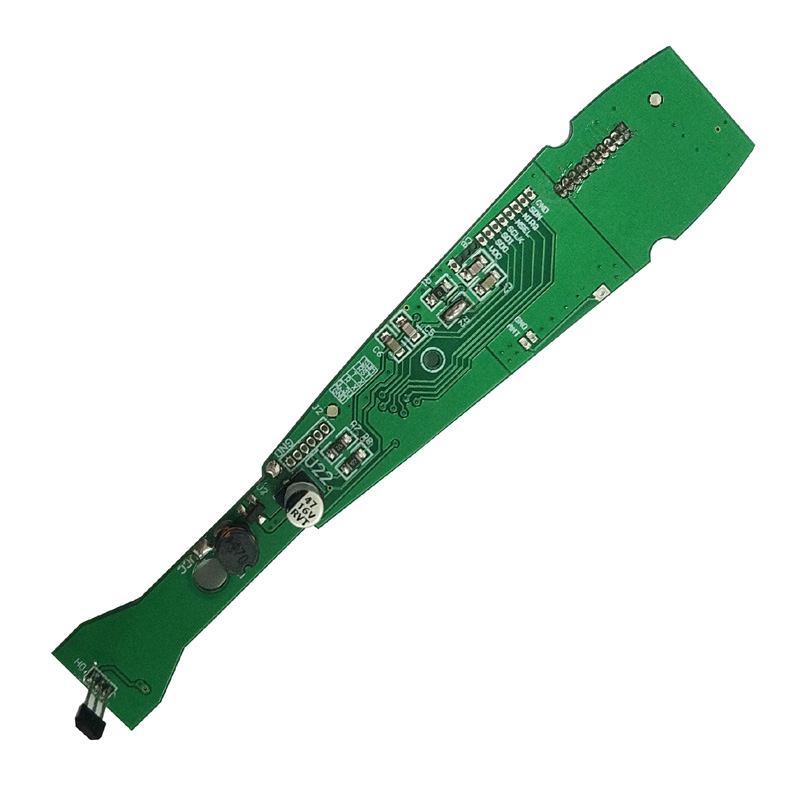

Diseinu eta blindaje desberdintasunak

RC autoaren PCBA-k plastikozko xasis baten barruan funtzionatzen du, motor, hari eta biraka engranajeekin. Zarata nonahi dago.

Zarata Isolatzeko Teknikak

Desberdintasunen sortzailea: Kalitatezko RC autoko PCBA batek RF sekzioa lur nagusira konektatuta dagoen lur-uharte bereizi batean jartzen du bateriaren terminal negatiboaren ondoan dagoen puntu bakarrean.

Kristalak eta osziladoreak jartzea

- Mantendu 27 MHz-ko kristala (edo TCXO 2,4 GHz-rako) gutxienez 15 mm-ra motorren harietatik

- Ez dago aztarna digitalik kristalaren azpian

- Osziladorearen inguruan lurra babesteko eraztuna (2 mm-ko puntu bidez)

- Karga-kondentsadoreak kristalen zehaztapenekin bat datozenak (±5 pF)

Firmwarea eta Kontrol Begizta Desberdintasunak

Hardwareak bakarrik ez du aldaketarik egiten. Kontrol-algoritmoak auto erreaktiboak eta geldoak bereizten ditu.

Gasoilaren eta direkzio-kurbak

Ezarpena: RC autoaren PCBA MCUak PID begiztak exekutatu behar ditu 1 kHz-ko gutxienez. 100 Hz-ko begizkek atzerapen nabaria sortzen dute. Erabili Cortex-M4 edo antzeko bat hardware biderketa-pilaketarekin.

Failsafe eta telemetria

- Seinale-galera hutsegiterik gabe-- Ezarri abiadura zeroan paketerik gabe 0,5 segundo igaro ondoren

- Bateria gutxiko hutsegitea-- Murriztu abiadura % 50era 6,0 V-tan, moztu 5,5 V-tan

- Aukerako telemetria-- Bateriaren tentsioa, motorraren tenperatura, RSSI transmisorera bidali

Kalitatezko RC autoen PCBA batek hardwarean (konparatzaile bereizia) hutsegitea ezartzen du softwarean ez ezik. MCU blokeatzen bada, hardwareak abiadura zerora eramaten du.

Ekoizpen-tolerantziak eta probak

Masa-produkzioak desberdintasunak agerian uzten ditu. Tolerantzia estuek errendimendu koherentea sortzen dute.

Ekoizpen-zehaztapen kritikoak

Proba Funtzionalak Protokoloa

RC auto PCBA bakoitzak gainditu beharko luke:

1. Kargarik gabeko motorraren proba-- Korrontea < 1A, irrintzi entzungarririk ez

2. Gelditze proba-- 30A 2 segundoz, itzaltze termikorik gabe

3. Tarte proba-- 100 metro eremu zabalean antena beheratuta

4. Interferentzia proba-- Funtzionatu 10 plaka aldi berean, kanalen talkarik gabe

FAQ -- RC Car PCBA desberdintasunei buruzko ohiko galderak

1.G.: Zergatik RC auto PCBA diseinu batzuek parekatzea galtzen dute istripu baten ondoren, beste batzuek ez?

A:Desberdintasuna kristal osziladorearen tentsio mekanikoa da. Autoa geldiarazten duen istripu batek 200--500 G-ko dezelerazio-pultsu bat sortzen du. Shock honek kuartzo kristalaren erresonantzia-maiztasuna bi modutara aldatzen du:

Esfortzu mekanikotik maiztasun-aldaketa-- Kristalaren hutsunea aldi baterako deformatzen da G indarren pean, eta bere erresonantzia-maiztasun paraleloa 150 ppm-raino aldatuz. Hartzailearen PLL-ak ezin badu aldaketa hau jarraitu (kostu baxuko diseinu gehienek 50 ppm-ko harrapaketa-tartea dute), RC autoaren PCBAk blokeoa galtzen du eta ez du berriro lortzen, deformatutako kristalak desplazamendu iraunkorra duelako orain.

Soldadura-junturaren mikro-hausturak-- HC-49S kristal txikiek (jostailu RC-n ohikoak) metal astuneko kaxa dute. 500 G-tik behera, kasuaren inertziak soldadura-junturak estresatzen ditu. Ikuspegiaren ikuskapena gainditzen duen mikro-arrail batek kontaktua tarteka sortzen du. RC autoaren PCBA pizten da (kristalak bibrazio baxuan funtzionatzen du) baina motorrak bibratu bezain laster huts egiten du.

Kalitatezko RC autoen PCBAn irtenbidea:

- Erabili MEMS osziladore bat (SiTime edo antzekoa) kuartzoaren ordez. MEMS gailuek 50.000 G bizirik irauten dute eta energia gutxiago kontsumitzen dute.

- Kuartzoa derrigorrezkoa bada, erabili 3,2×2,5 mm-ko zeramikazko paketea (ez HC-49S) lau puntuko soldadurarekin.

- Osziladorearen azpian betetzeko epoxia gehitu (bi ertzetan 0,5 mm-ko ale batek kolpeak xurgatzen ditu).

Ondo diseinatutako RC auto PCBA batek hormigoiaren gainean metro 1eko tanta errepikatzen ditu bizirik, lotura galdu gabe. Probatu muntatutako autoa metro 1etik 20 aldiz jareginez, eta gero distantzia egiaztatuz. Diseinu merkeek huts egiten dute 3. edo 4. tantoan.

2.G.: Nola eragiten du MOSFET atearen unitatearen konfigurazioak RC autoaren PCBAren errendimenduari abiadura partzialean?

A:Garraio partziala (% 10--40 lan-zikloa) RC autoen PCBA diseinu gehienek beren ahuleziak erakusten dituzte. Bi ate gidatzeko parametro nagusi dira:

Gate karga eta Miller goi-lautada-- MOSFET bat abiadura partzialean aldatzen denean, denbora gehiago ematen du Rds(on) oraindik lortzen ez den eskualde linealean (Miller goi-lautadan). Atearen karga total altua duen MOSFET batek (Qg > 50 nC) 200--300 ns behar ditu guztiz pizteko. % 10eko abiaduran (20 kHz PWM, 5 µs-ko denboran), MOSFET-a 4,7 µs baino ez da hobetzen. Eskualde linealeko gainerako 300 ns-ek beroa xahutzen du (I × V). 20A-tan, hau da 20A × 6V = 120W ziklo bakoitzeko 300 ns - nahikoa juntura-tenperatura 40 °C inguru inguruaren gainetik igotzeko 30 segundotan.

Ate-erresistentziaren balioa-- Jostailu RC autoen PCBA diseinuek 100Ω ate-erresistentzia bakarra erabiltzen dute sinpletasunerako. Honek 500 ns-ko igoera-denbora sortzen du. Kalitatezko diseinuek pizteko eta itzaltzeko erresistentzia bereiziak erabiltzen dituzte: 10Ω-ko piztea (bizkorra) eta 100Ω-eko itzaltzea (motelago dei-hotsa murrizteko). Honek 100 ns-ko igoera-denbora sortzen du, eskualde linealen galerak nabarmen murrizten ditu.

Neurketa-aldea-- Probatu RC autoaren PCBA 10 minutuz dinamometroan %25eko abiaduran martxan jarriz. Diseinu eskas batek motorren tenperatura 90 °C eta MOSFET kasua 110 °C erakutsiko du. Kalitatezko diseinu batek (Qg MOSFET baxuak, ate-erresistentzia bereiziak) motorra 60 °C-tan funtzionatzen du, MOSFET-ak 70 °C-tan. Taula freskoenak 5 aldiz gehiago irauten du.

Q3: Zein da antenen diseinuan 100 metroko RC auto PCBA baten eta 300 metroko bertsioaren artean?

A:Hiru antenen diseinu-elementuek 200 metroko aldea sortzen dute 2,4 GHz-ko igorlearen potentzia bera erabiliz (100 mW-ko legezko muga):

Antena mota eta eraginkortasuna-- 1,6 mm-ko FR-4 plaka estandarreko PCB traza-antena (F alderantzizkoa) % 40--50eko eraginkortasuna lortzen du (-3 eta -4 dBi irabazia). RC autoko PCBA bera kanpoko 1/4 uhin monopolo batekin (31 mm-ko alanbrea) % 70--80ko eraginkortasuna lortzen du (-1,5 dBi). Zeramikazko txip-antena batek (adibidez, Johanson 2450AT18) bat datorren sare sintonizatuarekin %60--65eko eraginkortasuna lortzen du. 300 metroko distantziarako, erabili bertikalki jarritako antena monopolo bat (txasisaren barruan kiribildu gabe).

Lurreko planoaren tamaina-- Antenen lurrezko planoak (kontraposuak) gutxienez λ/4 (31 mm) luze izan behar du. Kalitatezko RC autoen PCBA diseinuek 35 × 40 mm-ko lur eremu sendo bat gordetzen dute RF atalaren azpian. Jostailu-taulek antena bateriaren edo motorraren ondoan jartzen dute, lurreko plano eraginkorra 15 mm-ra murriztuz. Honek antena 2,45 GHz-ra destonatzen du -- benetako erresonantzia 2,6 GHz-ra aldatzen da, 10 dB-ko sentikortasuna galduz.

Elikadura-lerroaren inpedantzia-- Antena monopolo batek 50Ω-ko transmisio-lerro bat behar du RF ICtik antena elikadura punturaino. Horrek esan nahi du 1,5 mm-ko zabalera duen arrastoa 1,6 mm-ko FR-4-n (microstrip) azpian lurreko plano jarraitua duena. Kalitatezko RC autoaren PCBAk 50Ω-ko arrastoa erabiltzen du lurreko bideekin bi aldeetan. Jostailu-taulek antena 10 mm-ko luzera eta 0,3 mm-ko (120Ω) arrasto batetik bideratzen dute lurreko planoan zirrikituekin, transmititutako potentziaren % 40 islatzen duen inpedantzia-desegokia sortuz.

Egiaztapena-- Galdetu zure PCBA hornitzaileari 2,45 GHz-ko antenen inpedantzia erakusten duen Smith taula. Diseinu on batek 50Ω ± 5Ω erakusten du. Diseinu eskas batek 30Ω edo 80Ω erakusten du. Neurketa bakar horrek edozein simulazio baino zehatzago aurreikusten du barrutiaren aldea.

Konparazio taula - Jostailua vs Hobby RC Car PCBA

Goi mailako RC auto PCBA ez da osagai garestiei buruz. Atearen disko zuzena, antena-diseinu egokia, hardware segurua eta produkzio-tolerantzia estuei buruzkoa da. MOSFETen konmutazioaren galeretan eta RF lurreko planoaren tamainan zentratu -- bi eremu hauek mundu errealean gidatzeko desberdintasun nabarmenena sortzen dute.
