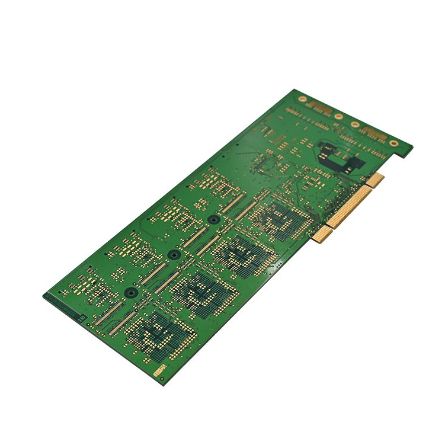

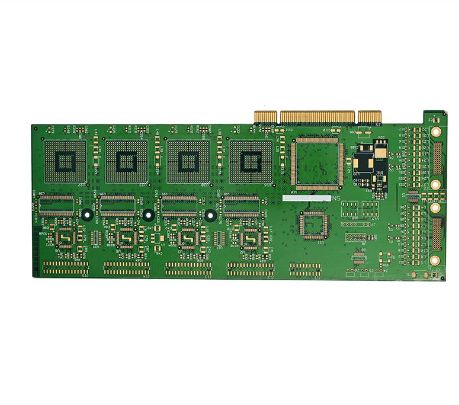

Game Console PCBA menperatzea: ingeniaritza-bide osoa

Joko kontsola baten PCBA (Zirkuitu Inprimatuko Plaka Asanblada) bere "bihotza" da: prozesadorea, memoria, pantaila kontrolatzaileak eta interfaze periferiko guztiak daramatza. Eskuko eskuko retro bat edo joko-gailu eramangarri moderno bat eraikitzen ari zaren ala ez, gida honek prozesu osoa zeharkatzen zaitu.

Lehenengo plangintza: definitu zure joko-kontsola

Soldagailu bat hartu aurretik plangintzan denbora inbertitzeak buruhauste asko aurreztuko zaitu.

1. Definitu zure helburuak eta oinarrizko zehaztapenak

Pentsa argi zein motatako kontsola eraiki nahi duzun:

• Estilo retro: 8 biteko edo 16 biteko emulatutako jokoak exekutatzen ditu, errendimendu baxuko eskakizuna, hasiberrientzako bikaina. Adibide tipiko bat Arduboy-ekin bateragarria den gailu bat da 16MHz ATmega32u4 128×64 OLED pantaila gidatzen duena.

• Estilo modernoa: Linux exekutatzen du, PSP edo goi-mailako sistemak emulatzen ditu. Honek nukleo indartsuagoa behar du - adibidez, Raspberry Pi 3B+ bat 7 hazbeteko IPS pantailarekin, gehi energia-kudeaketa eta hedapen-botoien plaka dedikatuak.

2. Hautatu oinarrizko osagaiak

Hona hemen ohiko material-faktura batjoko kontsola PCBA:

Pro Aholkua: egiaztatu beti tentsio eta maila logikoak (3,3 V vs. 5 V) osagai guztietan behar bezala komunikatu daitezkeela ziurtatzeko.

Zirkuituen Diseinua eta Prototipatzea

Behin plangintza eginda, PCBA garapenaren muinera mugitzen zara: diseinua eta fabrikazioa.

1. Eskema eta PCB Diseinua

Erabili EDA tresna bat (KiCad, Altium Designer, EAGLE) honako hau osatzeko:

• Marraztu eskema: konektatu behar bezala prozesadorea, pantaila, botoiak, biltegiratzea eta energia kudeatzeko IC pinak.

• PCB diseinua: Jarri prozesadore nagusia pantaila-konektoretik gertu abiadura handiko seinale-bideak laburtzeko. Zabaldu potentzia eta lurraren arrastoak, eta erabili lurreko plano sendo bat interferentzia elektromagnetikoak (EMI) murrizteko.

• Exekutatu DRC: Exekutatu Diseinu Arauen Egiaztapenak arrastoen zabalerak eta sakeak zure fabrikatzailearen gaitasunak betetzen dituztela ziurtatzeko.

2. Prototipatzea eta BOM prestatzea

Esportatu Gerber fitxategiak eta bidali PCB fabrika batera prototipoak egiteko. Bitartean, hasi osagaiak hornitzen. Kontuan izan IC eta konektore espezialitateek 12-24 aste arteko epeak izan ditzaketela, beraz, planifikatu aldez aurretik.

 PCBA Muntaia - Soldadura eta Muntaketa

PCB biluzik jasotzen duzunean, soldatzeko eta muntatzeko garaia da. Aukeratu zure trebetasun mailari egokitzen zaion metodoa.

1. SMT osagaien soldadura (azaleko muntaketa)

Erresistentzia eta kondentsadoreak bezalako SMD pieza txikietarako, prozesu profesionalak pick-and-place + reflow soldadura erabiltzen du. DIY eszenatoki batean, egin dezakezu:

• Eskuz soldatzeko: erabili pintzak pieza kokatzeko, berotu kutxa eta pin zure burdinazko puntarekin eta elikatu soldadura-haria.

• Reflow: Aplikatu soldadura-pasta padetan, jarri osagaiak eta berotu PCB plaka batean, pasta urtu arte (~190 °C).

2. THT osagaien soldadura (zulo bidezkoa)

Botoiak, bateria-euskarriak, pin-goiburuak eta antzeko piezak goiko aldean sartzen dira eta beheko aldean soldatzen dira.

Soldatzeko aholkuak:

• Soldadu osagai laburragoak lehenik (erresistentziak, kondentsadoreak), gero garaiagoak (goiburuak, entxufeak).

• Ezarri burdinaren tenperatura ~ 300 °C-ra eta mantendu giltzadura bakoitza 5 segundo baino gutxiagoz berotuta, pieza edo kuxina kaltetu ez dadin.

• Erreparatu oso polaritateari LEDen, kondentsadore elektrolitikoen eta bateriaren kableen (gorria = positiboa, beltza = negatiboa).

Firmwarea eta Softwarea

Hardwarea muntatuta, zure kontsola "gorputz" bat besterik ez da; firmwarea behar du bizia izateko.

1. Konfiguratu garapen-ingurunea: instalatu Arduino IDE, Raspberry Pi OS edo tresna-kate baliokideak aukeratutako prozesadorerako. Arduino Pro Micro-n oinarritutako proiektu baterako, instalatu Arduboy2 liburutegia.

2. Firmwarea idatzi/flipsatu: firmwareak hardwarearen hasieratzea kudeatzen du, botoien sarrerak irakurtzen ditu, pantaila gidatzen du eta jokoaren logika exekutatzen du. Hasiberriek kode irekiko proiektuekin hasi beharko lukete (Arduboy joko-liburutegiak adibidez) jokoak nola eramaten ikasteko.

3. Kargatu jokoak: microSD euskarria duten kontsoletarako, jarri jokoaren ROM fitxategiak txartelean; firmwareak irakurtzen eta exekutatzen ditu hortik.

Probak eta egiaztapena

Hau da kalitatea bermatzeko urratsa - inoiz ez utzi.

1. Potentziaren aurreko ikuskapena: erabili multimetroa potentziaren eta lurraren artean laburrak dauden egiaztatzeko. Egiaztatu zati guztien polaritatea eta orientazioa.

2. Pizteko proba: Lehenik eta behin, piztu IC nagusia sartu gabe, egiaztatu elikadura-errail bakoitzak (adibidez, 3,3 V, 5 V) behar bezala irteten dela. Ondoren, instalatu prozesadorea eta probatu oinarrizko funtzionalitateak.

3. Proba funtzionala: Probatu botoiaren sarrerak, pantailako irteera, audioa eta banan-banan kargatzea. Erabili funtzio bakoitzean begizta egiten duen proba-kodea lerro bakoitzak funtzionatzen duela egiaztatzeko.

4. Jokatzeko proba: Exekutatu joko bat etengabe 15-30 minutuz. Kontrolatu pantailaren egonkortasuna, botoien erantzuna eta tenperaturaren igoera orokorra.

Aholku aurreratuak eta oztopo arruntak

• Diseinu termikoa: errendimendu handiko nukleoek (adibidez, Raspberry Pi) bero nabarmena sortzen dute - PCB diseinuan eta itxituraren diseinuan bero-hustugailuak edo aireztapen-zuloak hartzen dituzte kontuan.

• EMI (Interferentzia Elektromagnetikoa): Abiadura handiko seinale digitaletarako, erabili bikote diferentzialak eta ingura itzazu lurreko arrastoekin zarata murrizteko.

• DFM (Diseinua Fabrikagarritasunerako): Lote txikiko ekoizpena planifikatzen baduzu, kontsultatu zure PCBA fabrika diseinatzeko fasean zure diseinua fabrikazio-gaitasunekin bat datorrela ziurtatzeko.
