Dash Cam PCBA garapena nola eboluzionatzen ari den: txip hautatzetik ekoizpen masibora

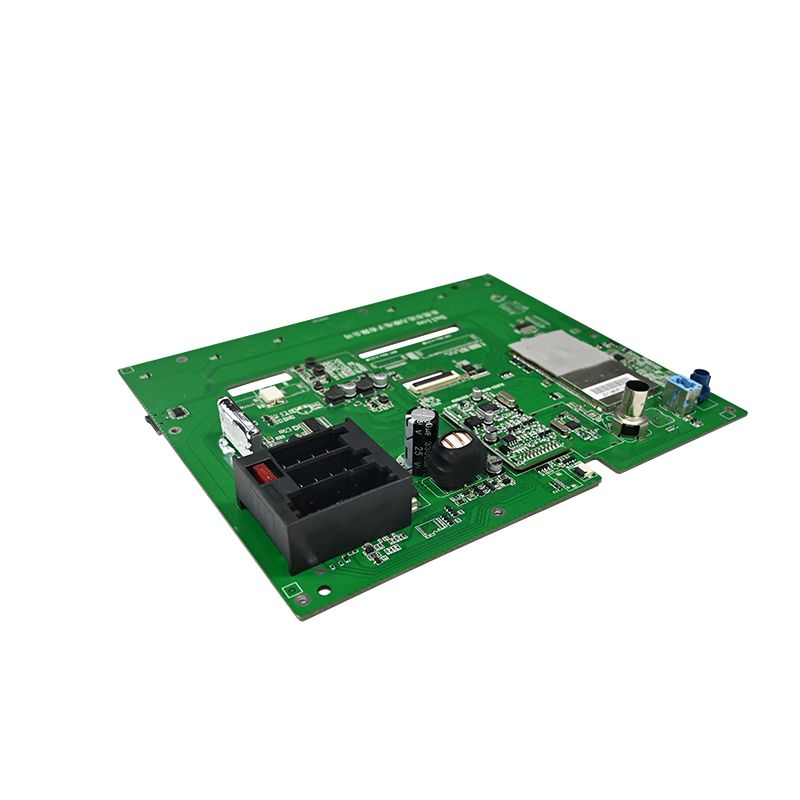

Bere oinarrian, marra-kamera bat ez da bere lentearen edo karkasaren arabera definitzen da, baizikPCBA(Zirkuitu Inprimatuko Plaka Muntaia). Lortu chipset-a ondo eta taula egonkorra, eta dagoeneko irabazi duzu borrokaren erdia. Mundu errealeko industriako esperientziatik abiatuta, hona hemen chipset aukeraketa, zirkuituen diseinua, fabrikazioa eta probak biltzen dituen gida zuzena.

1. Chipset-en hautaketa: aukeratu "Braina" lehenik, eta gero eraiki haren inguruan

Prozesadore nagusia PCBAren bihotza da. Hori erabakitakoan, gainerako zirkuitua, kostua eta errendimendu-sabaia ezartzen dira neurri handi batean. Gaur egun, aukera nagusiek bakoitzak bere indarguneak ditu:

• Ambarella: irudien prozesamendu bikainagatik, irudiaren kalitate bikainagatik eta kodetze eraginkortasun handiagatik ezaguna. Goi-mailako 4K dash kametarako aproposa, baina garapena konplexua da eta BOM kostuak handiagoak dira.

• Novatek: merkatuko liderra bolumen aldetik. Diruaren balio bikaina eskaintzen du, sarrera-mailatik goi-mailako aukerekin (4K, HDR onartzen duena). Sarritan, masa-ekoiztutako produktuen aukera nagusia.

• Beste batzuk (Hisilicon, Allwinner, etab.): merkatu zehatzetan edo kostuen araberako produktuetan erabiltzen da.

Ez begiratu ebazpenari soilik. Ebaluatu zure benetako beharrak: aurrealdeko eta atzeko grabazio bikoitza onartzen al du? Nolakoa da argi gutxiko errendimendua? ADAS edo AI funtzioak behar dituzu? Hauek konputazio-potentzia eta ISP (Image Signal Processor) gaitasunak zehazten dituzte.

Prozesadore nagusia aukeratu ondoren, arreta jarri gako periferiko hauei:

• Energia-kudeaketa: automobilen energia zaratatsua da (9 V-16 V-ko erpin iragankorrekin). Sarrera zabaleko tentsioko DC-DC bihurgailu bat erabili behar duzu gaineko tentsio, gehiegizko korronte eta alderantzizko polaritate babesarekin. Aparkaleku modua behar izanez gero, gehitu tentsio baxuko detektatzeko/babes-zirkuitu bat autoaren bateria agortu ez dadin.

• Irudi-sentsorea: Sony IMX seriea (adibidez, IMX335) aukera arrunta da. Ziurtatu MIPI CSI interfazea ondo datorrela prozesadore nagusiarekin.

• Biltegiratzea: erabili eMMC firmwarea biltegiratzeko eta TF txartelaren zirrikitua bideoa biltegiratzeko. Txartelaren zirrikituak ESD babesa izan behar du.

2. Zirkuituen diseinua funtsezkoak: Interferentziaren aurkakoa eta kudeaketa termikoa funtsezko erronkak dira

Dash kamerak haizetako gainean jartzen dira, udako eguzkitan labean eta neguan izoztuta, etengabeko dardara jasaten duten bitartean. Honek oso egonkortasun eta fidagarritasun handia eskatzen dio PCBAri. Diseinu-fasean bi arazo kritiko landu behar dira:

2.1 Kudeaketa termikoa (beroa xahutzea)

4K bideoaren grabazioan, prozesadoreak eta sentsoreak bero handia sortzen dute itxitura itxi batean. Kudeaketa termiko txarrak sistemaren hutsegite, irudien artefaktuak eta osagaien zahartze bizkortua dakar. Irtenbide eraginkorrak honako hauek dira:

Kobre handiak prozesadore nagusiaren azpian isurtzen dira, barruko eta beheko kobre geruzekin konektatzen diren bide termiko trinkoak beroa zabaltzeko.
Osagaien kokapen estrategikoa bero iturriak uniformeki banatzeko eta lokalizatutako puntuak saihesteko.
PCBA diseinatzea metalezko karkasa edo bero-hedagailu dedikatuak hozte pasiborako aprobetxatzeko.

2.2 Seinalearen osotasuna eta EMI/EMC

Abiadura handiko seinaleak (MIPI, DDR) eta RF seinaleak (Wi-Fi, GPS) taula txiki batean pilatuta daude. Diseinu kontu handirik gabe, interferentziak irudien zarata, fotograma jaitsi edo seinalea galtzen du.

Inpedantzia-kontrola: kalkulatu eta zorrozki kontrolatu 100 Ω-ko inpedantzia diferentziala MIPI, USB eta abiadura handiko beste pare diferentzial batzuentzat, eta 50Ω mutur bakarreko inpedantzia beste arrasto kritikoetarako.
Luzera bat etortzea: bikote ezberdinek eta DDR datu-taldeek luzera parekatu behar dute (±10 mils-en barruan) denbora egokia bermatzeko.
Guardia-trazamendua: bideratu lurraren arrastoak seinale kritikoekin batera (erlojua, I2C, audioa, bideoa) eta gehitu jostura-bideak isolatzeko.
Geruzak pilatzea: Erabili 4 geruzako edo 6 geruzako PCB beheko plano solido batekin eta potentzia-plano sendo batekin. Biratu abiadura handiko seinaleak barruko geruzetan hegazkinak blindaje gisa erabiltzeko.

Gainera, jarri beti TVS diodoak sarrerako konektoreetan ESD babesteko, gehitu ferrita aleak eta kondentsadoreak iragazterako elikadura sarreran eta erabili puntu bakarreko bereizketa plano analogikoen eta digitalaren artean. Teknika sinpleak baina oso eraginkorrak dira.

3. Fabrikazioa eta Kalitate Kontrola: Ekoizpen masiboaren aurretik Gatekeepers

Diseinu ona istorio erdia baino ez da. PCBA fidagarri bat bidaltzeko, fabrikazio eta proba prozesu sakonak ez dira negoziagarriak.

• SMT muntaketa eta AOI ikuskapena: entzute handiko fabrikek 3D SPI soldadura-pasten kalitatea, abiadura handiko hautsi eta kokatzeko makinak erabiltzen dituzte BGA eta 0402 osagaietarako eta AOI (Inspekzio Optiko Automatizatua) soldadura-akatsak detektatzeko (zubiak, juntura hotzak, osagaiak falta diren).

• FCT (Functional Circuit Test): simulatu benetako marra-kamaren funtzionamendua, PCBA piztuta eta funtzio guztiak probatuz: grabaketa, audioa, GPS seinalea eskuratzea, botoien erantzuna eta pantailako irteera.

• Erretze-proba (zahartze-proba): exekutatu PCBA etengabe zenbait edo hamarnaka orduz tenperatura eta hezetasun altuko ganbera batean. Horrek ezkutuko akatsak agerian uzten ditu (aldizkako soldadura-junturak edo osagai termikoki ezegonkorrak bezalakoak) eta epe luzerako fidagarritasuna bermatzeko urrats kritikoa da.

fidagarri bat eraikitzeadash cam PCBAingeniaritza sistematikoko ahalegina da. Oreka ekintza bat da: errendimenduaren, kostuaren, tamaina fisikoaren, xahutze termikoaren eta epe luzerako fidagarritasunaren arteko puntu gozoa aurkitzea. Gogoeta praktiko hauei aurrea hartuz gero, hutsune arrunt asko saihestu ditzakezu eta produktu arrakastatsu bat abiarazteko bidea erraztu.
