Mugimendu-sentsorearen PCBA diseinua "Mikro" aroan sartzen da 2026an

Zure sarrerako atetik hurbiltzen zarenean eta argiak automatikoki pizten direnean, edo telefonoa iraultzen duzunean eta pantaila berehala biratzen duzunean; itxuraz magikoak diren eszena hauek oinarrizko osagai batean oinarritzen dira: Mugimendu-sentsorea PCBA.

IoT eta ertz informatikaren hazkunde lehergarriarekin, mugimenduaren sentsaziorako diseinu tradizionalek ezin dituzte miniaturizazioaren, energia kontsumo oso baxuaren eta zarataren immunitatearen muturreko eskakizunak bete. 2025 eta 2026 artean, teknologia honek inflexio puntu kritiko batera iritsi da: "muntatzetik" benetako "integraziora" pasatzea.

I. Agur, Clunky Designs: PCBA integratuaren oinarrizko arkitektura

Tradizionalamugimendu sentsore PCBAAskotan, sentsorea modulu bereizi gisa konektatzen da zulo bidezko pinen bidez, bolumen handiak eta seinale-atzerapenak eraginez. Gaur egun, industria modu erabakigarrian ari da arkitektura integratu eta txertatuetara.

Azken literatura teknikoaren arabera, zehaztasun handiko mugimendu-sentsore PCBA modernoek MEMS sentsore-arkitektura txertatua erabiltzen dute. PCB substratuaren barruan zuzenean sistema mikroelektromekanikoak laminatuz, ingeniariek lau geruzako nukleo sistema bat eraiki dute:

1. Sentsazio-geruza: Laser mikromekanizazioak PCB barruan zehaztasun-mikro-barrunbeak sortzen ditu azelerometroetarako edo giroskopioetarako.

2. Seinalea baldintzatzeko geruza: zarata baxuko op-amp integratuek mikrovolt-mailako seinale ahulak maila erabilgarrietara areagotzen dituzte.

3. Prozesatzeko geruza: Txertaturiko Cortex-M4 MCUek tokiko datuak aurreprozesatzea ahalbidetzen dute, hodeiarekiko konfiantza murriztuz.

Diseinu integratuaren berehalako abantailak bolumena %40 edo gehiago murriztea eta zarataren immunitatea nabarmen hobetzea dira, seinale bide laburragoak direla eta, funtsezkoa telefono mugikorrentzat eta eramangarrientzat.

II. Star Technology: SMD iraultza PIR sentsoreetan

Mugimenduaren sentsorearen munduan, PIR (Infragorri pasiboak) sentsoreek gizakiak detektatzeko soluzio nagusi izaten jarraitzen dute. Hala ere, PIR sentsore tradizionalak handiak ziren, zulo bidezko soldadura behar zuten eta oztopo handia ziren guztiz automatizatutako ekoizpen-lerroetarako.

Hau orain aldatzen ari da. Miniaturazko IR sentsore birsorgailuekin (Murata bezalako fabrikatzaileen aitzindaria), industriak aspaldi itxaroten den aurrerapen bat lortu du:

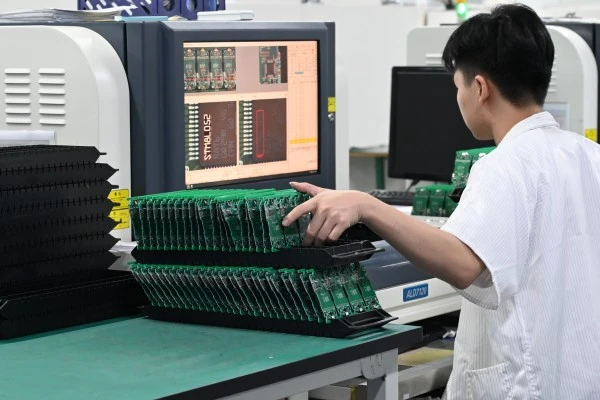

• Muntaketa guztiz automatizatua: SMD osagai hauek birfluxuaren soldadura estandarra onartzen dute. Produkzio-lerroek jada ez dute eskuzko lan-estaziorik behar sentsore berezi honetarako, eta PCBA-ren muntaketa guztiz automatizatua ahalbidetzen du.

• Profil oso baxua: "Kupula handiaren" lentearen diseinu tradizionalarekin alderatuta, Z ardatzaren altuera izugarri murrizten da, argiztapen adimendun ultramehea eta ezkutuko segurtasun-gailuak posible eginez.

• Irteera digital adimenduna: Desagertu dira seinale analogiko jasangarriak. Belaunaldi berriko sentsoreek I²C interfaze digitalak onartzen dituzte atalase konfiguragarriak dituztenak. Mugitzen ari den maskota eta sartzen den pertsona bat modu eraginkorrean bereiz ditzakete, alarma faltsuak nabarmen murriztuz.

III. Diseinua ekintza: nola saihestu mugimendu-sentsorearen hiru tranpak PCBA?

Hardwarea hobetu arren, mugimendu-sentsore PCBA sendo bat diseinatzea ez da erraza. 2025eko azken diseinu-gidalerroetan eta kasu-azterketetan oinarrituta, garatzaileek hiru erronka nagusi gainditu behar dituzte:

1. RF interferentziaren aurkako gerra isila Mugimendu-sentsore modernoko PCBAek hari gabeko komunikazio moduluak (Wi-Fi/Bluetooth) integratzen dituzte sarritan. Maiztasun handiko RF seinaleek sentsoreen seinaleak erraz honda ditzakete. Irtenbidea: inplementatu partizioaren isolamendua. Sortu "zona sentikorra" eta "interferentzia-iturburuaren eremua" PCBan, gutxienez 5 mm-ko tartea mantenduz, eta gehitu lurrezko metalezko ezkutu bat sentsorearen gainean.

2. Kudeaketa Termikoaren Zehaztasun Erronka Mugimendu-sentsoreak, batez ere PIR motak, oso sentikorrak dira tenperaturarekin. Tenperaturak eragindako abiarazle faltsuak ohikoak dira. Goi-mailako diseinu modernoek Tg altuko FR4 materialak erabiltzen dituzte matrize bidezko mikrotermikoak dituztenak, beroa sortzen duten osagaietatik (adibidez, LEDak edo LDOak adibidez), beroa azkar eramateko, sentsoreak ingurune termiko egonkor batean funtzionatzen duela ziurtatzeko.

3. Miniaturizaziorako HDI Prozesua Sentsore bat, MCU eta energia-kudeaketa 40 mm × 30 mm-ko espazio batean integratzeko, 8 geruzako eta 2 urratseko HDI (dentsitate handiko interkonexioa) prozesu bat behar duzu. 0,1 mm-ko mikro-bideak eta 01005 osagai ultra-txikiak erabiliz, diseinatzaileek bateriaren konpartimendua areagotu dezakete errendimendua mantenduz, horrela gailuaren bateriaren iraupena luzatuz.

IV. Merkatuaren joera: sentsoreen eta erdieroaleen arteko erlazio sinbiotikoa

Kontsumo elektronikotik haratago, mugimendu-sentsoreen PCBAetarako goi-mailako aplikazioak erdieroaleen fabrikazio eta doitasun handiko ekipamendu industrialetara hedatzen ari dira.

Industriaren azken analisien arabera, zehaztasun-mugimendu-sistemak funtsezko bihurtzen ari dira backend erdieroaleen prozesuetarako (ontziratzea, probak). Esate baterako, sentsore piezoelektrikoek eta doitasuneko robotek gizakiak ordezkatzen ari dira obleak oso hauskorrak eta pieza solte txikiak maneiatzen. Horretarako, PCBAk kokapen-zehaztasun errepikagarri eta bibrazioen immunitatea oso altua izan behar du.

Honek bilakaera handi bat markatzen du: mugimendu-sentsore PCBA jada ez da osagai "sentsore" bat soilik, "sentitzen, prozesatzen eta jarduten duen" begizta itxi baten garun adimenduna baizik.
