Produktuaren Deskribapena

Nola sortzen da lanpara adimenduna PCBA?

Lanpara adimenduna PCBA ekoizteko (Zirkuitu inprimatutako taula batzarra) Kontroladorea, prozedura orokor hauek jarraitu beharko dituzu behean bezala:

Diseinu elektrikoa:Hasi zirkuituaren eskema eta diseinua diseinatzen lanpara adimendunaren kontrolatzailearentzat. Horrek mikrokontrolagailuak, sentsoreak, LED gidariak, komunikazio moduluak (e.g., Wi-Fi, Bluetooth), energia kudeatzeko osagaiak eta beharrezko elementuak izan behar ditu.

PCB Fabrikazioa:Diseinua amaitu ondoren, sortu PCB diseinua PCB Design Softwarea erabiliz. Horren ondoren, diseinu fitxategiak PCB fabrikazio zerbitzu batera bidal ditzakezu benetako PCB sortzeko.

Osagaien kontratazioa:Eskuratu behar diren osagai elektroniko guztiak hornitzaile fidagarrietatik. Ziurtatu kalitate handiko osagaiak iturri ematea errendimendu hobea eta fidagarritasuna lortzeko.

SMT & Tht Muntaia:PCB eta osagaiak prest dituzunean, muntaketa prozesuarekin jarraitu dezakezu. Horrek osagaiak PCBra soldatzea dakar diseinurako diseinuaren ondoren. Hori eskuz edo muntaketa automatikoko makinen bidez egin daiteke, hala nola SMT makina edo urpekaritza.

Chip programazioa:Zure lanpara adimendun kontrolatzaileak mikrokontrolagailu bat dakar, firmwarea programatu beharko duzu. Horrek kode idaztea dakar lanpara adimendunaren funtzionaltasuna kontrolatzeko, hala nola distira maila, kolore tenperaturak eta komunikazio protokoloak doitzea.

Proba funtzionalak:PCB muntatu ondoren, egin proba sakona lanpara adimendunen kontrolatzaileek espero zen moduan ziurtatzeko. Kontrolatzailearen osagai, konexio eta ezaugarri guztien funtzionaltasuna probatu.

Itxituraren diseinua eta muntaia:Behar izanez gero, diseinatu lanpara adimendunaren kontrolagailuarentzako itxitura PCB eta osagaiak babesteko. Muntatu PCB itxituran sartu diseinuaren zehaztapenak jarraituz.

Kalitatearen kontrola:Egin kalitate kontroleko kontrolak PCBA kontrolatzaile adimendunak kalitate estandarrak eta zehaztapenak betetzen dituela ziurtatzeko.

Enbalatzea eta banaketa:Lanpara adimendunen kontrolatzaileek proba guztiak eta kalitate kontrolak gainditzea, paketatu bezeroei edo saltzaileei banatzeko.

Kontuan izan PCBA kontrolagailu adimendun bat ekoiztea Diseinu elektronikoa, muntaia, programazioa eta kalitate kontrolean espezializazio teknikoa dakar. Prozesu hauekin ezagutzen ez bazara, onuragarria izan daiteke PCB muntaketa eta elektronikaren fabrikazioan espezializatutako profesionalen edo enpresentzako laguntza bilatzea.

Unixplore-k zure gako-gako-gako zerbitzua eskaintzen duFabrikazio elektronikoaProiektua. Ez zaitez jar zaitez gurekin harremanetan zure zirkuitu batzordearen muntaketa eraikitzeko, aurrekontua egin dezakegu zure 24 orduetanGerber fitxategiaetaBOM zerrenda!

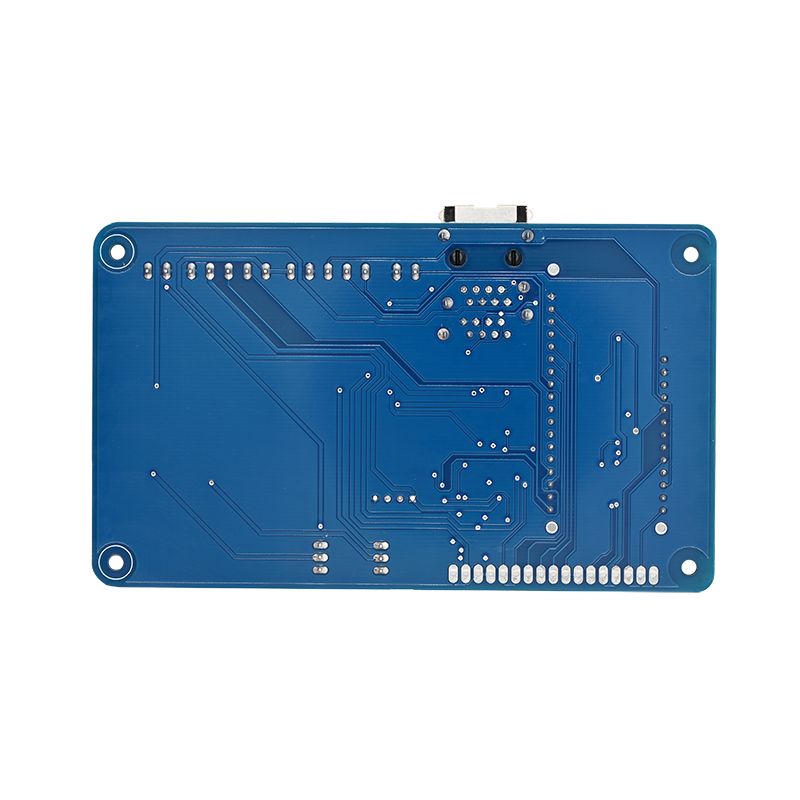

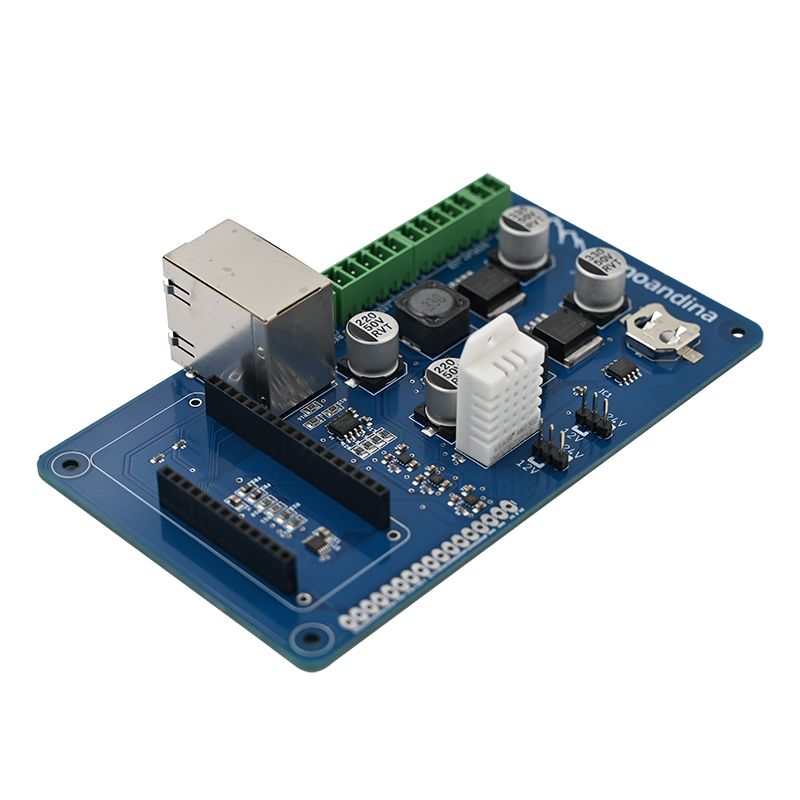

Lanpara adimenduna PCBA fabrikazioa

* Bezeroak hornitutako gerber fitxategia eta BOM zerrenda
* Egindako PCB hutsak, guk erositako osagaiak
* PCB fabrikazioa piezak guztiz muntatuta
*% 100 funtzioa ondo probatu da bidalketa aurretik
* ROHS betetzen da, berunik gabeko fabrikazio prozesua
* Bidalketa azkarra, ESD pakete independentearekin
* Geldialdi elektronikoa Fabrikazio Elektronikoko Zerbitzua PCB diseinurako, PCB diseinurako, PCBren fabrikaziorako, osagaien kontrataziorako, PCB SMT eta Muntaketa, IC Programazioa, Funtzio Proba, Pakete eta Bidalketa

Unixplore PCB & PCB Muntatzeko gaitasuna

Parametro	Gaitasun
Geruza	1-40 geruza
Muntaketa mota	Zuloa (tht), gainazaleko mendia (SMT), mistoa (tht + smt)
Osagaiaren gutxieneko tamaina	0201 (01005 metrika)
Osagaiaren tamaina maximoa	2.0 X 2.0 in x 0,4 in (50 mm x 50 mm x 10 mm)
Osagaien pakete motak	Bga, FBGA, QFN, QFP, VQF, VQFN, SOP, SOP, SSOP, TSSOP, PLCC, SIP, etab.
Gutxieneko pad zelaia	0,5 mm (20 mil) QFP, QFN, 0,8 mm (32 mil) BGArako
Gutxieneko arrastoaren zabalera	0,10 mm (4 mil)
Gutxieneko arrastoa	0,10 mm (4 mil)
Zulagailu gutxieneko tamaina	0,15 mm (6 milia)
Gehienezko taularen tamaina	18 in x 24an (457 mm x 610 mm)
Kontseiluaren lodiera	0,0078 (0,2 mm) 0,236 (6 mm)
Mahai materiala	CEM-3, Fr-2, Fr-4, High-TG, HDI, Aluminioa, maiztasun altua, FPC, zurrumurrua, Rogers eta abar.
Azaleko akabera	OSP, hasl, flash urrea, enig, urrezko hatza eta abar.
Soldadurako pasta mota	Liderra edo berunik gabekoa
Kobre lodiera	0,5oz - 5 oz
Muntatzeko prozesua	Sindikatzeko soldadura, olatuen soldadura, eskuzko soldadura
Ikuskapen metodoak	Ikuskapen optiko automatikoa (AOI), X izpiak, ikusmen ikuskapena
Proba metodoak etxean	Proba funtzionala, zunda proba, zahartze proba, tenperatura altu eta baxuko proba
Txanda denbora	Laginketa: 24 ordu eta 7 egun, masa korrika: 10 - 30 egun
PCB muntaketa estandarrak	ISO9001: 2015; Rohs, Ul 94V0, IPC-610E Class ll

Unixplore Balio Erantsiaren Fabrikazio Elektronikoko Zerbitzua

● IC aurrez programatzeko zerbitzua fitxategiarekin formatuanHex, elfetaOntzi.
● Lanpara adimenduna PCBA funtzioaren proba pertsonalizatua bezeroaren proben arabera
● Kaxa eraikitzeko zerbitzua plastikozko eta metalezko moldea eta zati ekoizpena barne
● Estaldura konformala, laka estaldura selektiboa, epoxi erretxina poting
● Hari-arnesa eta kable bidezko muntaia
● Bukatutako produktuen muntaketa kaxa, pantaila, mintz-aldagaia, etiketatzea eta kartoizko pertsonalizatua edo txikizkako kutxa ontziratzea barne.
● PCBArako hirugarren proba ugari eskuragarri daude eskatuta
● Produktuen ziurtagiriaren laguntza

PCBA ekoizpen prozedura

1.Soldadura automatikoa inprimatzea
2.Solderpaste inprimaketa eginda
3.SMT Aukeratu eta Lekua
4.SMT jasotzea eta egindako lekua
5.Soldadura prestatzeko prest
6.Egindako Soldadura Egina
7.AOI prest
8.AOI ikuskapen prozesua
9.Osagaiaren kokapena
10.Uhinen soldadura prozesua
11.Tht muntaia eginda
12.AOI ikuskapena tht muntaia egiteko
13.IC programazioa
14.Funtzio proba
15.QC Egiaztatu eta konponketa
16.PCBA konformal estaldura prozesua
17.ESD Enbalatzea
18.Bidalketa prest

Ontziagailu

PCBArentzat

Amaitutako produktuarentzat
