Kontsumo elektronikoan eta PCB fabrikazioan 20 urteko esperientziarekin, milaka sabaiko argi-multzo berrikusi ditut. Gida honek materialaren hautaketa, kudeaketa termikoa, gidariaren topologiak eta sabaiko argiaren PCBA diseinuari dagozkion betetze-eskakizunak biltzen ditu.

Zer egin behar duen PCBA sabaiko argiak

Sabaiko argi batek PCBA (Zirkuitu Inprimatuko Plaka Muntaia) LED argi iturria kontrolatzen eta elikatzen du. PCB huts batek ez bezala, PCBA batek plakan soldatutako osagai guztiak biltzen ditu --- LEDak, kontrolatzaileak, erresistentziak, kondentsadoreak eta konektoreak.

Sabaiko argiaren PCBAren funtzio nagusiak:

- AC-DC bihurtzea (kontrolatzailea integratuta badago):LEDetarako 110-277V AC tentsio baxuko DC bihurtzen ditu

- Etengabeko egungo erregulazioa:LED korronte egonkorra mantentzen du sarrerako tentsioaren gorabeherak izan arren

- Kudeaketa termikoa:Beroa LED junturetatik urruntzen du akats goiztiarra saihesteko

- Iluntzeko kontrola (aukerakoa):Hormako dimmergailuak dituzten interfazeak (0-10V, TRIAC edo PWM)

PCB hutsarekiko aldea:PCB biluzi batek kobrezko arrastoak eta padak ditu baina osagairik ez. PCBA bat guztiz muntatuta dago eta argi-elementuan instalatzeko prest dago.

Oinarrizko Zehaztapen Teknikoak

Sarrerako potentzia-parametroak

ParametroaErrendimendu handiko tarteaSarrerako tentsioa (AC)110-120V (AEB) edo 220-240V (EB)90-277V (unibertsala)Sarrerako maiztasuna50/60 Hz50/60 HzPotentzia-faktorea (PF)> 0,70 (kontsumitzailea)>0,90 Harmoniko komertziala) (THD)<20%<15% (DLC eskakizuna)Turten gaineko babesa 1 kV (oinarrizkoa) 2-4 kV (komertziala)

Potentzia-faktorea eta THD eskakizunak Energy Star eta DLC estandarren arabera.

LED irteeraren zehaztapenak

Parametroa Potentzia baxua Potentzia ertaina Potentzia handia Lumen-irteera totala 800-1500 lm (60W goritasuna ordezkatzen du)1500-3000 lm3000-5000 lm+LED-kopurua18-4848-100100-200+LED Korrontea50-150 m-A0030000001 Potentzia 8-15W15-30W30-60W

Zehaztapen fisikoak

ParametroaFR4 estandarra Aluminioa MCPCBTaularen formaBirobil, karratu edo pertsonalizatuBirobil, karratu edo pertsonalizatuDiametroa (ohiko biribila)100 mm-tik 300 mm-ra100 mm-tik 300 mm-ra Kobrearen pisua1 oz (seinalea), 2 oz (potentzia)1-2 ozGeruza kopurua2 geruza (ohikoena) 0-30 geruza. W/m·K1-9 W/m·K

PCB Materialen hautaketa: FR4 eta aluminiozko MCPCB

FR4 eta aluminiozko MCPCB (Metal Core PCB) aukeratzea da sabaiko argiaren PCBA diseinuan erabakirik garrantzitsuena.

Konparazio taula

EzaugarriaFR4 PCBAAluminiozko MCPCBeroankortasun termikoaUrria (0,3-0,5 W/m·K)Onatik bikain (1-9 W/m·K)PisuaArinaModeratuaKostua (bolumen baxua)BaxuaModeratua (FR4 baino %30-50 handiagoa)LED-en bizi-iraupena 150mA30.000-400000000000000000000000000000000000000000000000000000000000000000000000000000000. Aplikazioa Potentzia baxua (<12W), ordezka daitekeen bonbilla Potentzia ertaineko eta handiko sabaiko aparatuak

Erabaki Matrizea

Sabaiko argiaren potentziaGomendatutako PCBA MaterialaArrazoia5W-12W (erreserbadun muntaketa txikia)FR4 (2 geruza)Kostu txikiagoa, bero onargarria12W-25W (sabai estandarra)Aluminiozko MCPCB (1-2 W/m·K)Kudeaketa termikoa ezinbestekoa da 25W-50W (panel handiak)Aluminiozko/prestantzia handiko LED (-3-K) gainberotzea50W+ (komertziala)Premium aluminiozko (5-9 W/m·K) edo kobrezko nukleoaDerrigorrezkoa fidagarritasuna lortzeko

Oinarrizko araua:15W-tik gorako sabaiko argietarako, erabili aluminiozko MCPCB. FR4 LED porrota goiztiarra eragingo du beroa pilatzearen ondorioz.

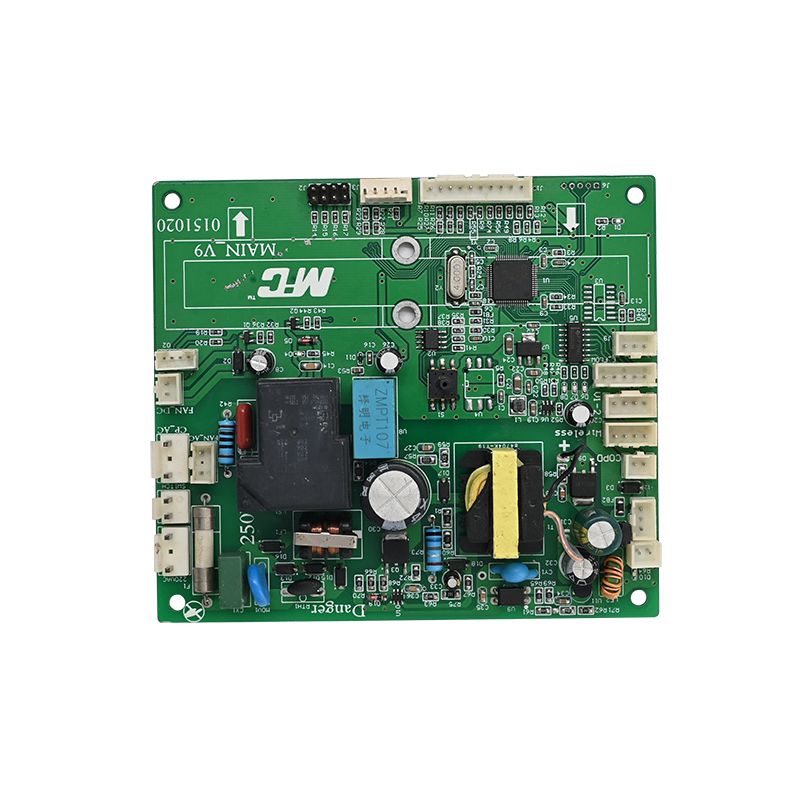

Sabaiko argiaren PCBA kontrolatzailearen topologia

Sabaiko argien PCBAek bi kontrol-arkitektura nagusi erabiltzen dituzte: integratua (osagaiak plaka berean) edo urrunekoa (kontrola-plaka bereizia).

Kontrolatzaile integratua eta urrunekoa

Aspektua Kontrolatzailea integratua (COB edo lineala)Urrutiko kontrolatzailea (plaka bereizia) Gidariaren kokapena LEDen PCBA berean Arbel bereizia, hari bidez konektatuta. Potentzia arrunta 5W-25W15W-100W+Eraginkortasuna 80-88%85-93% Flicker-errendimendu iragazgaitza lineal bikainarekin bateragarri txarra izan daiteke. (TRIAC soilik) Zabala (0-10V, TRIAC, DALI)Kostu txikiagoa (taula bakarra)Goiagoa (bi plaka)Kostuarekiko sentikorrak diren, iluntzea ez duten aparatuetarakoKostuari dagokionez, erregulagarriak, potentzia handikoak.

Korronte Konstantea vs Tentsio Konstantea

Gidari mota OnenaAbantailakDesabantailak Korronte konstantea (CC)Dira zuzeneko LED kateak Errazagoa, osagai gutxiago LED kopuruak gidariaren tentsioarekin bat etorri behar du. Tentsio konstantea (CV) Plaka anitz dituzten aparatu modularrak 12V/24V estandarra, zabaltzeko erraza Korrontea mugatzeko erresistentzia bereiziak behar ditu.

Sabaiko argiaren PCBArako gomendioa:Erabili korronte konstanteko kontrolatzaile-topologia diseinu integratuetarako. LED korronte egonkorra eskaintzen du erresistentzia gehigarririk gabe.

Sabaiko Argiaren PCBA kudeaketa termikoa

Beroa LED bizi-iraupenaren etsai nagusia da. LED juntura-tenperaturan 10 °C-ko murrizketa bakoitzeko, iraupena bikoiztu egiten da.

Bide Termikoaren Diseinua

Sabaiko argiaren PCBA baten bide termikoak sekuentzia hau jarraitzen du:

LED juntura → LED pad termikoa → PCBA kobrea → geruza dielektrikoa (MCPCB) → aluminiozko oinarria → aparatuaren etxebizitza → gelako airea

Lotura ahulena:Geruza dielektrikoa (kobrezko zirkuituaren eta aluminiozko oinarriaren arteko isolamendua). Dielektriko estandarrak 1-3 W/m·K eroankortasuna du. Premium dielektrikoa 5-9 W/m·K-ra iristen da.

LED Pad Diseinu Arauak

Diseinu-elementuaBetekizuna LED azpian 9-12 bide termikoak (0,3 mm-ko diametroa) Potentzia handiko LED bakoitzeko betegarri bidez Bete eta tapatu (gainean soldatzeko aukera ematen du) Kobrezko padaren tamainaGutxieneko 2x LED pad termikoen tamaina Soldadura estaldura.

Egiaztapen termikoa

Ekoizpen proba:Muntatu ondoren, jarri sabaiko argia potentzia betean ordubetez. Neurtu tenperatura LED padetan infragorri kamera batekin.

Tenperatura (LED pad) Kalifikazioa. Espero den bizi-iraupena <50°CEbikaina70.000+ ordu50-60°COna50.000-70.000 ordu60-70°Conargarria30.000-50.000 ordu> 70°CFusteko arriskua <20.000 ordu

PCB Diseinu Arauak Sabaiko Argiaren PCBArako

1. araua: LED simetrikoa jartzea

Jarri LEDak uniformeki PCBAn puntu beroak saihesteko eta argiaren banaketa uniformea ziurtatzeko. Sabaiko argi biribiletarako:

- Jarri LEDak zirkulu zentrokideetan

- Aldameneko LEDen arteko tarte berdina

- Mantendu distantzia koherentea taula ertzetik

2. araua: Korronte handiko arrasto laburrak

Korronte handiko arrastoak (LED potentzia eta lurra) ahalik eta laburren eta zabalenak izan behar dira. Kalkulatu behar den zabalera:

2 oz kobrerako, 20 °C tenperatura igoera:

- Zabalera (mils) = Korrontea (Ampere) × 35

Adibidea: 300 mA (0,3 A) arrastoa → 0,3 × 35 = 10,5 mils (0,27 mm) gutxienez

Gehitu % 50eko segurtasun-marjina:Erabili 16 mils (0,4 mm) 300 mAko arrastoetarako.

3. Araua: AC eta DC Atalak bereiztea

PCBAk AC-DC bihurgailu integratua badu:

- Mantendu AC sarrera (tentsio handikoa) plakaren ertz batean

- Mantendu 3 mm-ko ihes-distantzia AC eta tentsio baxuko DC arrastoen artean

- Erabili zirrikitu fisiko bat edo lubanarro bat PCBn espazio estua bada

4. araua: kobrea lurrerako isurtzea

Erabili kobre solido bat goiko geruzan (MCPCBrako, zirkuitu geruza) LED itzuleretarako. Horrek tentsio jaitsiera murrizten du eta beroaren hedapena hobetzen du.

5. Araua: Daisy-Chain Potentzia Banaketa

Sabaiko argi luzeagoetarako (linealak edo laukizuzenak), bideratu potentzia-traza bus zentral gisa, aurreko katearen amaieratik LEDak elikatu beharrean.

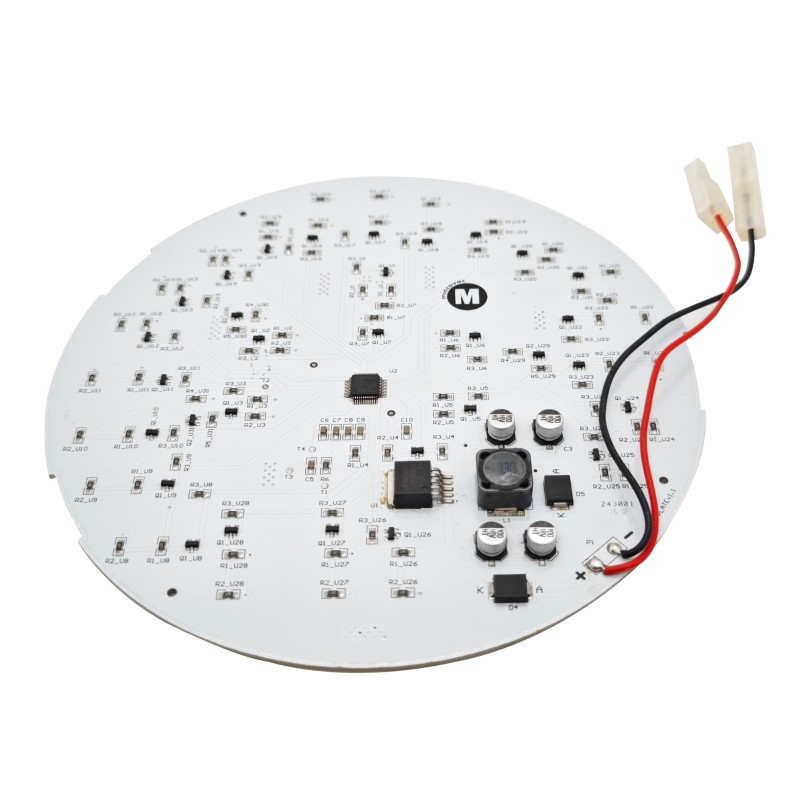

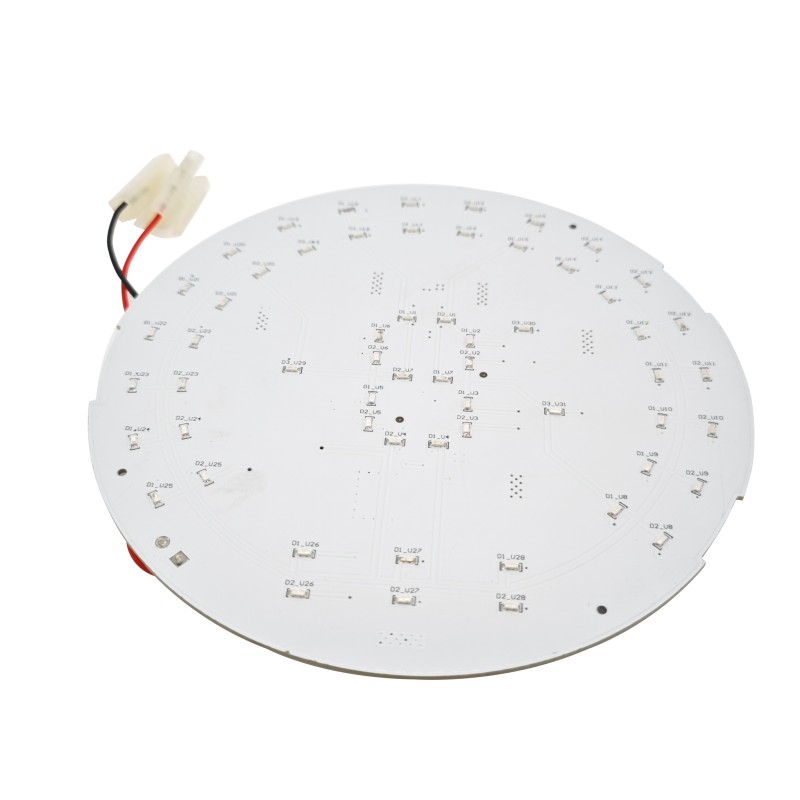

Sabaiko argiaren PCBA diseinuaren adibidea (borobila)

PCBA sabaiko argi biribil tipiko batek (150 mm-ko diametroa, 36 LED) geruza pila hau du:

GeruzaFuntzioaKobrea PisuaGoiko (zirkuitu geruza)LED pads, arrastoak, kontrolagailuaren osagaiak2 ozGeruza dielektrikoaBailatze elektrikoa 75-100 µmAluminiozko oinarriaBero hedapena eta euskarria mekanikoa 1,6 mm-ko lodieraBehean (aukerakoa)Bigarren osagaiak edo soldadura-maskara soilik N/A

Flicker eta dimming gogoetak

Flicker-aren arrazoiak

LED keinua gidariaren irteerako korronteak uhindura nabarmena duenean gertatzen da. Ohiko arrazoiak:

- Irteerako kapazitate nahikoa ez dagidarian

- TRIAC dimmer-en bateragarritasun eskasa(lehen ertzeko dimmer-ak karga kapazitiboekin)

- Maiztasun baxuko PWM iluntzea(<1 kHz)

Flicker metrika

MetrikoaOnaOnargarriaTxalaKiri-dira-ehunekoa (100Hz)<10%10-30%>30%Flicker-indizea<0.10.1-0.3>0.3Kiri-dira-maiztasuna>1 kHz100-1000 Hz<100 Hz

Flicker murrizteko teknikak

TeknikaEfektuaKostua EraginaGehitu irteerako kondentsadorea (100-470µF) 100-120 Hz-ko uhina murrizten du. (0,50-1,00 $)

Betetzea eta Ziurtagiria

Merkatuaren arabera eskatzen diren ziurtagiriak

Merkatuaren Ziurtagiriaren BaldintzaUSAUL 1598 edo UL 8750 LED luminarietarako segurtasunaKanadaCSA C22.2 250.0 zk. Argiztapenerako segurtasunaEUCE (LVD, EMC, RoHS barne)Segurtasuna, isurketak, substantzia arriskutsuak GlobalIEC 62031 62031 LED Efizientzia orokorrerako edo DLCE Starbate eraginkortasun energetikoa (DUSing) LEDEnergia moduluak hautagarritasuna, erabilgarritasun baldintzak

Ohiko betetze-probak

ProbaEstandarraIrizpideakErresistentzia dielektrikoa (hipot) UL 87501500V AC minutu 1, matxurarik gabe Lurraren jarraitutasunaUL 8750<0,1Ω lurreko terminalaren eta agerian dagoen metalaren artean

Sabaiko argiaren PCBA galderak

Q1: Sabaiko argi PCBA bera erabil al dezaket 120V eta 277V aplikazio komertzialetarako?

A:Ez, ez sarrera unibertsaleko kontrolatzailerik gabe. Hona hemen matxura teknikoa:

120 V ACrako bereziki diseinatutako PCBA batek 200 V DC bus tentsiorako gutxi gorabehera baloratu diren osagaiak erabiltzen ditu (zuzenketaren ondoren). 277 V AC-tan, zuzentutako DC busa 390 V DC da gutxi gorabehera. Honek 120V-ko kondentsadore, MOSFET eta diodo estandarren tentsio-kalifikazioa gainditzen du.

Osagaien tentsioaren derating baldintzak:

Osagaiak 120V-ko balorazioa277V-ko Beharrezko balorazioaSarrera-kondentsadorea200V400-450VMOSFET250-300V500-600VDiodo zuzentzaileak200V400VIrteeratze distantzia1,5mm3,0mm

Bi tentsioetarako PCBA bakarra behar baduzu:

- Zehaztu asarrera unibertsala kontrolatzailea90-277V AC baloratua

- Erabili gutxienez 400V DC busetarako balio duten osagaiak

- Diseina ezazu 3 mm-ko PCB-ko fluxua AC linearen eta tentsio baxuko sekzioen artean

- Osagaien kostua % 10-20 handiagoa espero da

Alternatiba:Sortu bi PCBA aldaera --- bat 120V-rako (kostu txikiagoa) eta beste bat 277V-rako (tentsio balorazio handiagoa). Hau ohikoa da argiztapen komertzialen fabrikazioan.

2.G.: Nola ziurtatzen dut nire sabaiko argiaren PCBA behar bezala funtzionatzen duela TRIAC hormako dimmer batekin?

A:TRIAC dimmer bateragarritasuna sabaiko argien PCBA diseinatzaileentzako erronka arrunta da. Hona hemen ingeniaritza ikuspegia:

Arazoa:TRIAC dimmer-ak bonbilla gorietarako diseinatu ziren (karga erresistenteak). LEDek karga erreaktiboa aurkezten dute, eta horrek TRIAC-a gaizki egitea eragin dezake, keinua, keinuka edo % 30etik behera iluntzea eraginez.

1. irtenbidea - Odol-erresistentzia (pasiboa):
Gehitu bleeder erresistentzia (10-50 kΩ, 1-2W) AC sarreran. Honek nahikoa korronte ateratzen du (5-15 mA) TRIAC-a behar bezala eroalean mantentzeko ziklo erdi bakoitzean.

Emaitza:Behe-mailako iluntzea hobetzen du (normalean %10-15 gutxienez). 1-2W egonean-galera gehitzen du.

2. irtenbidea - odoljario-zirkuitu aktiboa (hobea):
Bloeder aktibo batek (IC-k kontrolatua) TRIAC-ek bestela gaizki egingo lukeenean soilik hartzen du korrontea. Eraginkortasun galera zerotik gertu dago.

3. irtenbidea - Zehaztu TRIAC dimming kontrolatzailearen IC:
LED kontrolatzaile komertzialeko IC askok TRIAC iluntzeko detekzioa eta odoljarioen kontrola barne hartzen dituzte. Adibideak honako hauek dira:

- TI LM3447(TRIAC dimmable LED kontrolatzailea)

- MPS MP4030(TRIAC iluntzeko lehen mailako erregulatzailea)

Proba egiteko eskakizuna:Egiaztatu iluntzeko bateragarritasuna gutxienez TRIAC dimmer-modelo desberdinekin (Lutron, Leviton, Legrand). Dimmer-ak nabarmen aldatzen dira beren unean uneko mantentze-baldintzetan.

Eremu hutsegitearen seinalea:Sabaiko argiak dir-dir egiten badu edo dir-dir egiten badu %50etik behera ilundu denean, odoljario-zirkuitua ez da egokia.

Q3: Zeintzuk dira sabaiko argien PCBA fabrikazioan kalitate-arazo ohikoenak?

A:Milaka produkzio-ikuskapenetan oinarrituta, bost akats hauek sabaiko argiaren PCBA kalitate arazoen % 80 baino gehiago dira.

AkatsaMaiztasunaErroaren kausaDetektatzeko metodoaBerraztertzeko kostuaLED-en hilarria %1-5eko soldadura-pasta bolumen irregularra LED padetanAOIAltua (LEDak hondatuta)Led azpian soldadura-hutsakOhikoak Errefluxuko gasak harrapatutaX-izpien ikuskapenean Bat ere ez (hutsuneak <%25 onargarria)Polaritate alderantzikatua edo %2-ko LED-ak ikusita. (kolorea/marka)Oso altua (txatarra-taula)Soldatu-juntura hotzak kontrolatzailean IC1-3%Errefluxu-tenperatura nahikoaAOI edo eskuzko ikuskapenaErtaina (berrelan posiblea)Pasta termiko nahikoa (MCPCB)5-10%Aplikazio koherenteaTira proba edo irudi termikoaBaxua (gehitu itsatsi)

Prebentzio estrategiak:

LED hilarria:

- Erabili txantiloien irekidurak LED padak baino apur bat handiagoak (1:1.1 ratioa)

- Ziurtatu errefluxuaren profila likidusaren gainetik 60-90 segundoko denbora duela (TAL)

Alderantzizko polaritate LEDak:

- Erabili polaritate argia duten LEDak (anodoa/katodoa)

- Ikuskapen optiko automatizatua (AOI) ezartzea polaritatearen egiaztapenarekin

- Egin % 100eko polaritate-proba hegan zunda edo iltze-ohean

Soldadura hotzeko juntadurak:

- Egiaztatu errefluxuaren puntako tenperatura (245-260 °C berunik gabeko SAC305rako)

- Monitorizatu labearen profila egunero profiler batekin (ez lote bakoitzeko behin)

Pasta termiko nahikoa (MCPCB dissipatzeko):

- Erabili txantiloia edo serigrafia itsatsi termikorako (ez eskuzko aplikazioa)

- Helburua 0,3-0,5 mm-ko pasta-lodiera

- Egiaztatu estaldura muntatu ondoren (pasta termikoak ertzak apur bat estutu behar ditu)

Sabaiko argiaren sarrerako PCBA ikuskatzeko kalitatea kontrolatzeko zerrenda:

Ikuskapen-elementuaMetodoa Onarpen-irizpideakLED polaritateaIkusmena edo AOI% 100 zuzena Soldadura-junturak (potentzia-osagaiak)AOINzubirik gabe, soldadura nahikorik ez LED hutsuneakX-izpiak (lagina % 5-10) <% 25 pastillako Pasta termikoaIkusmena (ertza estutu) Ikusgai muntaketa-zunda elektriko edo proba guztietan. iltze-oheaIrekia/laburra, LED aurrerako tentsioaren egiaztapena

Sabaiko argia PCBA fabrikazio-zerrenda

Ekoizpen UrratsEbaldintzaEgiaztapena PCB sarrerako ikuskapena Ez da deformaziorik, lodiera zuzena, ENIG akabera ikusgai Ikusmen eta neurketa neurketa Soldadura-pasten inprimaketa Txantiloiaren lodiera 0,1-0,12 mm, irekidura-lerrokatzea ± 0,05 mmSPI (soldadura-pasten ikuskapena)Pick-and-placeLED kokapenean ±0,05 mm-ko salduaren zehaztasuna jarri ondoren. 245-260 °C, TAL 60-90 segundo Profilatzailearen datuak sorta bakoitzeko Pasta termikoen aplikazioa 0,3-0,5 mm-ko lodiera, estaldura osoaPisuaren egiaztapena + bisuala Bero-disipadoraren muntaketa Presio uniformea, tarterik gabeTorloju-momentuaren zehaztapena Proba elektrikoaIrekia/laburra, LED polaritatea, korrontearen neurketa Proba automatizatua

Laburpena: Kalitate oneko sabaiko argiaren PCBA kontrol-zerrenda

Kalitate oneko PCBA sabaiko argi batek kostua, errendimendu termikoa eta betetzea orekatzen ditu. Etxebizitzarako ekipamendu estandarrentzat (15-25W), aluminiozko MCPCBk 2 oz-ko kobrearekin, korronte konstanteko kontrolatzailearekin eta 60 °C-tik beherako LED padaren tenperaturak 50.000 ordu baino gehiagoko iraupena lortzen du etengabe. Dimma daitezkeen aparatu komertzialetarako, gehitu TRIAC-ekin bateragarriak diren kontrolatzaileen IC-ak eta odoljario-zirkuituak. Fabrikazio akats ohikoenak --- LED hilobiak, alderantzizko polaritatea eta juntura hotzak --- saihestu daitezke AOI ikuskapenarekin eta kontrolatutako errefluxu profilekin.

Diseinu-elementua	Baldintza
PCB materiala	Aluminiozko MCPCB> 15W-rako; FR4 onargarria <12W-rako
Kobrearen pisua	2 oz botere arrastoetarako; 1 oz seinalerako
Kudeaketa termikoa	9+ bide termiko LED bakoitzeko; LED padaren tenperatura <60°C karga osoan
Gidariaren topologia	Korronte konstantea (integratua edo urrunekoa)
Flicker kontrola	Irteerako kapazitatea 100-470µF; PWM iluntzea > 4 kHz erabiltzen bada
Iluntzeko bateragarritasuna	Bleeder zirkuitua TRIAC-erako; iluntzeko IC dedikatua emaitza onenak lortzeko
Tentsio balorazioa	Sarrerako tentsio maximorako baloratu diren osagaiak (120 V edo 277 V edo unibertsala)
Ziurtagiriak	UL edo CE xede-merkatuan oinarrituta; Energy Star merkataritzarako
Fabrikazio-ikuskapena	AOI (LED polaritatea, soldadura-junturak), X izpiak (hutsuneak), proba elektrikoa
