Elektronika fabrikazioan eta SEOan 20 urte daramatzatela, ehunka irteera seinaleen muntaia ikuskatu ditut. Gida honek instalazioen kudeatzaileek eta zehatzaileek benetan bilatzen dituzten zehaztapen teknikoak, betetze-arauak eta mundu errealeko errendimendu-neurriak biltzen ditu.

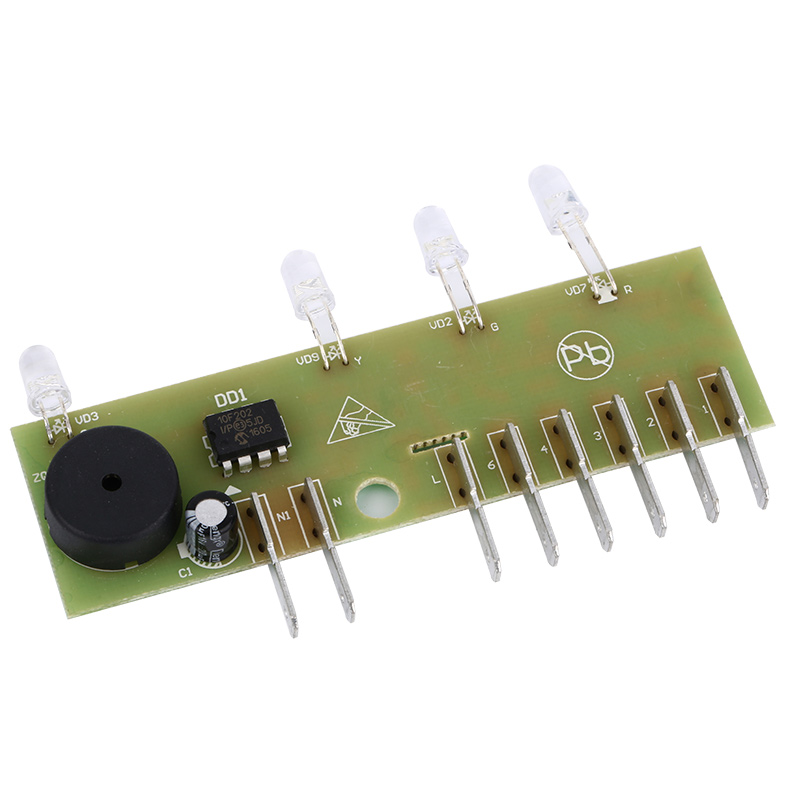

Zerk egiten du desberdina PCBA irteera seinale bat?
Argiztapen-taula estandarrak ez bezala, irteera-seinale PCBA batek aldi berean hiru funtzio kudeatu behar ditu:
- Potentzia bikoitzeko bideak:AC lineako sarrera (120V edo 277V) gehi bateriaren ordezko bateria kargatzeko zirkuitu bat.
- Larrialdiko transferentzia aldatzea:DC bateriara aldatzea automatikoki potentzia galdu eta 0,1 segundotan.
- LED kateen kudeaketa:Korronte konstantearen kontrola 6 eta 36 LED gorri edo berdeentzat.
Eraikuntza-kodeek 90 minutuko argiztapena eskatzen dutenez, korronte baxua eta bateria kargatzea fidagarria izan behar du PCBA diseinuak.
Oinarrizko Zehaztapen Teknikoak
Jarraian zerrendatutako parametro guztiek UL 924 eta NFPA 101 arauak betetzen edo gainditzen dituzte. Egiaztatu beti ziurtagiriak zure hornitzailearekin.
Sarrera eta irteerako potentzia
ParametroBalio estandarraBetetzeaSarrerako tentsioa (AC)120V / 277V / 347V (50-60Hz)UL 924Larrialdi-moduaren tentsioa6V-tik 12V-ra DC (NiCd edo LiFePO4 bateria)NFPA 101Irteera-potentzia totala 2W-8W-tik 2W-tik 8W-ra (Led Power Power-aren araberakoa) karga osoarekinIEC 61000-3-2Eraginkortasuna>% 82 (AC-DC bihurketa)DOE 2021 estandarrak
Bateria kargatzeko zehaztapenak
Parametroa BalioaOharrak Karga-tentsioa (NiCd) 7,2 V-tik 8,4 V-ra (6 V-ko pakete nominaletarako) Tenperatura konpentsatua Karga-korrontea 50 mA-tik 200 mA-ra (korronte konstantea) Gainberotzea saihesten duBateria mota onartzen NiCd, NiMH, LiFePO4Auto-detekzioa PCBA-ren %0024 orduetan kargatu behar da. Mozketak 5,4 V ± 0,2 V deskarga sakonak saihesten ditu
Ingurumena eta fisikoa
ParametroBalorazioaFuntzionamendu-tenperatura0°C-tik +50°C (barruan) / -10°C-tik +55°C (kokapen hezea)Biltegiratze-tenperatura-20°C-tik +60°CCB Oinarrizko materialaFR4 (Tg 130°C gutxienez) edo CEM-1 kostu murriztuko bertsioetarako Kobrearen Lodiera1 oz. 2 ozetara. (potentzia-arrasto nagusiak 2 oz behar ditu.) Sukoitasun-balorazioaUL 94V-0 (arbelean markatua)
UL 924 betetzen duen PCBA baten diseinu-ezaugarri nagusiak
Kode bat betetzen duenaIrteera seinalea PCBAez da hautazkoa. Hona hemen ikuskatzaileek zer egiaztatzen duten.
1. Larrialdi-transferentzia automatikoa
- Transferentzia denbora:Plakak ACtik bateriara aldatu behar du 0,1 segundo baino gutxiagotan. Giza begiak ikusten duen edozein atzerapenek huts egiten du ikuskapenean.
- Proba zirkuitua:Sakatu-botoi integratuak proba-puntu elektrikoaren hutsegitea simulatu behar du AC sare elektrikoa deskonektatu gabe. Hau derrigorrezko UL 924 ezaugarria da.
2. Bateria Kudeatzeko Sistema (BMS)
- Gainkargaren babesa:PCBAk kargatzeari utzi behar dio bateriaren tentsioa 8,4 V-ra iristen denean (6 V NiCd paketeetarako).
- Alderantzizko polaritatearen babesa:Bateriaren sarrerako diodoek kalteak saihesten dituzte instalatzaileak bateria atzerantz konektatzen badu. Hau da eremuko hutsegiteen kausa nagusia.

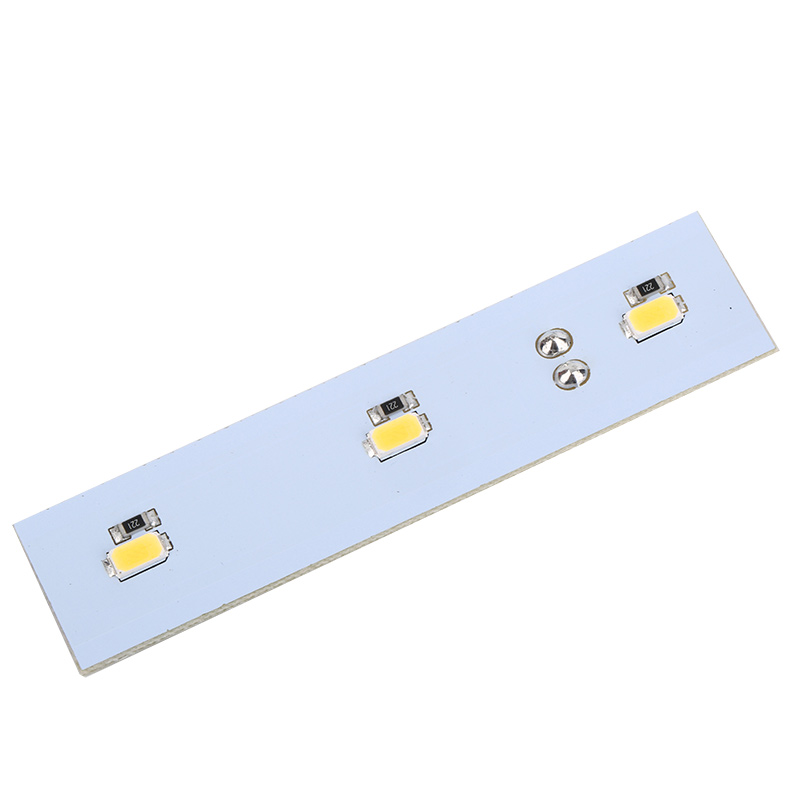

3. LED konfigurazioaren malgutasuna
Irteerako seinale PCBA plaka gehienek LED antolamendu anitz onartzen dituzte:
- 6 LED seriea:Aluminiozko estrusiozko errotuluetarako estandarra (gorria edo berdea).
- 12 LED paraleloa + seriea:Ohikoa alde biko seinaleetarako (pasilloa edo sabaiko muntaia).
- 18 eta 36 LED multzoak:Lumen handiko irteera seinaleetarako erabiltzen da (100 kandela baino gehiago).
4. Autodiagnostikoa (Unitate aurreratuak)
Premium PCBAek mikro kontroladore bat dute:
- Bateriaren edukiera erregistratzen du 30 egunean behin.
- Egoera LED gorri/berde batek keinu egiten du bateriaren osasuna adierazteko.
- Alarma entzungarri bat seinalatzen du (aukerakoa) bateria ahalmen nominalaren % 80tik behera jaisten denean.
Egiaztatu behar dituzun ziurtagiriak
Edozein agindu aurretikIrteera seinalea PCBA, eskatu hiru dokumentu hauek:
ZiurtagiriaJurisdikzioaZer egiaztatzen duUL 924USALarrialdietarako argiztapena eta elektrizitate-ekipoakNFPA 101 (Life Safety Code)AEBIluminazioaren iraupena (90 min) eta transferentzia-denboraCSA C22.2 zk. 141KanadaLarrialdietako argiztapen-ekipoakRoHS 3 (2015/863/EU)EUSustantzia arriskutsu mugatu gabe
Abisua:Serigrafia geruzan UL marka ikusgarririk gabeko PCBA bat ziurrenik gabe dago. Eremuko ikuskatzaileek zure eraikin osoa huts egin dezakete horretarako.

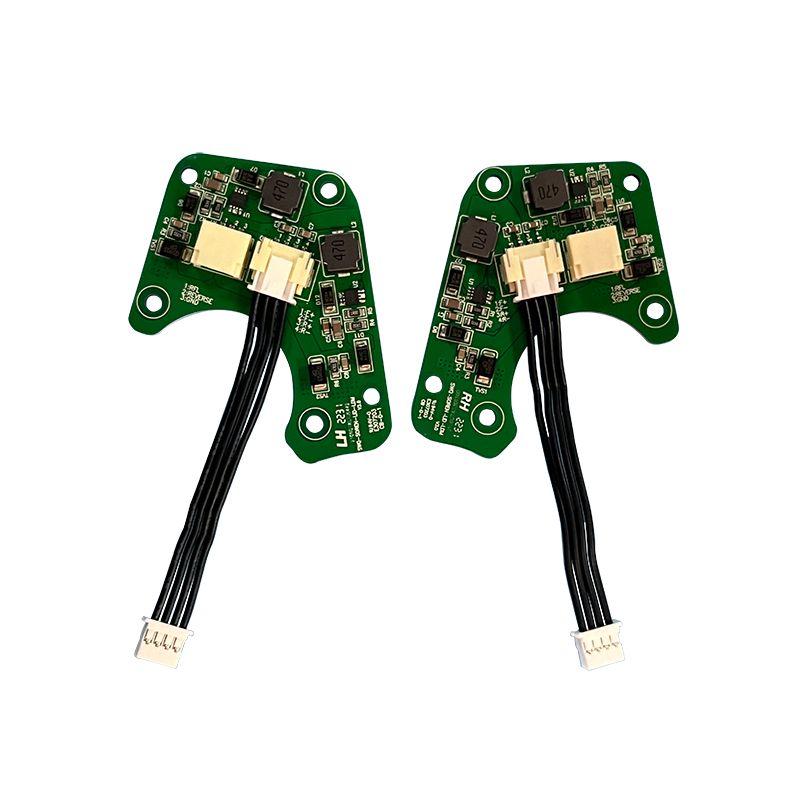

Fabrikazio-Kalitate Adierazleak
Erabili kontrol-zerrenda hau hornitzaile baten ebaluazioanIrteera seinalea PCBA.
- Soldadura-maskararen erregistroa:Okerrak ez du 0,005 hazbete baino gehiago izan behar. Tentsio handiko arrastoetan agerian dagoen kobrea shock arriskua da.
- Serigrafia irakurgarritasuna:Osagaien izendatzaile guztiak (R1, C2, IC1), polaritate-markatzaileak eta UL fitxategi-zenbakiak argi eta garbi irakur daitezke muntatu ondoren.
- Zulo zeharkako osagaiak:Baterien konektoreak eta probako etengailuak uhin bidez soldatuta egon behar dira, ez eskuz soldatuta, juntura hotzak saihesteko.
- Estaldura konformatua (aukerakoa):Leku hezeetarako (komunetarako, kanpoko irteera estalietarako), PCBAk akriliko edo uretanozko estaldura konformatua behar du. Bilatu osagai guztien gainean akabera matea edo distiratsua.
Irteera seinale PCBA galderak
Jarraian, instalazioetako ingeniariek eta kontratazio espezialistek maiz jasotzen ditudan hiru galdera tekniko daude.
1.G.: Erabili al dezaket LED kontrolatzaile PCBA estandar bat nire irteera-seinalerako, irteera-seinale dedikatu baten ordez?
A:Ez, eta hona hemen zergatik den arriskutsua. LED kontrolatzaile estandar PCBA batek hiru zirkuitu kritiko falta ditu:
1. Bateria babeskopia aldatzea:Gidari estandarrek ez dute AC potentzia galera hautematen. Zure irteera-seinalea berehala ilunduko litzateke etenaldi batean, 90 minutuko argiztapena behar duen NFPA 101 urratuz.
2. Behe-tentsioko deskonexioa:Hori gabe, PCBAk bateria 5V-tik behera husten jarraituko du, hiru ziklotan NiCd edo LiFePO4 zelulak behin betiko suntsituz.
3. Proba botoiaren interfazea:Eraikinen ikuskatzaileek eskuzko proba funtzioa behar dute. Gidari estandarrek ez dute seinale-bide hori sartzen.
Beheko lerroa:Erosi UL 924 zerrendatutako batIrteera seinalea PCBAbakarrik. Taula generiko batean 5 $ aurrezteak milaka kostatuko du huts egindako ikuskapenetan.
2.G.: Nire PCBA irteera seinalea bero dago. LEDak iluntzen dira baterian 30 minutu igaro ondoren. Zerk huts egin du?
A:Bateria degradatzeko arazo bat duzu, ez LED arazo bat. Hona hemen diagnostiko-sekuentzia:
1. Egiaztatu karga-tentsioa:AC energia aplikatuta, neurtu bateriaren terminaletan zehar. 7.2V-tik 8.4V-ra ikusi beharko zenuke (6V NiCd pakete baterako). Tentsioa 6,5 V-tik beherakoa bada, PCBAko karga-zirkuitua huts egin du.
2. Probatu bateriaren edukiera:Deskonektatu bateria eta kargatu 200mA marrazten duen erresistentzia batekin. 6 V NiCd pakete osasuntsu batek 5,4 V-tik gora egon behar du gutxienez 90 minutuz.
3. Aztertu korrosioa:NiCd bateriek potasio hidroxidoa isurtzen dute 3-5 urteren buruan. Hondar kristalino zuri honek kobre-arrastoak jaten ditu PCBAn. Inon hauts zuria ikusten baduzu, ordeztu bateria eta PCBA berehala.
Konponketa arrunta:Ordeztu bateria 4 urtean behin, seinaleak funtzionatzen badu ere. Horrek ezkutuko ahalmen galera ekiditen du.
3.G.: Nola egiaztatzen dut 500 irteera seinale PCBA plaken lote bat UL betetzen dela bakoitza probatu gabe?
A:Hiru egiaztapen-geruzatan oinarritzen zara:
1. UL Jarraipen Zerbitzua (FUS):UL zerrendatutako benetako PCBA bakoitza iragarri gabeko UL auditoriak ahalbidetzen duen fabrika batetik dator. Arbeleko UL markak fitxategi-zenbaki bat izan behar du (adibidez, UL E123456). Bilatu zenbaki hau UL-ren Product iQ datu-basean. Agertzen ez bada, marka faltsua da.
2. Data kodea bat etortzea:PCBA serigrafiak data-kode bat izan behar du (YYWW formatua). Ziurtatu data-kode hau UL ziurtagiriaren txostenaren ekoizpen-aldiarekin bat datorrela. Leiho horretatik kanpo egindako oholak ez dira estaltzen.
3. Ausazko proba suntsitzaileak:500 unitate bakoitzeko, sakrifikatu 2 taula. Moztu itzazu eta ikuskatu:
- Fusibleen kalifikazio zuzena (adibidez, 250V 3A-ko kolpe motela).
- Transformadorearen isolamendu egokia (0,125 hazbeteko gutxieneko tartea primarioaren eta sekundarioaren artean).
- Ez dago onartu gabeko osagaien ordezkapenik (adibidez, 85 °C-ko kondentsadoreak 105 °C-ko ordez).
Pro Aholkua:Eskatu "UL baimenaren oharra" zure hornitzaileari eskaera handiak ordaindu aurretik.
Laburpena: eskuineko irteera seinale PCBA hautatzea
Kalitate batIrteera seinalea PCBAnegoziaezin diren hiru ezaugarrik definitzen dute:
1. UL 924 zerrendafitxategi-zenbaki egiaztagarri batekin.
2. Transferentzia automatikoa 0,1 segundo baino gutxiagobehe-tentsioko deskonexio egokiarekin.
3. Bateria kargatzeko zirkuituaNiCd, NiMH edo LiFePO4 kimikarako diseinatua.
Instalazioen kudeatzaileentzat, lehenetsi autodiagnostikoa duten taulak. OEMentzat, beti zehaztu 2 oz kobrea potentzia arrastoetan eta UL 94V-0 laminatuetan. Egiaztatutako fabrikazio-dokumentazioa eta hirugarrenen ziurtagiria kodea betetzeko eta okupatzaileen segurtasunerako bide fidagarri bakarra izaten jarraitzen dute.
