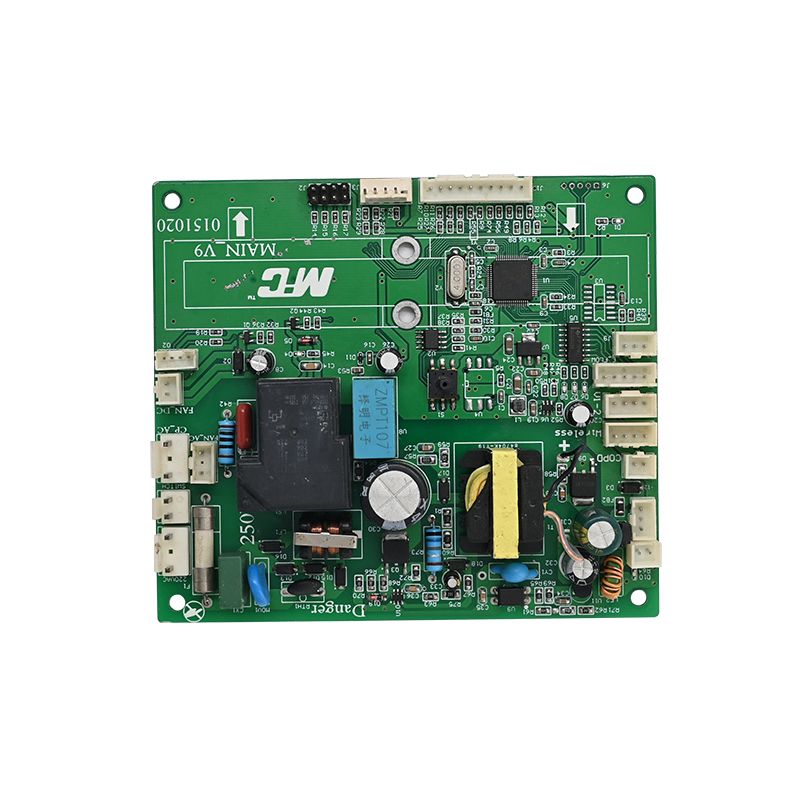

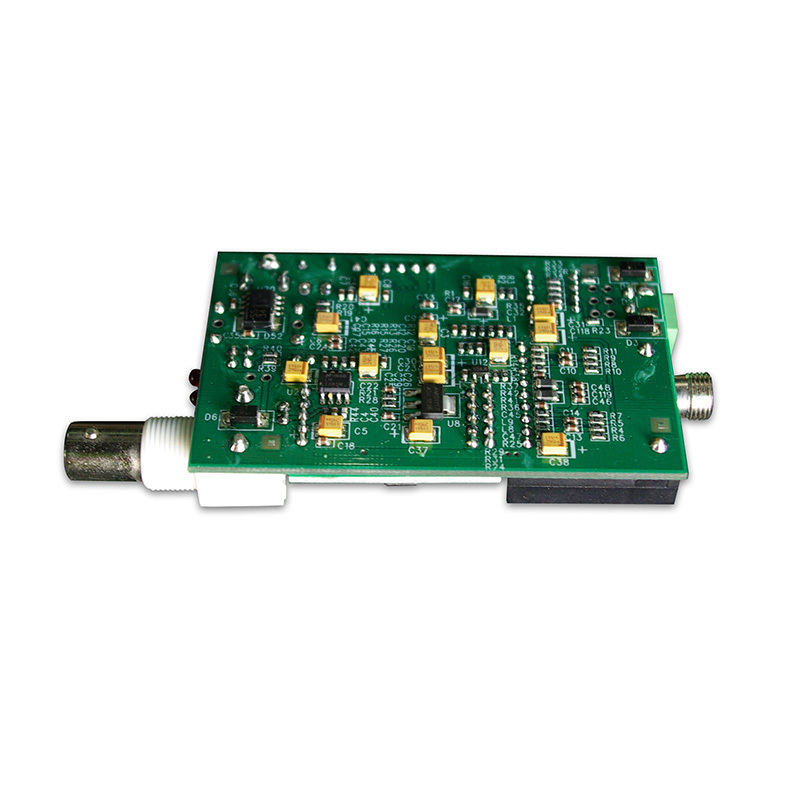

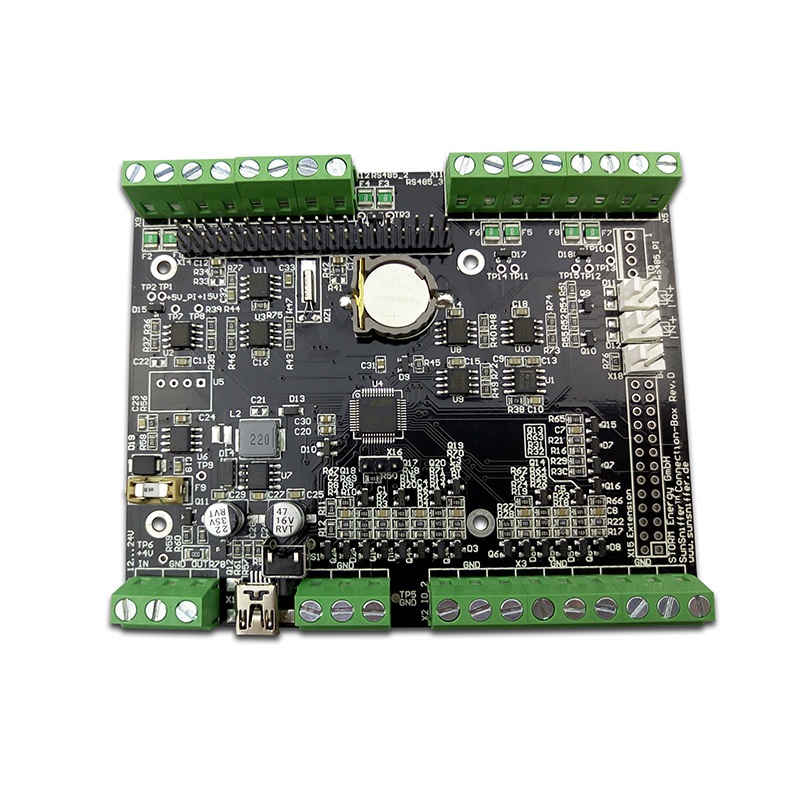

LED kontrolatzailea PCBA

Gida honek jakin behar dituzun zehaztapen teknikoak, fabrikazio estandarrak eta aplikazio espezifikoen eskakizunak xedatzen ditu.

Zer da LED Driver PCBA bat?

LED kontrolatzaile PCBA bat LED argi iturri baten potentzia erregulatzen duen muntatutako plaka osoa da. PCB estandarrak ez bezala, multzo hauek osagai espezifikoak integratzen dituzte:

- Gidariaren ICak:Korronte konstante edo tentsio konstanteko erregulatzaileak (adibidez, ON Semiconductor, TI, Nexperia).

- Transformadoreak/Induktoreak:Flyback edo Boost bezalako potentzia bihurtzeko topologietarako.

- Bero-husgailuak eta bide termikoak:Pieza kritikoen juntura-tenperatura kudeatzeko.

- Konektoreak:Iluntzeko kontrola (0-10V, PWM) eta AC/DC sarrerarako.

LEDek korronte kontrol zorrotza behar dutelako ihes termikoa saihestekoPCBAdiseinuak isolamendu elektrikoa eta beroa xahutzea lehenetsi behar ditu.

Parametro tekniko nagusiak (datu-orriei buruzko informazioa)

Zure muntaiak industriako estandarrak betetzen dituela ziurtatzeko, parametro hauek zure fabrikatzailearekin egiaztatu behar dituzu. Gaur egungo IPC eta osagaien estandarretan oinarrituta, hona hemen neurri kritikoak.

Zehaztapen Orokorrak

Errendimendu elektrikoa eta termikoa

Forma-faktorearen oharra:Diseinu trinko modernoek DFN paketeak (2x2 mm) erabiltzen dituzte taularen espazioaren % 90 aurrezteko SOT223 pakete zaharren aldean.

Diseinua eta Muntaketa: Ingeniaritza-puntu nagusiak

ElkartzekoEEATestandarrak, fabrikazio-ohar egiaztagarrietan eta mundu errealeko ingeniaritza-datuetan oinarritzen gara.

1. Kudeaketa Termikoaren Estrategia

Beroa kondentsadore elektrolitikoen eta LED hilen etsaia da.

- Kokapen bidez:Erabili bide termikoen multzoak IC padaren azpian beroa kobrearen lurreko planora transferitzeko.

- Kobrea isurtzea:Kanpoko geruza kobrearen lodiera izan behar du2 oz (0,0026 hazbete) gutxienezkorronte handiko arrastoetarako.

- Ikuskapena:PCBAren deformazioa eta bihurdura ez da gainditu behar0,0075 hazbeteko hazbetekodissipatzeko kontaktua ziurtatzeko.

2. Iraupenerako osagaien hautaketa

- Automozio kalifikazioak:Kanpoko argiztapenerako, hautatuAEC-Q101gidari kualifikatuak. Pieza hauek albo bustigarriak diren hegalak (SWF) onartzen dituzte, eta horrek soldatze-junturen Ikuskapen Optiko Automatizatua (AOI) ahalbidetzen du --- zero akatsik gabeko fabrikaziorako baldintza.

- Kondentsadoreak:Erabili uhindura handiko korronte kondentsadoreak gutxienez 105 °C-rako balio dutenak.

3. Soldagarritasuna eta Ikuskapena

- AOI betetzea:Berunik gabeko paketeek (DFN/QFN) albo busti daitezkeen alborik gabeko paketeek X izpien ikuskapen garestia behar dute. SWF teknologiak AOI estandarra ahalbidetzen du, muntaketa kostuak nabarmen murrizten ditu.

- Soldadura-maskararen erregistroa:Erregistro okerrak ±0,004 hazbeteko gehienez mantendu behar dira kobrearen esposizioa saihesteko.

4. Segurtasun elektrikoa (Istrakaldia eta sakea)

- AC-DC gidarientzat (offline), ziurtatu tentsio handiko arrastoen (sarearen) eta behe tentsioko bigarren mailako aldeen arteko tarte nahikoa.

- Sukoitasunaren balorazioa:Material guztiak bete behar diraUL94V-0. Balorazio hori plakaren soldadura aldean fisikoki markatuta egon behar da.

Aplikazio-baldintza espezifikoak

Sektore ezberdinek tentsio desberdinak ezartzen dizkiote LED kontrolatzailearen PCBAri.

- Automozioko faroak (ADB):Korronte handiko (8A+) kontrolatzaileak behar dituEMC betetzea (CISPR 25 Klase 5). Taularen tamaina mugatua izaten da, eta 4 geruza baino gehiago pila behar dira.

- Goi-Badi Industrialak:Tentsio-babesean eta sarrerako tentsio-tarte zabalean oinarritzen da (90-305 V AC).

- Kontsumitzailea (LED bonbillak):Kostu-sentikorra, normalean geruza bakarreko aluminiozko PCBak kontrolatzaile linealak dituztenak.

Maiz egiten diren galderak (FAQ)

Jarraian, ohiko hiru galdera tekniko daudeLED kontrolatzailea PCBAiturria eta arazketa.

Q1: Zergatik huts egiten du nire LED kontrolatzailearen PCBA hilabete batzuk igaro ondoren, osagaiak berriak diren arren?

A:Arrazoia ia beti izaten daestres termikoaedosoldadura eskasa. Egiaztatu honako hauek:

1. Elkarguneen tenperatura:Gidariaren IC-aren Tc (kasuaren tenperatura) neurtu al duzu? Oinarrizko araua da 85 °C-tik gorako 10 °C igotzen den bakoitzeko, kondentsadore baten bizitza erdia murrizten dela.

2. Kobre gosea:Hutsegite asko gertatzen dira ICren pad termikoa behar bezala soldatuta ez dagoelako. ErabilizAlbo-hezegarriak diren hegalakdiseinuak AOI egiaztatzea ahalbidetzen du, pad termikoa guztiz konektatuta dagoela ziurtatzeko.

3. Material Tg:FR4 estandarra (Tg 130 °C) denborarekin hondatu egin daiteke kontrolatzailea berotzen bada. Berritu honaTg 150°C+edo aluminiozko nukleoko PCBA.

Q2: Nola egiaztatzen dut prototipoko LED kontrolatzaile PCBA baten kalitatea ekoizpen masiboa baino lehen?

A:Ez fidatu ikusmenaren ikuskapenean bakarrik. Hiru urratseko egiaztapen-prozesua behar duzu:

1. Proba elektrikoa (zunda hegalaria):Sareko konexioaren % 100 egiaztatzea nahitaezkoa da. Ziurtatu tentsio altuko eta behe-tentsioko sareen artean laburrik ez izatea.

2. Irudi termikoa:Exekutatu gidaria karga osoan ordubetez. Erabili kamera termiko bat IC kasuaren tenperatura datu-orriaren zehaztapenekin bat datorren egiaztatzeko.

3. Soldadura juntura mikro-atala:DFN paketeetarako, lagin-juntura bat zeharkatu behar duzu hutsuneak egiaztatzeko. Hutsuneek ez dute kutxa osoaren % 25 gainditu behar.

3.G.: Zer egiten du "ENIG" gainazaleko akaberak nire LED gidariarentzat, eta merezi al du aparteko kostuak?

A:ENIG (Electroless Nickel Immersion Gold) funtsezkoa da fidagarritasun handiko LED kontrolatzaileentzat.

- Zergatik du garrantzia:HASL estandarrak (aire beroko soldadura berdintzea) gainazal irregularrak uzten ditu. Pitch txikiko LED kontrolatzaile ICetarako (QFN edo DFN bezalakoak), lautasuna behar da soldadura egokirako.

- "Urrezko" abantaila:Urreak nikel geruza oxidaziotik babesten du. Nikela oxidatzen bada, "black pad" sindromea lortuko duzu, itxura ona duten baina txirrindularitza termikoaren azpian pitzatzen diren soldadura-junturak (kanpoko argiztapenean ohikoa).

- Epaia:Automobilgintzarako edo kanpoko erabilerarako, ENIG ez da negoziagarria. Erabilera eta botatzeko bonbiletarako, nahikoa da OSP edo HASL.

Laburpena

Sendo batLED kontrolatzailea PCBAaukeratutako IC-k ez ezik, IK definitzen dukobre pisua, estrategiaren bidez termikoa, etagainazaleko akabera. Eskatu beti IPC-6012 Klase 2 edo 3 Klasea betetzea, eta lehentasuna eman alboetan busti daitezkeen hegalei automobilgintzako aplikazio kritikoetarako, AOI egiaztapena bermatzeko.

Parametro hauek atxikiz --- industriako gure 20 urteko proben bidez egiaztatuta--- zure LED arrayarekin bat datorren gidariaren iraupena ziurtatzen duzu, normalean 50.000 ordu baino gehiago L70 errendimendua.
