Masaje-pistola PCBA

Zein da masaje pistola PCBA ekoizteko prozedura: 20 urteko fabrikazio gida

Masaje-pistola PCBA ekoizpenak korronte handiko manipulazioa, eskuilarik gabeko motorraren kontrola eta erabiltzailearen segurtasuna eskatzen ditu. Bi hamarkadatan motorraren unitate elektronikoa fabrikatzen ibili ondoren, diseinuak gehiegi berotzen, abiadura galtzen kargapean edo bateriaren arriskuak sortzen ikusi ditut. Urratsez urratseko prozedura honek produkzio-fluxu osoa hartzen du osagaien hautatzetik azken probaraino.

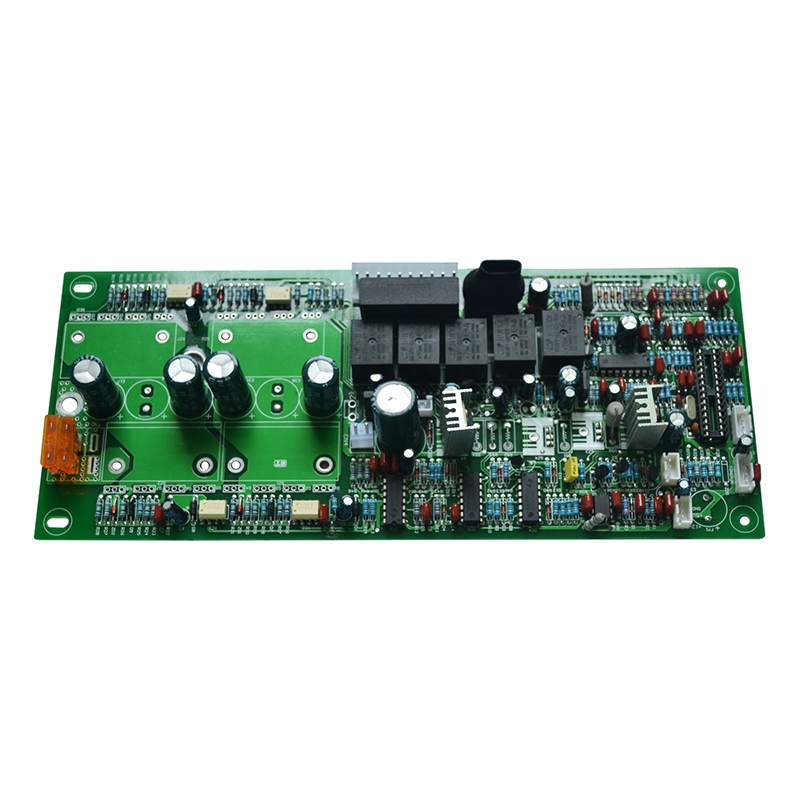

Masaje-pistola PCBArako ekoizpen-fluxu estandarra

Masaje-pistola PCBA bakoitzak 9 urratseko sekuentzia bat jarraitzen du. Edozein urrats saltatzeak eremuko hutsegite tasak areagotzen ditu.

1. urratsa - Osagaien kontratazioa eta sarrerako ikuskapena

Proba: lote bakoitzeko 50 MOSFET lagina. Neurtu Rds(on) 25 °C eta 80 °C-tan. Tenperatura altuan 7 mΩ-tik gorako loteak baztertu.

2. urratsa - Soldadura itsatsi txantiloia eta inprimatzea

Kritikoa: Erabili urratseko txantiloia - 0,12 mm-ko lodiera MOSFETen azpian, 0,10 mm-ko MCU eta sentsoreen azpian. Lodiera bakarrak irekiak edo zubiak eragiten ditu.

3. urratsa - SMT muntaketa eta birfluxua

• Jartzeko ordena: Hall sentsoreak → pasiboak → MOSFETak → MCU → konektoreak
• Birfluxuaren profila: 245 °C gailurra 10 segundoz (berunik gabe)
• Nitrogeno atmosfera - Beharrezkoa da QFN paketeetarako (MCU, atea kontrolatzailea)
• X izpien ikuskapena - Derrigorrezkoa MOSFET padren azpian hutsuneak egiaztatzeko (hutsuneak <% 20)

4. urratsa - Zulo bidezko osagaietarako soldadura selektiboa

Masaje-pistolak PCBAk sarritan zulo bidezko piezak behar ditu indar mekanikorako:

Ez itzularazi zulo bidezko piezak. Haien plastikozko gorputzak 245 °C-ko labean urtzen dira.

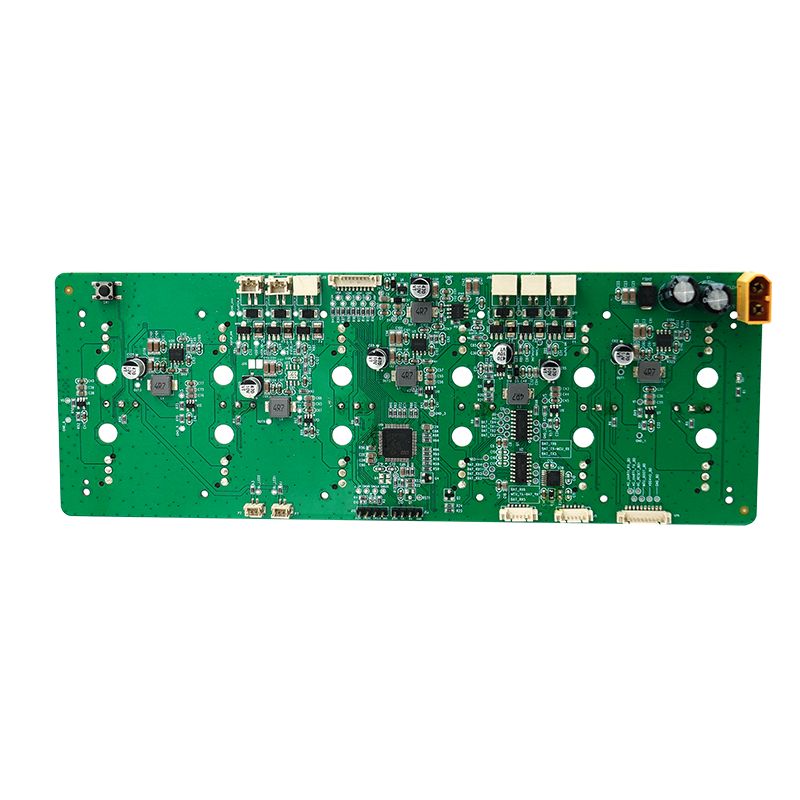

Motor Drive Zirkuitu Diseinua Masaje Pistola PCBArako

Motorra eramateko atalak geldialdiaren korrontearen maneiua eta bateriaren iraupena zehazten ditu.

Trifasikoko Brushless DC (BLDC) Motor Drive

Diseinu termikoa: MOSFET bakoitzak 2W arte xahutzen ditu 20A-tan. Erabili bide termikoak (9 MOSFET bakoitzeko) beheko kobrea isurtzeko (2 oz gutxienez).

Bateria eta kargatzeko energiaren kudeaketa

Segurtasun kritikoa: Erabili gehiegizko korronte babesteko bi bide independente: bat atearen kontrolatzailean, bata bateria babesteko ICn. Matxura bakar batek ezin du motorra agindu gabe ibiltzen utzi behar.

Firmwarearen programazioa eta kalibrazioa

Masaje-pistolak PCBAk ez du ekoizpena kalibrazio osoa gabe uzten.

Programazio Sekuentzia

1. Bootloader flash - SWD edo UART bidez (5 segundo)
2. Kalibrazio-konstanteak - EEPROM edo MCU flashean gordetzen dira
3. Abiadura bilatzeko taula - PWM betebeharra vs helburu RPM (12 puntu)
4. Geldialdia detektatzeko atalasea - korronte-muga 22A ± 1A-n ezarrita

Plaka bakoitzeko gordetako kalibrazio-parametroak

Zertarako balio du kalibrazioak: taula bakoitzeko Hall kalibraziorik gabe, motorrak abiadura baxuetan entzunezko irrintzia sortzen du. Erabiltzaileek akastunak diren masaje-pistolak baztertzen dituzte.

Muntaia eta Integrazio Mekanikoa

PCBAk ez du ezertarako balio heldulekuan sartzen ez bada edo beroa xahutzen ez badu.

Bero-Hondagailua eta Interfaze Termikoa

Proba: Exekutatu masaje pistola PCBA 2800 RPM-n 30 minutuz. MOSFET kasuaren tenperatura 85 °C-tik behera egon behar da.

Alanbre-harnesa eta konektorearen tentsio arintzea

• Bateriaren hariak - Soldatuta eta silikonaz itsatsita (flexioaren nekea ekiditen du)
• Motor-fasearen hariak - JST konektorea blokeo-txiloarekin (20 ziklo gutxienez)
• Botoi malguaren kablea – ZIF konektorea, 0,5 mm-ko tartea, sartu ondoren itsatsita

Produkzio-probak eta Kalitate Kontrola

Masaje-pistola PCBA bakoitzak bost proba hauek gainditu behar ditu muntatu aurretik.

Erreketa eta bibrazio proba

Ekoizpenaren %5 lagina hauetarako:

• 6 ordu 2400 RPM-n - monitorizatu MOSFET tenperatura MCU sentsorearen bidez
• Ausazko bibrazioa - 5 Grms, 30 minutu (erortutako tresna simulatzen du)
• Karga-deskarga zikloa - 3 ziklo (babesa IC egiaztatzen du)

Ohiko galderak - Masaje pistola PCBA ekoizpenari buruzko ohiko galderak

Q1: Zerk eragiten du masaje pistola PCBA gorputzaren presiopean potentzia galtzea?

A: Kausa nagusia alde altuko MOSFETentzako atearen unitatearen indar desegokia da. Presioak motorraren karga handitzen duenean, BLDC kontrolagailuak korrontea handitzen saiatzen da. Bootstrap kondentsadorea (albo-alboko ate kontrolatzailea elikatzen duena) tamaina txikikoa bada, atearen tentsioa MOSFETaren atalasearen azpitik jaisten da, Rds(on) 4 mΩ-tik 20 mΩ-ra handituz. Honek ihes-begizta termiko bat sortzen du:

Tentsio-jaitsiera → atearen unitate txikiagoa → erresistentzia handiagoa → bero gehiago → erresistentzia gehiago handitu

Konponketak hiru aldaketa behar ditu masaje pistola PCBAn:

1. Bootstrap kondentsadorearen balioa - Erabili 220 nF gutxienez (diseinu askok 47 nF erabiltzen dute). Kalkulatu atearen kargaren arabera: C_boot = (Q_g × 10) / ΔV. MOSFET tipikoetarako (Q_g = 30 nC), 220 nF-k marjina segurua eskaintzen du.
2. Atearen gailuko korrontea - Hautatu 1.5A-ko konketa/iturburu gaitasuna duen kontrolatzailea (adibidez, DRV8320). Gidari ahulek (0,5 A) ezin dute kargatu abioko txanoa PWM lan-ziklo altuetan.
3. Bootstrap diodoa - Erabili diodo ultraazkar (trr < 50 ns). 1N4148 estandarrak 4 ns berreskuratzea du, baina 100 mA-ko balorazioa bakarrik - ez da nahikoa masaje pistola PCBA 20 kHz PWM-n ibiltzen den. Aldatu BAS3007ra (1A, 10 ns).

Aldaketa horien ondoren, geldialdi-korrontea egonkor mantentzen da 22 A-tan, nahiz eta gorputz-presioa aplikatuta 15 kg izan.

2.G.: Nola ekidin dezaket bateria babesteko IC abiarazle faltsuak masaje pistola PCBAn?

A: Abiarazle faltsuak gertatzen dira motorraren komunztadura-zarata bateria babesteko IC-ren egungo zentzu-lerroan elkartzen denean. BLDC motorraren fase-aldaketak 1 µs-ko korronte-puntak sortzen ditu 50A-raino, azkarregi babes-IC zirkuitu labur batetik bereizteko. Hiru hardware konponketa konpontzen dute hau:

Behe-pass iragazkia zentzu sarreran - Instalatu RC iragazki bat (10Ω + 1 µF zeramika) zuzenean babesteko ICren CS+ pinean. Izkinako maiztasuna = 16 kHz. Honek batez besteko korrontea gainditzen du (20-30A), baina 200 kHz-ko komunztadura-puntak blokeatzen ditu.

Zentzumen-erresistentzia-lurra bereizi - Exekutatu Kelvin-en traza dedikatu bat shunt-erresistentziaren terminal negatibotik babes-IC-ren CS-pinera. Ez partekatu lur hau MOSFET iturriko korronteekin. Partekatutako traza 1 mΩ-k ere 50 mV seinale faltsu sortzen du 50A-tan.

Atzerapen-tenporizadorearen doikuntza: programatu babes-IC-ren gainkorronte-atzerapena 100 µs-ra (zure IC-ak onartzen duela suposatuz). Masaje-pistola PCBA diseinu gehienek bateriaren erreferentzia-diseinuetatik 10 µs atzerapena erabiltzen dute. Aldaketa-puntek 2-3 µs bakarrik irauten dute. 100 µs-ko atzerapen batek alde batera uzten ditu benetako laburren aurrean erreakzionatzen duen bitartean (>50 µs-ko iraupena).

Proba osziloskopioarekin: Zundatu CS+ motorra karga maximoan dabilen bitartean. Punteek babes-IC-ren bidaia-atalasearen azpitik egon behar dute (normalean 50 mV 50A shunt-erako). Iltzeak atalasea gainditzen badu, handitu iragazkien kapazitatea 2,2 µF-ra.

3.G.: Zein da masaje-pistola PCBA taula anitz programatzeko prozedura zuzena ekoizpenean?

E: Lau faseko ekoizpen-programazio-prozedura batek nahasketak saihesten ditu eta programazio-denbora % 75 murrizten du, banan-banan keinuarekin alderatuta.

1. etapa - SMT aurreko programazioa (aukerakoa lasterketa handietarako)

Erabili talde programatzaile bat (adibidez, Elnec BeeProg) abio-kargatzailea MCUetan jarri aurretik. Honek kanpoko flasha duten MCUetarako bakarrik funtzionatzen du (pinak agerian dituzten QFN paketeak). Baztertu egiaztapena huts egiten duen edozein txipa, jarritako taulak birlantzea baino merkeagoa.

2. etapa - Sistema barneko programazioa SMTren ondoren

Jarri programazio-pogo pin fixture bat (6 pin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Erabili kanal anitzeko programatzaile bat (8 edo 16 plaka aldi berean). Xede-denbora: 45 segundo taula bakoitzeko, egiaztapena barne.

3. etapa - Kalibrazio estazioa (kritikoena)

Programatu ondoren, mugitu taulak kodegailu optikoa duen masaje pistolaren motor erreal bat duen kalibrazio aparatu batera. Aparatuak masaje-pistola PCBA bakoitza exekutatzen du:

• Hallen lerrokatzea (automatikoki doitzen du angelu elektrikoa)
• Abiadura linealtasuna (PWM vs RPM taula erregistratzen du)
• Uneko muga (karga handitzen du 22 A bidaia arte)

Gorde 12 kalibrazio-konstante hauek babestutako MCU flash sektore batean. Kalibraziorik gabeko plakek abiadura-arrapalak sortzen dituzte.

4. etapa – Trazabilitatea

Inprimatu 2D Data Matrix kode bat PCBA bakoitzean:

• Ekoizpen data kodea (YYWW)
• Kalibrazio-batuma
• MOSFET lote-zenbakia (sarrerako ikuskapenetik)

Eskaneatu kode hau azken muntaian. Eremuaren hutsegite bat gertatzen bada, osagai-lote jakin batera jarraitu dezakezu eta kaltetutako unitateak soilik birlan ditzakezu.

Masaje-pistola PCBAren produkzio-errendimenduaren helburuak

Behar bezala ekoitzitako PCBA masaje-pistolak kargapean 2800 RPM ematen ditu, geldialdian itzaltzen da 500 ms-ko epean eta 500 karga-ziklo irauten du. Jarraitu prozedura hau, ikuskatu urrats bakoitza, eta zure produktuek kalibrazioa saltatzen duten edo ate-unitatea gutxiesten duten lehiakideei irabaziko diete.
