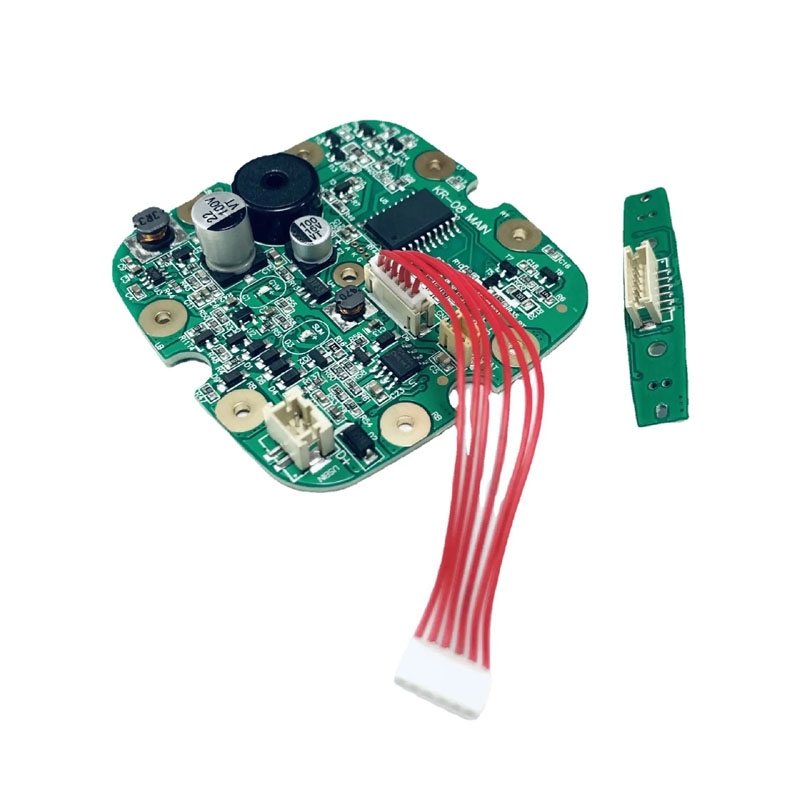

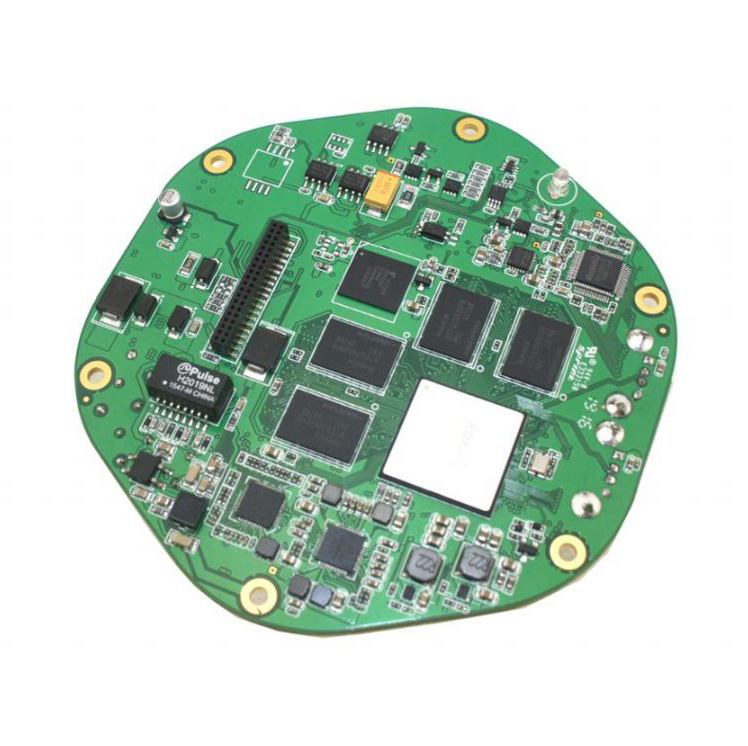

Ur-haria PCBA

Ingurumen-eskakizunak eta sailkapenak

Ur-haria da komuneko muturreko inguruneetan funtzionatzen du, ur zuzeneko zipriztinak, lurrun handikoak eta esposizio kimiko oldarkorrak, hala nola, hortzetako pasta eta ahoko garbigailuen hondarrak. Elektronika estandarrak azkar menderatzen ditu korrosioaren, ihes-korronte parasitoen eta zirkuitu labur elektrikoen aurrean baldintza hauetan.

Gure ingeniaritza PCBA soluzioak ingurumen-estres larri hauei aurre egiteko bereziki eraikita daude, 3 urteko produktuaren bizi-ziklo fidagarria bermatuz.

Substratu Arriskuak Arintzea

Beharrezko ziurtagiriak integratuta: ur-haria PCBA fabrikazio guztiek mundu osoan agindutako aparatuen araudiak betetzen dituzte: IEC 60335-1 (Etxetresna elektrikoen segurtasuna), UL 60730-1 (kontrol elektriko automatikoak), IPX4/IPX7 gutxieneko sarrera babesa eta REACH / RoHS ingurune kimikoen erresistentzia estandarrak.

Oinarrizko Laminatuen Hautaketa eta Kobrearen Arkitektura

Oinarrizko laminatua hautatzeak epe luzerako PCBA osotasuna definitzen du hezetasun etengabeko esposiziopean. FR-4 estandarrak erraz xurgatzen du ur-lurruna ebaki gordinen taularen ertzetan eta upel bidez xaflatuta, eta 12 hilabeteko epean Filament anodiko eroale eroaleak (CAF) zirkuitu laburrak sortzen ditu.

Laminatu kalifikazioak alderatuta

• FR-4 estandarra: Uraren xurgapena % 0,10–% 0,20, TG 130 °C–140 °C. Eremu lehorretarako soilik egokia. Saihestu ur-harien aplikazioak CAF porrot azkarra eragiten baitu.

• TG FR-4 altua [Gure oinarrizko aukeraketa]: Uraren xurgapena % 0,08–% 0,12, TG 170 °C. Aukera aproposa den hezetasun-profil heze eta intermitenteetarako.

• Halogenorik gabeko High TG FR-4 [Gomendatua]: Uraren xurgapena % 0,05–% 0,08, TG 150 °C. Eraikuntza ekologikoa hezetasunarekiko erresilientzia bikainarekin.

• Poliimida: Uraren xurgapena % 0,02–% 0,04, TG 250 °C. Esposizio heze iraunkorrerako edo malgu-zona zurrunetarako aukera premium.

Kobrearen pisua eta plakatze zehaztapenak

• Kanpoko geruza kobrea: gutxienez 1 oz (35 µm) korrosioaren aurkako marjina optimizatua emateko.

• Barneko geruza kobrea: gutxienez 0,5 oz (18 µm) seinalearen osotasuna bermatzeko motorraren barneko interferentziaren aurka.

• Plated Through-Holes (PTH): Gutxieneko 25 µm-ko kobrezko xaflatzearen lodiera upelen barruan, hezetasun zigilu hermetiko eta hermetiko bat osatzeko.

• Gainazaleko akabera: ENIG (Electroless Nickel Immersion Gold) zorrotz erabiltzen du. Erabat debekatzen dugu HASL (Aire Beroko Soldadura Leveling) ur-haria PCBAetarako, agerian dagoen eztainu-berun aleazioa aho-garbigailuen lurrunetan korroditzen delako 90 eguneko epean.

Geruzak pilatzea eta diseinu mekanikoa

Zure produktuaren arkitekturaren arabera, geruza anitzeko konfigurazio egokituak eskaintzen ditugu maiztasun handiko ponpen zaratari (EMI) eta egitura-tarteen mugei aurre egiteko:

• Oinarrizko maila (botoiak eta ponpak soilik): 2-geruzako TG FR-4 altuko substratu optimizatu batean formulatua, kostu-eraginkortasuna industria-mailako hezetasunaren defentsarekin orekatuz.

• Maila adimenduna/Premium (Presio-sentsorea, LCD/LED pantaila, Bluetootha, USB-C karga azkarra): 4 geruzako pilaketa batekin diseinatua. Barneko lurre solidoko plano bikoitzek MCU seinale sentikorrak babesten dituzte ponparen EMFtik eta barneko hezetasunaren difusioaren aurkako behin betiko bloke fisiko gisa jokatzen dute.

Lodiera eta Zurrun-Flex Integrazioa

• 1,0 mm-ko lodiera: egitura arintasuna eta erorketa erresistentea behar duten eskuko helduleku trinko eta ergonomikoetarako diseinatua.

• 1,6 mm-ko lodiera: countertop oinarrizko estazioetarako diseinatua; zurruntasun maximoa eta bertako ur-lurrunaren difusio-tasa baxuena eskaintzen du.

• Rigid-Flex PCB Espezializazioa: Helduleku trinko ultra premiumetarako, flexio zurrunaren eraikuntza onartzen dugu, non bateria estalki batekin babestutako poliimidazko isats malgu baten bidez konektatzen den. Horrek hutsegiteko joera duten alanbre-arnesak ezabatzen ditu eta muntaiaren IPX balorazio orokorra nabarmen hobetzen du.

Defentsa bikoitza: estaldura konformatua eta osagaien zigilatzea

Estaldura konformal selektibo robotikoa

Substratu onenak ere gainazaleko estalki hermetiko bat behar du eguneroko bainugelako hezetasunetik irauteko.

• Ardatz anitzeko ihinztaketa automatizatua: gure robot-lerro automatizatuek babes-geruza uniforme bat aplikatzen dute estali gabe geratu behar diren eremuak zehatz-mehatz estali gabe, hala nola C motako atakak, bateriaren kontaktuak eta burrunbagailuen atakak.

• UV ikuskapena % 0,1eko koloratzaile fluoreszantearekin: UV adierazle koloratzaile espezializatu bat nahasten da estalduran, eta abiadura handiko eskaner automatizatu optikoek 25 µm-ko lodiera minimo uniformea ​​egiaztatzeko aukera ematen dute, zulorik gabe.

Osagai-mailako interfazearen zigilatzeko zehaztapenak

1. USB-C ataka: silikonazko konpresio-junta eta gomazko tapoi batekin hornitua, IPX4 zigilatzea lortzen da ataka itxita dagoenean.

2. Ukimenezko etengailuak: Kupularen gainean gomazko bota sendo batekin moldatua IPX5 tokiko sarrerako defentsa lortzeko.

3. Ponpa-konektorea: guztiz itxita, betegarri epoxi-konposatuaren bidez, IPX7 aldi baterako urperatze-babes osoa lortzeko.

4. Kargatzeko kontaktu-pinak (Pogo pinak): zorrozki zehazten diren 30 µ hazbeteko gutxieneko urrezko plaka astunekin (Hard Gold) eta O-ring zigiluak. Nikelez estalitako pin estandarrak komun heze batean egunero kargatu eta 6 hilabeteko epean huts egiten dira. Gure urrezko fitxa astunek 20.000 konexio heze-ziklo jasaten dituzte kontaktuaren erresistentzia degradatu gabe.

Ekoizpen Kalitatearen Proba Fluxu zorrotza

Unixplore ur-haria PCBA fabrikatutako lote bakoitzak hezetasuna simulatzeko kalitate-kontrol intentsibo batzuk gainditu behar ditu bidali aurretik:

1. Hezetasuna Ingurugiroa: 48 ordu 40 °C-tan eta % 93 RH (kondentsatu gabe). Gainditzeko irizpideak: oxidazio ikusgarririk ez; Isolamendu-erresistentzia (IR > 10 MΩ) edozein bi sareren artean.

2. IPX4 ur-ihinztatze-proba: 10 minutuko hodi angelu anitzeko ihinztadura etengabeko ihinztadura estaldura-geruzen azpian fluidorik ez sartzea egiaztatzeko.

3. Tentsio handiko isolamenduaren egiaztapena: 500V DC-a aplikatzea bateria nagusiaren borneen eta lurreko planoaren artean IR > 50 MΩ-ko hezetasun osteko beratzen baieztatzeko.

4. Estresaren osteko egiaztapen funtzionala: ziklo osoko ponpa aktibatzea kargapean. Zero mikrokontrolagailuak (MCU) berrezartzeak, denbora-toteltzeak edo abiarazte faltsuak onartzen dira.

Ingeniaritza ohiko galderak eta laburpen teknikoak

Erabili al dezaket FR-4 estandarra ur-haria PCBA baterako estaldura konformako geruza lodi bat aplikatzen badut kostuak murrizteko?

A: Erabat ez. Hau fabrikazio-tranpa arrunta da, eremuaren itzulera-tasa handiak ekartzen dituena. Estaldura konformatzaileak ezin ditu hiru bide kritiko zigilatu:

1. Estali gabeko upel bidez: ur-lurruna FR-4 estandarraren beira-zuntzezko ehundura alboetara joaten da, ekintza kapilarren bidez, azpitik osagaien kuxinetara iristen da. Hezetasun-ziklo errepikatuen ondoren, gatz eroale zuri-hondakinak sortzen dira, zubi-osagaiak.

2. Ertzak bideratuak (Edge Wicking): taularen bideraketak laminatu gordinaren ertzak agerian uzten ditu. Gainazaleko tentsioak estaldurak izkin zorrotzetatik atzera botatzea eragiten du, 0,5 mm-ko mikro-hutsuneak utziz bainugelaren lurruna sartzen den tokian.

3. Osagaien azpialdea: estaldurak kanpoko oskola estaltzen du, baina ezin du ezin hobeto sartu profil baxuko SMT kondentsadore eta erresistentzien azpian. Harrapatutako hezetasunak fluxu-hondarrak hidrolizatzen ditu, eta ponpa bat-batean abiarazterik gabeko kutsadura ionikoa sortzen du.

   Gure konponbidea: TG FR-4 altuak ENIG eta ertz-bead epoxi bidezko dosifikazioarekin hiru geruzako babesa eskaintzen du, 3 urte baino gehiago erraz bizirik irauten duen % 95eko RHan.

Zure giltza eskuan EMS bazkidea: Unixplore Electronics

Ur-haria PCBA hornitzailea aukeratzerakoan, epe luzerako ingeniaritza fidagarritasuna eta kalitate-kontrol zorrotza funtsezkoak dira. Unixplore Electronics-ek gaitasun aurreratuak eta azpiegitura industrialak eskaintzen ditu zure diseinua ezin hobeto bizitzeko:

l One-Stop Gila Eskuan EMS Zerbitzuak: zure produktuaren bizi-ziklo osoa kudeatzen dugu, optimizazio eskematikotik eta osagaien DFM berrikuspenetik, piezen erosketa globala, SMT eta DIP muntaketa, firmware programazioa, proba funtzionalak (FCT), estaldura automatizatua, azken kaxa eraikitzea eta ontzi espezializatuak.

l Ziurtatutako Kalitate Arauak: Gure fabrikazio-ekosistema osoak ISO 9001:2015 arauaren ziurtagiria du, eta muntaketa elektronikoko praktika guztiek nazioarteko IPC-A-610E estandarra zorrotz betetzen dute, soldadura-juntadura hotzeko edo osagaien lerrokatze okerreko arriskua ezabatuz.

l Etxeko Ekoizpen Potentzia Aurreratua: 3.000 metro koadro baino gehiago dituen fabrikazio estatikoen aurkako fabrika bat erabiltzen dugu, 20 I+G eta prozesu ingeniari adituek babestuta. Gure instalazioen ezaugarriak:

1. 6 Abiadura Handiko Yamaha SMT Ekoizpen Lerroak

2. 4 Zehaztasun DIP Muntaketa Lerroak Uhin Soldadurarekin

3. 2 Burn-In / Zahartze Proba Areto Espezializatuak

4. 2 Tenperatura Altuko eta Beheko Bero Hezearen Proba Ganberak txandakatuz, ingurumena baliozkotzeko proba guztiak barnean egiten direla bermatuz.

l Eskaeraren eskalatze malgua (MOQrik gabe): gure produkzio-esparru bizkorrak zure hazkundea laguntzeko optimizatuta daude. Eskaerarik gabeko kopururik gabeko (MOQrik gabe) politika zorrotza mantentzen dugu, prototipoen proba azkarrak, proba pilotu txikiak eta ekoizpen masiboko bolumen handiak eliteen zehaztasun berarekin kudeatzeko aukera ematen diguna.

l Ibilbide globala eta komunikazioa: gure nazioarteko salmenta-talde teknikoa oso ondo moldatzen da ingelesa, frantsesa, errusiera eta arabiera. Goi-mailako merkatuetan zerbitzatzen duten esperientzia sakonarekin, besteak beste, Mendebaldeko Europa (% 35), Ipar Amerika (% 20) eta Ozeania (% 20), mundu osoko zaintza pertsonaleko segurtasun elektronikoaren betetze-arauak guztiz ulertzen ditugu.

Jar zaitez gurekin harremanetan gaur: Bidali zure pertsonalizatutako ur-haria PCB diseinua, BOM zerrenda edo DFM kontsultak gure ingeniaritza mahaira. Gure taldeak fabrikazio-analisi integrala eta giltza eskuan aurrekontu optimizatua emango du 24 orduko epean.
