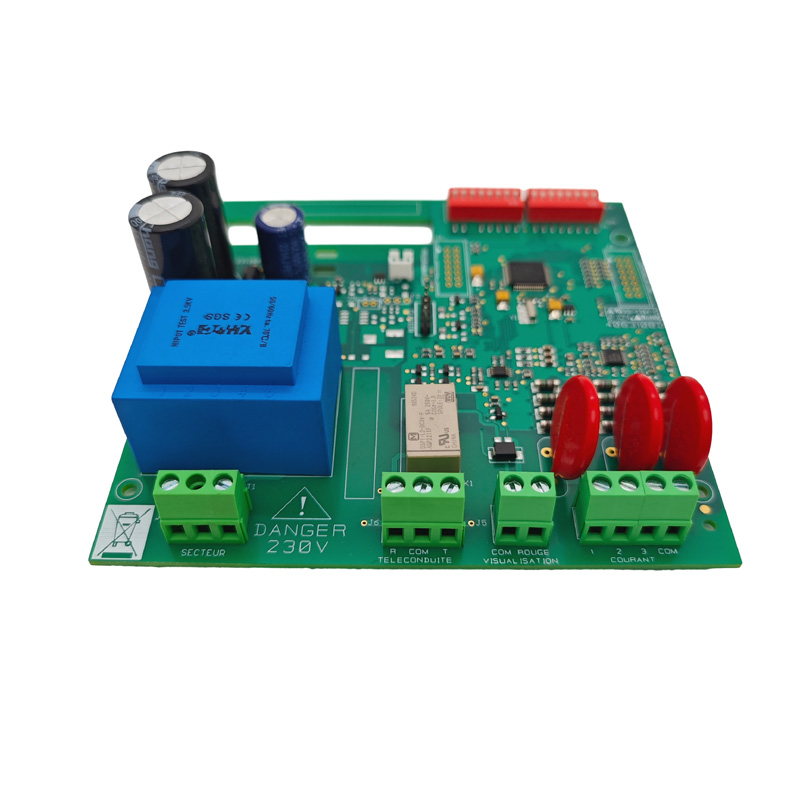

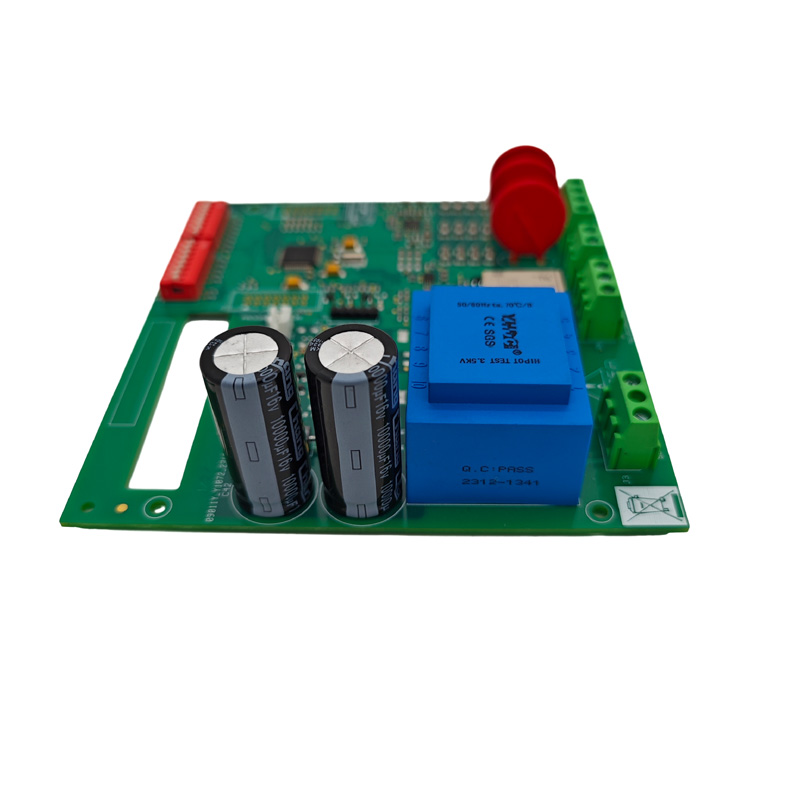

Arrantza Sonar PCBA

Arrantza-sonar-sistema (arrain bilatzailea) itsas detektatzeko ekipoen osagai elektroniko nagusia da, aisialdiko arrantzan, arrantza komertzialean eta urpeko esplorazioan oso erabilia. PCBA fabrikazio-zerbitzuen hornitzaile profesional gisa, irtenbide bakarrak eskaintzen ditugu diseinutik amaitutako produktuen muntaketaraino, funtzionamendu fidagarria bermatuz gatz-ihintza, hezetasun handia eta muturreko tenperatura gorabeherak ezaugarri dituzten itsas ingurune gogorretan.

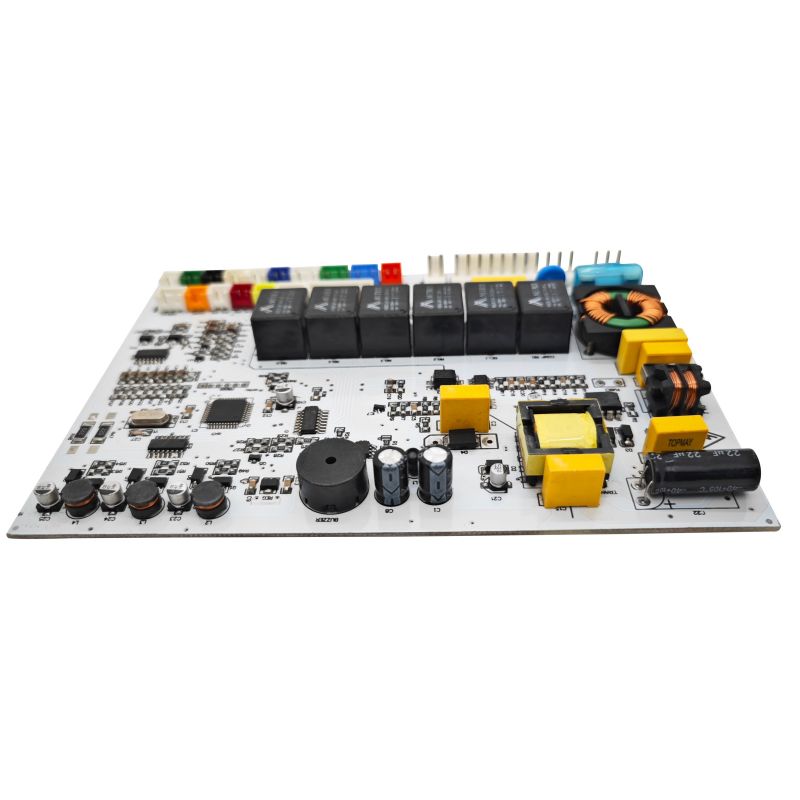

Arrantza Sonar PCBAren bi oinarrizko multzoak

Sonar-sistema bi multzo elektronikoz osatuta dago, bakoitza PCBA eskakizun desberdinekin:

Pantaila/Prozesadorea PCBA

• Sonar seinaleen prozesamendua - itzuleraren oihartzunak irudi digital bihurtzea

• GPS nabigazioaren integrazioa: posizio-datuak sonar-irakurketekin konbinatuz

• Pantaila gidatzea: LCD edo ukipen-pantailaren irteera kontrolatzea

• Erabiltzailearen interfazearen interakzioa: botoia irakurtzea edo ukipen-sarrerak

Transduktore PCBA

1. Pultsu sortzea - ​​tentsio handiko leherketak (± 40V-tik ± 100V-ra) sortuz sonar maiztasunetan

2. Oihartzunaren harrera - itzulera-seinale ahulak (mikrovolt barrutia) anplifikatzea eta baldintzatzea

3. Transmit/Receive switching - igorpen eta jasotzeko moduen artean azkar aldatzea

4. Inpedantzia parekatzea - ​​kable eta transduktorearen ezaugarriak bat etortzea

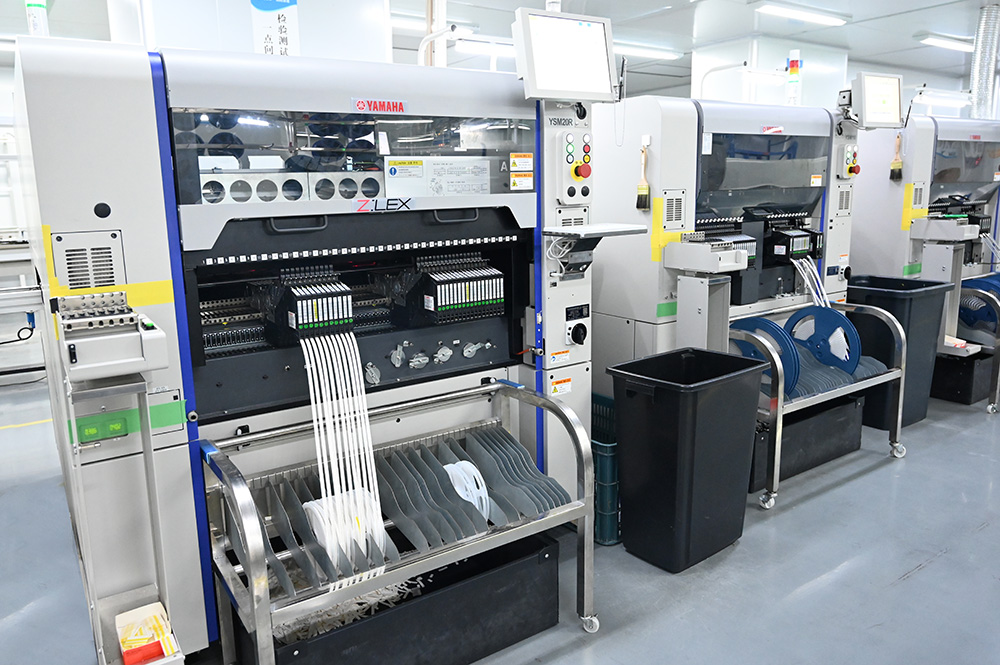

Fabrikazio-joera modernoa: goi-mailako arrantza-transduktoreek SMT teknologia erabiltzen dute gaur egun, pick-and-place makinek elementu piezoelektrikoak zuzenean muntatzen dituzte PCBAn, zeramikazko kristalen eskuzko kokatzea ordezkatuz, zehaztasuna hobetzeko eta kostu murrizteko.

Oinarrizko Zehaztapen Teknikoak

Eskuragarri dauden konfigurazioak

• Maiztasun bakarra, izpi bakarra: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Frekuentzia bikoitza, izpi bakarra: 38/200 kHz edo 50/200 kHz (arrantzan ohikoa)

• Potentzia handia: 4 kW-ko ur sakoneko konfigurazio komertziala

PCBAren zehaztapen fisikoak

Diseinurako sei gogoeta kritiko

1. Seinalearen osotasuna - Detekzioen zehaztasuna bermatzea

Sonar maiztasunak 50 kHz eta 900 kHz baino gehiago bitartekoak dira. PCBA diseinuak zuzenean eragiten du detekzio-eremua eta zehaztasuna:

• Inpedantziaz kontrolatutako arrastoak: 50Ω edo 75Ω transduktoreen kableen ohikoa

• Bat datozen arrastoen luzerak: fase faseko transduktoreetarako, elementuen arrasto guztiek luzera elektriko berdina izan behar dute.

• Guardia-eraztunak: Inguratu sarrera analogiko sentikorrak lurreko arrastoekin zarata baztertzeko

• Banandu lur analogiko/digitalak: konektatu potentzia sarreratik gertu dagoen izar puntu bakarrean

2. Hezetasunaren babesa - # 1 fidagarritasun faktorea

Itsas inguruneek PCBAk gatz-ihindura, kondentsazioa eta murgilketa zuzena eragiten dituzte. Estaldura konformatua ez da negoziagarria:

IP balorazio helburuak:

• Pantaila-unitatea: IP65 gutxieneko (hautsaren aurkakoa, uraren ihinztadura erresistentea)

• Transduktoreen muntaia: IP68 gutxieneko (murgiltze-froga 1 m-tik gorakoa)

3. Igorri/Jaso (T/R) Aldaketa - Hargailu sentikorra babestea

Sonar transduktore batek ezin du aldi berean transmititu eta jaso. PCBAk T/R etengailu bat izan behar du, zarata baxuko anplifikadore sentikorra (LNA) tentsio handiko transmisio-pultsutik babesten duena:

• Hiru geruzako babesa: Chopper zirkuitua + tentsio-blokeatzea + serieko erresistentzia

• Erantzun-denbora: <10μs (1 metroko sakonera ur txikietan = 2μs joan-etorria)

• Hartzailearen babesaren balorazioa: ± 100 V-ko gailurrei bizirauteko ± 5 V-ko sarrera batean

4. Potentzia-anplifikadorearen diseinua

MCUren maila logikoko seinalea (5V) handitzen du transduktorea gidatzeko behar den tentsiora:

5. Hargailu-katea - Anplifikazioa eta Iragazkia

Itzulerako oihartzunak oso ahulak dira (milivoltiak edo mikrovoltiak). Hargailu-kateak irabazi handia behar du zarata txikiarekin:

6. Elikatze-horniduraren diseinua

Tentsio garbiko errail anitz sortzen ditu 12 V-ko itsas bateriaren sarrera bakar batetik:

Gomendioa: Erabili kommutazio-erreguladore bereiziak errail digital eta analogikoetarako. Erabili LDOak hargailu-katerako potentzia garbiena lortzeko bihurgailuak aldatu ondoren.

PCBA diseinuaren fidagarritasun-arauak

Materiala aukeratzeko gida

Ekoizpen-probaren baldintzak

Ingurumen-kualifikazioa (produktu komertzialaren estandarra)

Ohiko galderak

Q1: FR4 zurruna edo PCB malgua transduktoreak muntatzeko?

Biak dira bideragarriak; aukerak errendimenduan eta fidagarritasunean eragiten du:

• FR4 zurruna: Elementu bakarreko transduktore sinpleetarako onena, maiztasun baxuko (50-83 kHz) diseinuetarako. Kostu txikiagoa, fabrikazio errazagoa, baina ezin da kasko forma kurbatuetara egokitu.

• PCB malgua: Fase-matrizeetarako onena, maiztasun handiko (200 kHz+), etxebizitzen diseinu kurbatuetarako. Forma konplexuetara egokitzen da, etxebizitzaren tamaina murrizten du, baina kostu handiagoa.

Industriaren joera: Premium arrain-bilatzaileek PCBA malguak erabiltzen dituzte SMT elementu piezoelektrikoekin, eta hamaika elementu transduktore txikiak zehatz-mehatz kokatzea ahalbidetzen dute matrize kurbatu edo linealetan, sonar izpiari forma emateko.

2.G.: Nola babestu hargailu-preamprea tentsio handiko transmisio-pultsutik?

Erabili hiru geruzako babes-eskema:

1. Chopper zirkuitua: MOSFET-ak edo PIN diodoak seriean hargailuaren sarrerarekin - OFF egiten da transmisioan

2. Tentsioa estutzea: Schottky edo Zener diodoak bizkarrezurra ±5V edo ±10V-ra estutzen dira

3. Serieko erresistentzia: 100Ω eta 1kΩ arteko erresistentzia T/R etengailuaren eta LNA sarreraren arteko korrontea mugatzen du akats baldintzetan

3.G.: Zerk eragiten ditu etengabeko sonar-seinaleak edo mamu-oihartzunak?

Askotan PCBA diseinu edo muntaketa akatsen traza daiteke:

1. Konektorean hezetasuna sartzea → Konektorearen juntura jarri, erabili konektore itxiak

2. SMT elementuetan soldadura-juntura pitzatuak → Erabili PCB malgua, gehitu epoxi azpiko betegarria

3. Potentzia errailetan desakoplatze nahikoa → Gehitu 1000μF-ko kondentsadorea, bereizi 100μF+100nF desakoplamendua LNA errailerako

4. Bandpass-iragazkiaren sintonizazio eskasa → Erabili % 1eko tolerantzia-osagaiak, egiaztatu sare-analisiarekin

Zergatik aukeratu gaitzazu - Arrantza Sonar PCBA eskakizunekin bat datorren zehaztasuna

Gure gaitasunak bereziki eraiki ditugu itsas elektronikaren fabrikazioaren erronka bereziei aurre egiteko:

1. Heldutasuna babesteko prozesuak

Gatza-ihinztaduraren korrosioa eta hezetasuna sartzea dira itsas inguruneetako erronka nagusiak. Akriliko, silikonazko eta uretanozko estaldura konforme aukerak eskaintzen ditugu ihinztadura selektiboarekin (konektoreen eremuak zehaztasunez saihestuz) eta UV fluoreszenteak erraz ikuskatzeko - IP68 babes-baldintzak betetzen ditu transduktore-multzoek.

2. PCB malgua eta Rigid-Flex Fabrikazio gaitasuna

Goi-mailako arrantza-transduktoreek gero eta gehiago erabiltzen dituzte PCB + SMT elementu piezoelektriko soluzio malguak. PCB malguak (poliimida/PET) eta plaka malgu zurrunak ekoizten ditugu, array kokapen zehatza, karkasa kurbatuak bateragarritasuna eta tamaina orokorra murriztuz.

3. Geldialdi bakarreko giltza eskuan zerbitzua - Koordinazio gastuak murriztu

PCB fabrikaziotik → osagaien horniketa → SMT/DIP muntaia → programazioa → proba funtzionalak → estaldura konformatua → alanbre-arnesen muntaketa → produktu amaituaren muntaketa, prozesu guztiak barnean egiten dira, hornitzaile anitzeko koordinazio kostuak eta kalitate arriskuak gutxituz.

4. Proba eta baliozkotze gaitasun integralak

Zahartzearen 2 saiakuntza-gela, tenperatura altuko/baxuko 2 saiakuntza-ganbera eta proba profesionalen tresna sorta zabalez hornituta, hauek egin ditzakegu:

• Zirkuitu barruko proba (IKT)

• Ziklo termikoko proba (-40°C eta +85°C)

• Gatz ihinztadura proba

• Tenperatura shock proba

• Proba funtzionalak (T/R switching baliozkotzea barne, zarata zoruaren probak)

5. Bolumen-laguntza malgua

PCBAren urteko ekoizpen-ahalmenak 1,5 milioi unitate gainditzen ditu, eta bolumen txikiko proba pilotuak onartzen ditu MOQrik gabe: prototipoen egiaztapenetik ekoizpen masiborako trantsiziorik gabekoa.
