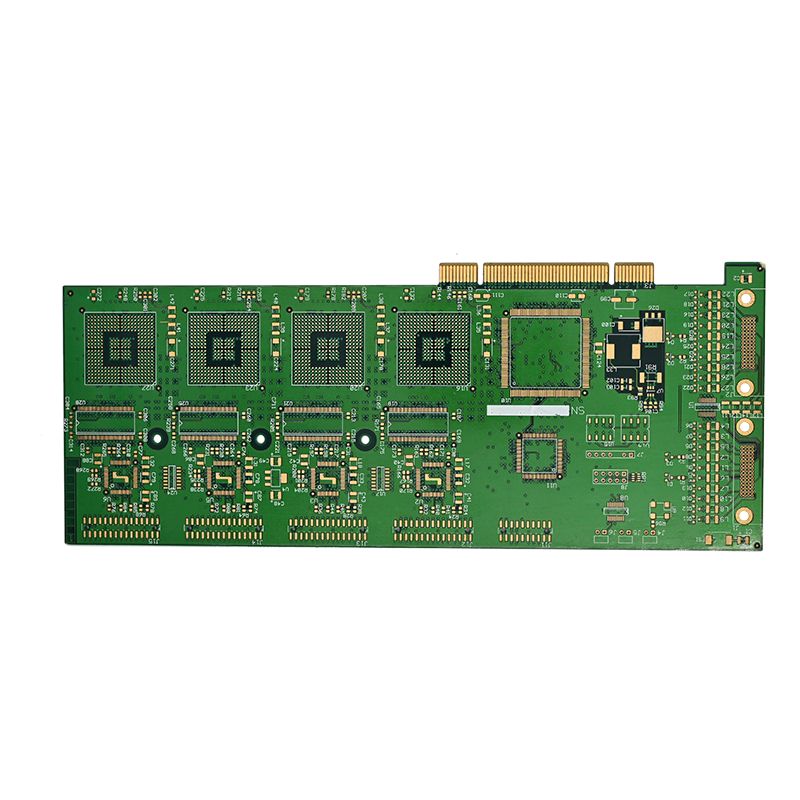

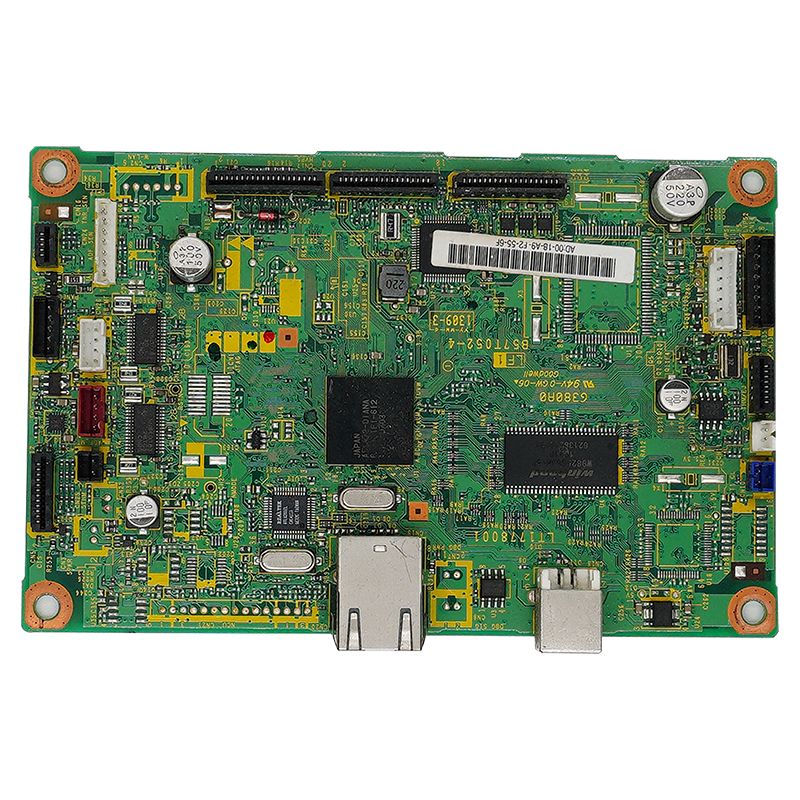

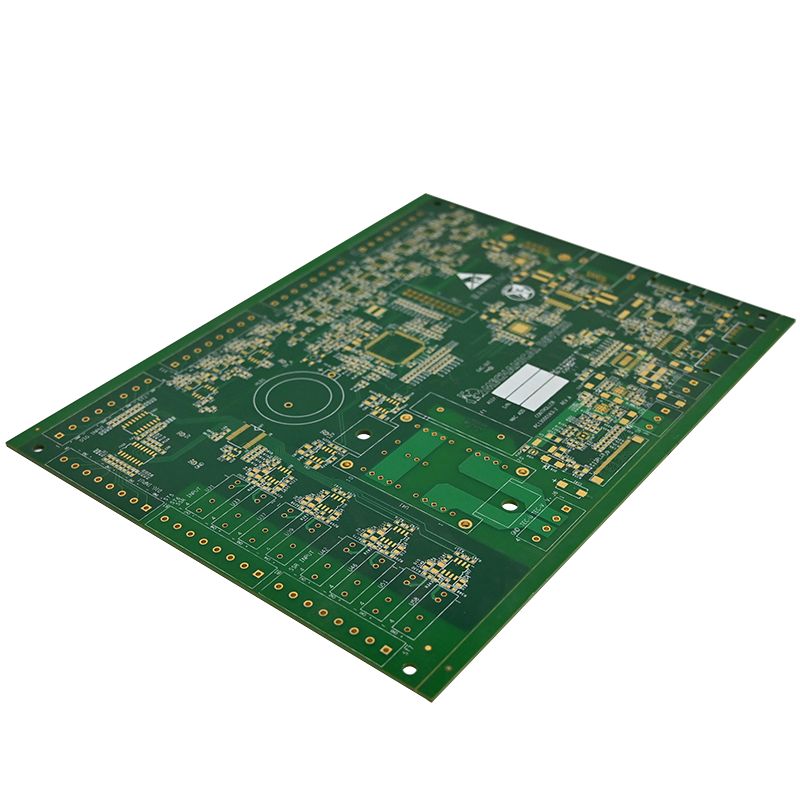

Soldatzeko Robot PCBA

Oinarrizko Ezaugarri Teknikoak

1. Mugimenduaren Kontrol aurreratua

Alderantzizko Zinematikaren Integrazioa: D-H parametro-metodoak erabiltzen ditu aldagai bateratuen eta amaierako efektoreen poseen arteko mapeorik gabeko mapak egiteko.

Ibilbide leunaren plangintza: interpolazio-algoritmo aurreratuek abiadura-kurbak optimizatzen dituzte, soldadura korrugatu edo segmentatuetan trantsizio leunak bermatuz, singulartasunak saihestuz.

Ardatz anitzeko lankidetza: soldadura-bide konplexuetarako juntura anitzen kontrol sinkronizatua onartzen du ± 0,05 mm-ko kontrol-zehaztasun-errorearekin.

2. Soldadura Prozesuaren Egokitzapena

Denbora errealeko parametroen sintonizazioa: dinamikoki doitzen ditu hariaren elikaduraren abiadura, korrontea eta tentsioa, arkuaren feedback-seinaleetan oinarrituta.

Segmentatutako bideen optimizazioa: trantsizio-atalen manipulazio berezia soldadura korrugatuetan, aleen koherentzia eta junturaren osotasuna bermatzeko.

3. Industria-mailako fidagarritasuna

Interferentziaren aurkako arkitektura: diseinu espezializatua potentzia handiko soldadura zarata zirkuitu logiko sentikorretatik isolatzeko.

Komunikazio-protokoloak: EtherCAT, Profinet eta PLC integraziorako erabiltzeko prest dauden interfazeak.

Fabrikazio Bikaintasuna

Nola diseinatu soldadura-robot PCBA bat

Errendimendu handiko soldadura-robot PCBA bat diseinatzeak dimentsio anitzak kontuan hartu behar ditu, sistemaren arkitekturaren plangintzatik hardwarearen fabrikaziora, softwarearen kontrola eta azken egiaztapena arte. Jarraian, diseinuaren funtsezko puntuak zehazten dira produktuak soldadura industrialaren agertokietako eskakizun gogorrak betetzen dituela ziurtatzeko.

1. Sistemaren Arkitektura eta Plangintza Funtzionala

PCBA soldadura-robotak modulu funtzional anitzen integrazio ezin hobea lortu behar du, mugimenduaren kontrola, soldadura potentziaren kudeaketa, sentsoreen interfazeak eta komunikazio moduluak barne hartzen dituena, kontrol sistema egonkor eta eraginkorra osatzeko.

Mugimenduaren Kontroleko Atala: Ardatz anitzeko lankidetza-ibilbideen plangintza onartzen du (esaterako 4-DOF kontrola koordenatu sistema kartesiar batean), eta soldadura-tortxearen amaierako efektuaren ibilbidea angelu-agindu bateratuetan bihurtzen du alderantzizko zinematika algoritmoaren bidez, soldadura-ibilbidearen zehaztasuna bermatuz.

Soldadura Prozesuaren Atala: Soldadura-parametroak denbora errealean doi ditzake soldadura-material eta junta-moten arabera. Esate baterako, soldadura korrugatuetan, kontrola segmentatua hartzen da (adibidez, sekzio zuzenak lotzen dituzten trantsizio-atalak) soldadura-akatsak saihesteko eta soldaketaren egonkortasuna bermatzeko.

Komunikazio Interfazea: EtherCAT edo Profinet bezalako industria-mailako komunikazio-interfazeak gordetzen ditu, goiko ordenagailuekin edo PLCekin datu-interakzio eraginkorra izan dezaketenak, produkzio-lerro osoaren kontrol integratua erraztuz.

2. Hardware Diseinua eta PCBA Fabrikazioa

PCBA oinarritzat hartuta, hardwarearen diseinuak fidagarritasun handiko, interferentziaren aurkako eta doitasun handiko printzipioei eusten die, eta fabrikazio-prozesuaren esteka bakoitza zorrozki kontrolatzen du produktuaren kalitatea bermatzeko.

PCB Diseinu Fasea: Simulazio-teknologiaren bidez zirkuituaren diseinuaren arrazionaltasuna egiaztatzea, zirkuituaren zehaztasuna kontrolatzea (± 0,05 mm-ko errorea) eta geruzen arteko konexioaren fidagarritasuna seinaleen interferentziak saihesteko.

Osagaien hautaketa: funtsezko osagaiek (adibidez, mikrokontroladoreak, potentzia kontrolatzeko txipak) guztiek industria mailako produktuak hartzen dituzte eta hornitzaileen baheketa zorrotza eta sarrerako materialaren ikuskapena egiten dute ingurune industrial gogorretan funtzionamendu egonkorra bermatzeko.

Fabrikazio-prozesua: Prozesu osoak materialaren prestaketa (dimentsio-errorea ± 0,1 mm-ko barruan), laser zulaketa (mikro-zuloen zehaztasuna 0,2 mm-tik behera), kobrea, grabatu fotokimikoa, soldadura-maskararen inprimaketa eta abar barne hartzen ditu, zirkuituaren osotasuna eta ingurumenaren moldagarritasuna bermatzeko.

Soldadura-prozesua: konbinatu SMT kokatzea (esaterako, doitasun handiko 0402/0201 paketatutako osagaiak) DIP txertatzearekin (potentzia handiko gailuetarako), eta erabili reflow soldadura eta uhin soldadura teknologiak osagaien konexioaren fidagarritasuna bermatzeko; azkenik, kendu hondar fluxua garbiketa-prozesuaren bidez produktuaren egonkortasuna hobetzeko.

3. Softwarearen Kontrola eta Algoritmoen Ezarpena

Soldadura-robot PCBA software-sistemak mugimenduaren kontrolaren eta soldadura-prozesuaren integrazio sakona lortzen du, eta errendimendu handiko algoritmoak erabiltzen ditu soldadura-zehaztasuna eta eraginkortasuna bermatzeko.

Alderantzizko Zinematikaren Irtenbidea: Erabili DH parametroen metodoa juntadura-aldagaien eta amaierako efektore-posizioaren arteko mapa-erlazioa ezartzeko, eta soldadura-bidea segmentuetan prozesatu (adibidez, trantsizio-segmentuak eta soldadura korrugatuen segmentu zuzenak) mugimenduaren jarraitutasuna eta leuntasuna bermatzeko.

Ibilbidea Planifikatzeko Algoritmoa: Sortu juntura-mugimendu-ibilbide leunak, saihestu mugimendu-prozesuan puntu bereziak eta optimizatu abiadura-kurba interpolazio-algoritmoaren bidez, mugimenduaren mutazioak eragindako soldadura-erroreak murrizteko.

Denbora errealeko parametroen doikuntza: feedback-seinaleetan oinarrituta (adibidez, arku-tentsioa, korronte-uhinaren forma), dinamikoki doitu alanbrearen elikadura-abiadura eta soldadura-korrontea soldadura-baldintzen aldaketetara egokitzeko eta soldadura-kalitate koherentea bermatzeko.

UNIXPLORE-ri buruz: Zure PCBA bazkide fidagarria

Gure Historia

2011n sortua, Unixplore Electronics Co., Ltd giltza eskuan fabrikazio elektronikoko zerbitzuak eskaintzera bideratu da, PCB eta PCBA diseinua eta fabrikazioa, piezen kontratazioa, SMT eta DIP muntaia, programazioa, proba funtzionalak, estaldura konformatua, kutxak eraikitzea, alanbre-arnesa eta kableen muntaketa, produktu bukatuak, produktuak eta abar. automozioa, segurtasun sistemak, kontsumo-elektronika, industria-kontrola, ekipamendu medikoa, osasun-laguntza, etxe adimenduna, militarra, abiazioa eta beste alor batzuk.

Aplikazio-eremuak

Etxetresna elektrikoa · Kontrol industriala · Automobila · Kontsumo elektronikoa · Ekipamendu medikoa · Segurtasun sistema · Osasungintza · LED argiztapena

Gure Fabrikaren indarra

Ekoizpen-gaitasuna: 1.500.000 PCBA eta 150.000 produktu amaitutako muntaketa-multzo baino gehiagoko urteko produkzio-ahalmena, lote handien eta lote txikien eskaeren beharrak ase ditzakeena.

Lankidetza Kontzeptua: Bezero globalekin epe luzerako lankidetza-harreman eraikitzaileak ezartzeko konpromisoa hartu du, kalitatearen hobekuntzan eta kostuen optimizazioan arreta jarriz, eta "kalitate onena, entrega azkarragoa, kostu txikiagoa, arriskurik gabe" printzipioari eutsiz.

Eskaeraren malgutasuna: Onartu kantitate txikiko eskaerak, MOQ murrizketarik gabe eta guztiz onartzen bezeroen behar pertsonalizatuak.

Gure Ziurtagiria

Gure funtzionamendua ISO 9001:2015 eta IPC-610E estandarren arabera ziurtatuta dago, nazioarteko kalitatea kudeatzeko sistema zorrotz ezarriz, produktu bakoitzak kalitate handiko estandarrak betetzen dituela ziurtatzeko.

Ekoizpen Ekipamendua

3.000 metro koadro baino gehiagoko fabrika autonomoa dugu, produkzio eta proba ekipamendu profesionalez hornitua, produktuaren kalitateari euskarri sendoa emateko:

I+G taldea: 20 I+G ingeniari profesional, diseinu pertsonalizaturako eta produktuen optimizaziorako laguntza teknikoa eskainiz.

Ekoizpen-lerroak: 6 SMT ekoizpen-lerro, 4 DIP muntaketa-lerro, 2 produktu amaitutako muntaketa-lerro, ekoizpen eraginkor eta automatizatua eginez.

Proba-ekipoa: 2 zahartze-saiakuntza-gela, 2 tenperatura altuko eta baxuko proba-gela eta proba-tresna aurreratu ugari, PCBAn egonkortasun, fidagarritasun eta proba funtzional ezberdinak egin ditzaketenak.

Funtsezko ekipamendua: Abiadura Handiko Yamaha SMT Makina, 10 Tenperatura Zonako Reflow Soldadura Makina, 9 Tenperatura Zone Reflow Soldadura Makina, etab., ekoizpenaren zehaztasuna eta eraginkortasuna bermatuz.

Lankidetzarako gonbidapena

Ongi etorria ematen dizugu zure ODM/OEM PCBA eta amaitutako produktu elektronikoen eskaerak. Muntaketa elektronikoko proiektu pertsonalizatuak badituzu edo PCBA fabrikazio-zerbitzu profesionalak behar dituzun ala ez, jar zaitez gurekin harremanetan gaur eta kalitate handiko irtenbide eraginkorrak eta kostu-eraginkorrak emango dizkizugu.
